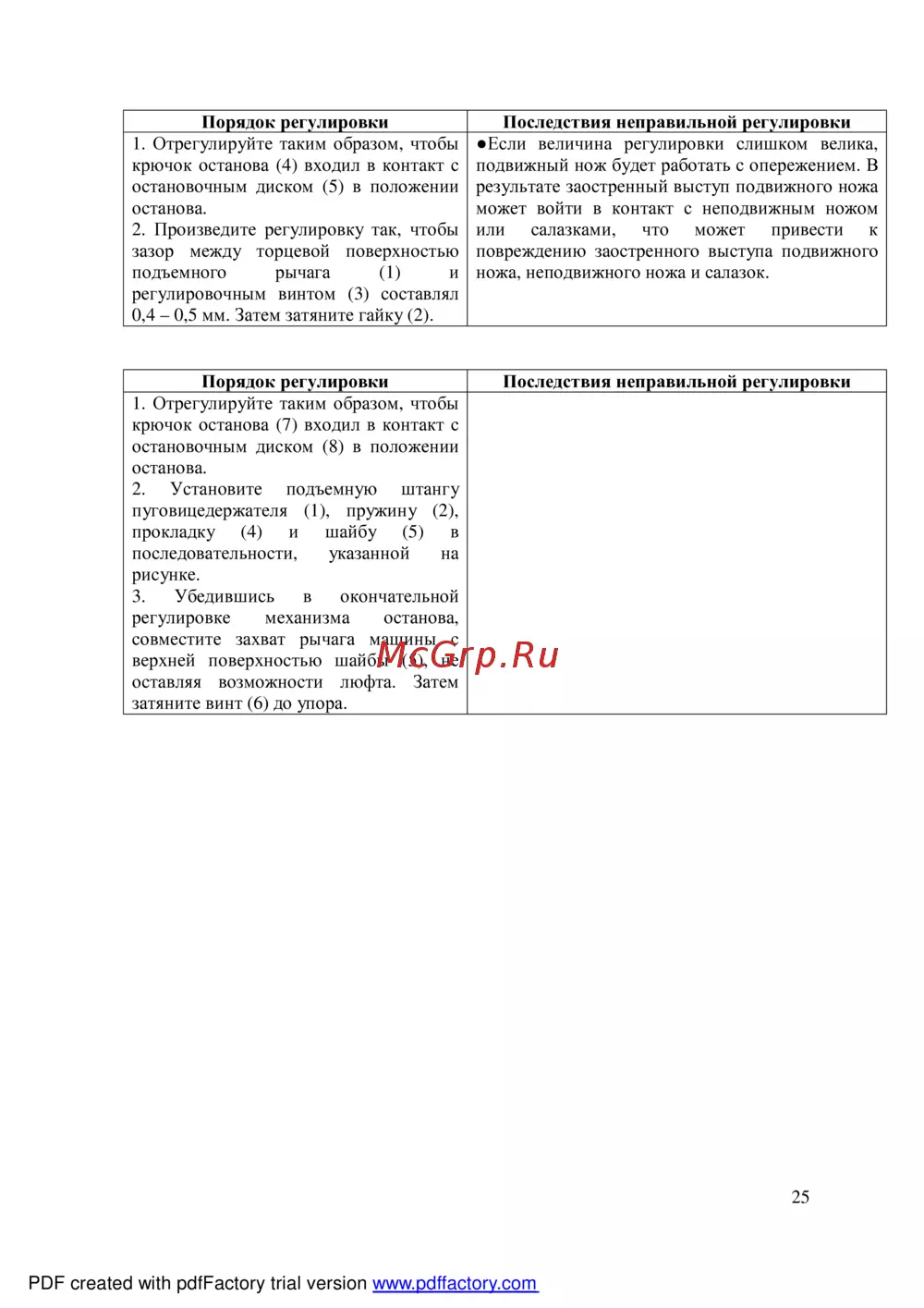

Порядок регулировки Последствия неправильной регулировки

1. Отрегулируйте таким образом, чтобы

крючок останова (4) входил в контакт с

остановочным диском (5) в положении

останова.

2. Произведите регулировку так, чтобы

зазор между торцевой поверхностью

подъемного рычага (1) и

регулировочным винтом (3) составлял

0,4 – 0,5 мм. Затем затяните гайку (2).

●Если величина регулировки слишком велика,

подвижный нож будет работать с опережением. В

результате заостренный выступ подвижного ножа

может войти в контакт с неподвижным ножом

или салазками, что может привести к

повреждению заостренного выступа подвижного

ножа, неподвижного ножа и салазок.

Порядок регулировки Последствия неправильной регулировки

1. Отрегулируйте таким образом, чтобы

крючок останова (7) входил в контакт с

остановочным диском (8) в положении

останова.

2. Установите подъемную штангу

пуговицедержателя (1), пружину (2),

прокладку (4) и шайбу (5) в

последовательности, указанной на

рисунке.

3. Убедившись в окончательной

регулировке механизма останова,

совместите захват рычага машины с

верхней поверхностью шайбы (5), не

оставляя возможности люфта. Затем

затяните винт (6) до упора.
