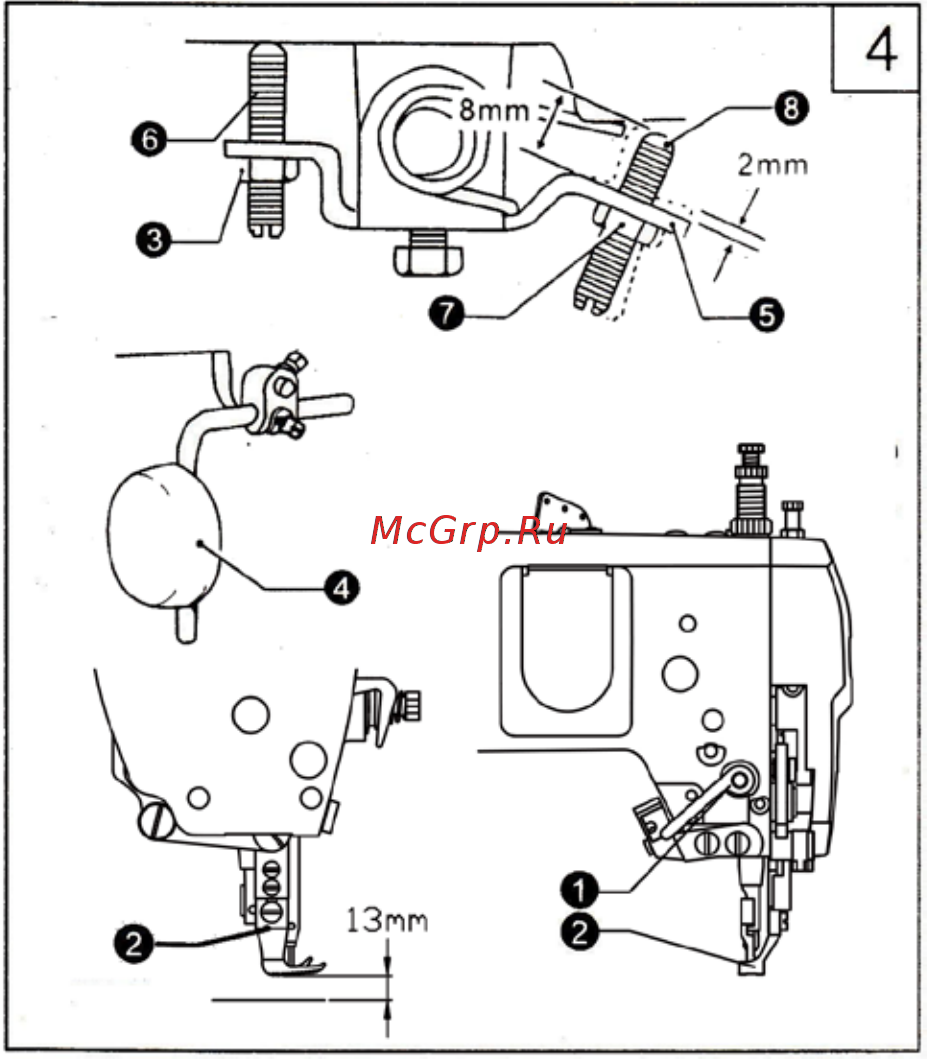

6. РЕГУЛИРОВКА КОПНЕННОГО ПОДЪЕМНИКА (РИС. 4)

1. Поверните рычажок подъема прижимной

лапки (1), чтобы полностью опустить лапку.

2. Отпустите винт (3).

3. Поворачивая винт (6), установите

расстояние 2 мм до рамы коленного

подъемника.

4. Затяните гайку (3).

5. Отпустите гайку (7).

6. Поворачивая винт (8), установите

расстояние 8 мм между концом винта и рамой

7. Поворачивая винт (8) и работая блоком

коленного подъемника, можно отрегулировать

расстояние между нижней поверхностью

прижимной лапки и игольной пластинкой в

пределах 13 мм.

8. Закончите регулировку и затяните гайку (7)

7. СМАЗКА (РИС.5)

1. Количество масла:

Уровень масла в масляном поддоне должен находиться между метками (А) (макс.) и (В)

(мин.) Не допускайте снижения уровня ниже метки (В), так как это приведет к перегреву

частей машины и ее выходу из строя.

2. Масло:

Всегда используйте только специальное машинное масло № 18 для высокоскоростных

швейных машин. Перед началом работы обязательно долейте масло до метки (А).

3. Замена масла:

(1) Выверните винт (C), чтобы слить масло.

(2) Очистите масляный поддон и затяните винт (С), затем залейте в поддон свежее масло.

- 5 -
