Мешкозашивочная машина
GK9-3
Руководство по эксплуатации Страница: 3

Aurora GK9-3 Руководство по эксплуатации онлайн [3/4] 409589

Содержание

Похожие устройства

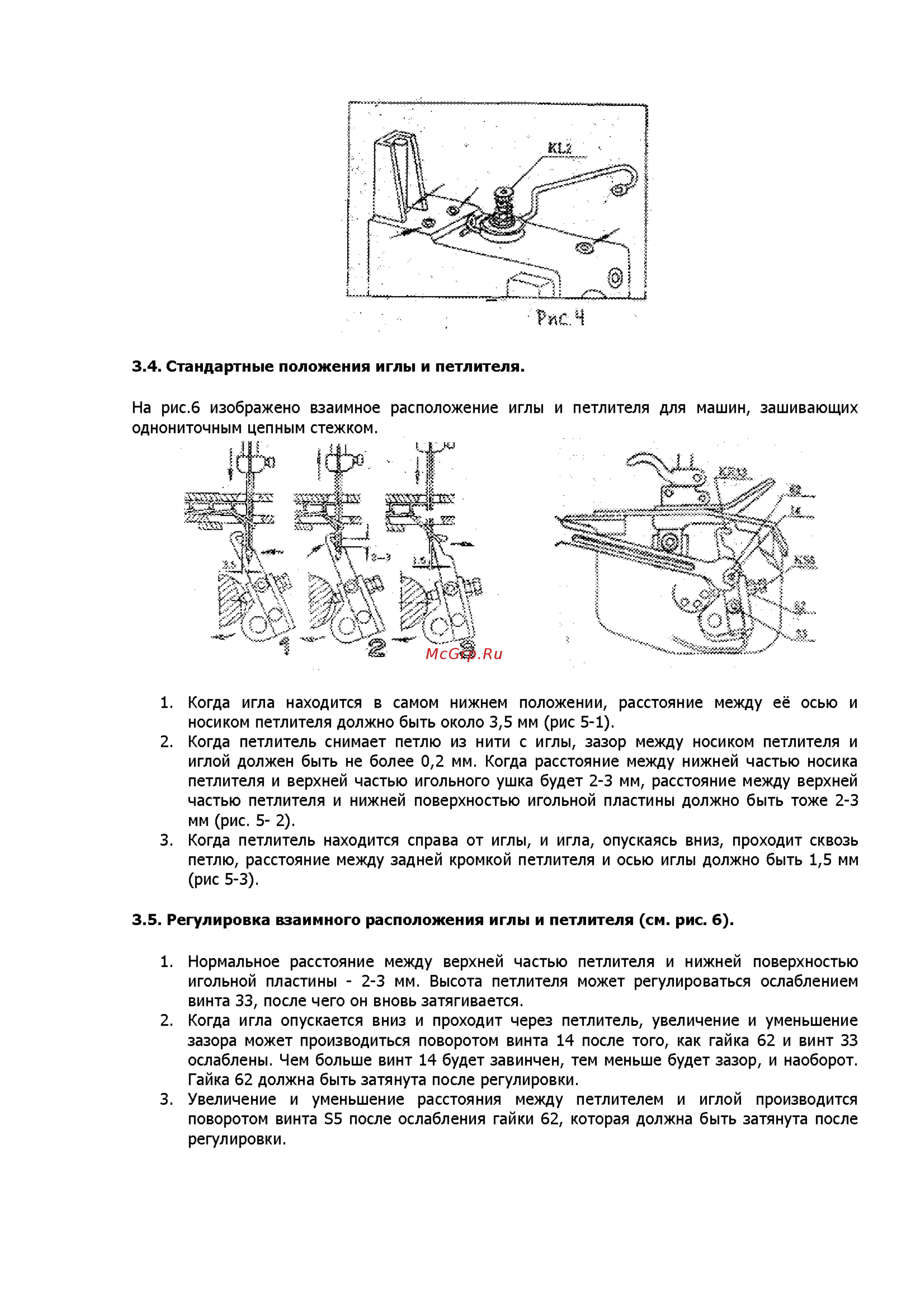

3 4 Стандартные положения иглы и петлителя На рис 6 изображено взаимное расположение иглы и петлителя для машин зашивающих однониточным цепным стежком 1 Когда игла находится в самом нижнем положении расстояние между её осью и носиком петлителя должно быть около 3 5 мм рис 5 1 2 Когда петлитель снимает петлю из нити с иглы зазор между носиком петлителя и иглой должен быть не более 0 2 мм Когда расстояние между нижней частью носика петлителя и верхней частью игольного ушка будет 2 3 мм расстояние между верхней частью петлителя и нижней поверхностью игольной пластины должно быть тоже 2 3 мм рис 5 2 3 Когда петлитель находится справа от иглы и игла опускаясь вниз проходит сквозь петлю расстояние между задней кромкой петлителя и осью иглы должно быть 1 5 мм рис 5 3 3 5 Регулировка взаимного расположения иглы и петлителя см рис 6 1 Нормальное расстояние между верхней частью петлителя и нижней поверхностью игольной пластины 2 3 мм Высота петлителя может регулироваться ослаблением винта 33 после чего он вновь затягивается 2 Когда игла опускается вниз и проходит через петлитель увеличение и уменьшение зазора может производиться поворотом винта 14 после того как гайка 62 и винт 33 ослаблены Чем больше винт 14 будет завинчен тем меньше будет зазор и наоборот Гайка 62 должна быть затянута после регулировки 3 Увеличение и уменьшение расстояния между петлителем и иглой производится поворотом винта 55 после ослабления гайки 62 которая должна быть затянута после регулировки
