Содержание

• А 460 1
• Www knitism ru 10
• Вниз через крючок на боковой стороне головки 3 10
• Во время заправки нити игла должна находиться в крайнем верхнем положении вытяните нить с катушки и заправьте ее следующим образом 10
• Затем проведите нить через скобки 8 и 9 и затем слева направо через игольное 10
• Намоточного колесика 5 и затем проведите нить вверх снова через тормозную пружину 4 10
• Поиск и устранение неисправностей а образование петель строчки 10
• Проведите нить через направляющее кольцо 1 затем вверх через натяжитель 2 и 10
• Проведите нить через нитеподборную пружину 6 затем вверх через отверстие 10
• Проведите нить через тормозную пружину 4 сделайте полтора оборота вокруг 10
• Рычага нитепритягивателя 7 справа налево 10
• Случаях когда неисправность не имеет характерных признаков и метод проверки причин и следствий не дает результата вышеизложенные 4 метода поиска и устранения неисправностей следует применять с известной гибкостью и только после того как техник на практике поймет взаимодействие всех частей машины 10
• Схема заправки верхней нити 10
• Ушко выпустите из угольного ушка примерно 100 мм нити 10
• Www knitism ru 11
• В обрывы нити 11
• Www knitism ru 12
• С поломка иглы 12
• Www knitism ru 13
• В нарушение подачи материала 13
• Е нарушение формирования строчки 13
• Е эксплуатационные неисправности 13
• Www knitism ru 14
• О повышенный уровень шума 14

Похожие устройства

• Aurora A-6810 Руководство по эксплуатации
• Aurora A-6810 Каталог запчастей
• Aurora A-6820 Каталог запчастей
• Aurora A-6820 Руководство по эксплуатации
• Aurora A-810D Инструкция к блоку управления
• Aurora A-820D Инструкция к блоку управления
• Aurora A-810-D3 Инструкция к блоку управления
• Aurora A-810-D3 Инструкция к блоку управления
• Aurora A-8810 Руководство по эксплуатации
• Aurora A-8810 Каталог запчастей
• Aurora A-8820 Руководство по эксплуатации
• Aurora A-8820 Каталог запчастей
• Aurora A-8810D Руководство по эксплуатации
• Aurora A-8810D Инструкция к блоку управления
• Aurora A-8810D Каталог запчастей
• Aurora A-8810D Инструкция к блоку управления
• Aurora A-8820D Руководство по эксплуатации
• Aurora A-8820D Каталог запчастей
• Aurora A-8820D Инструкция к блоку управления
• Aurora A-8820D Инструкция к блоку управления

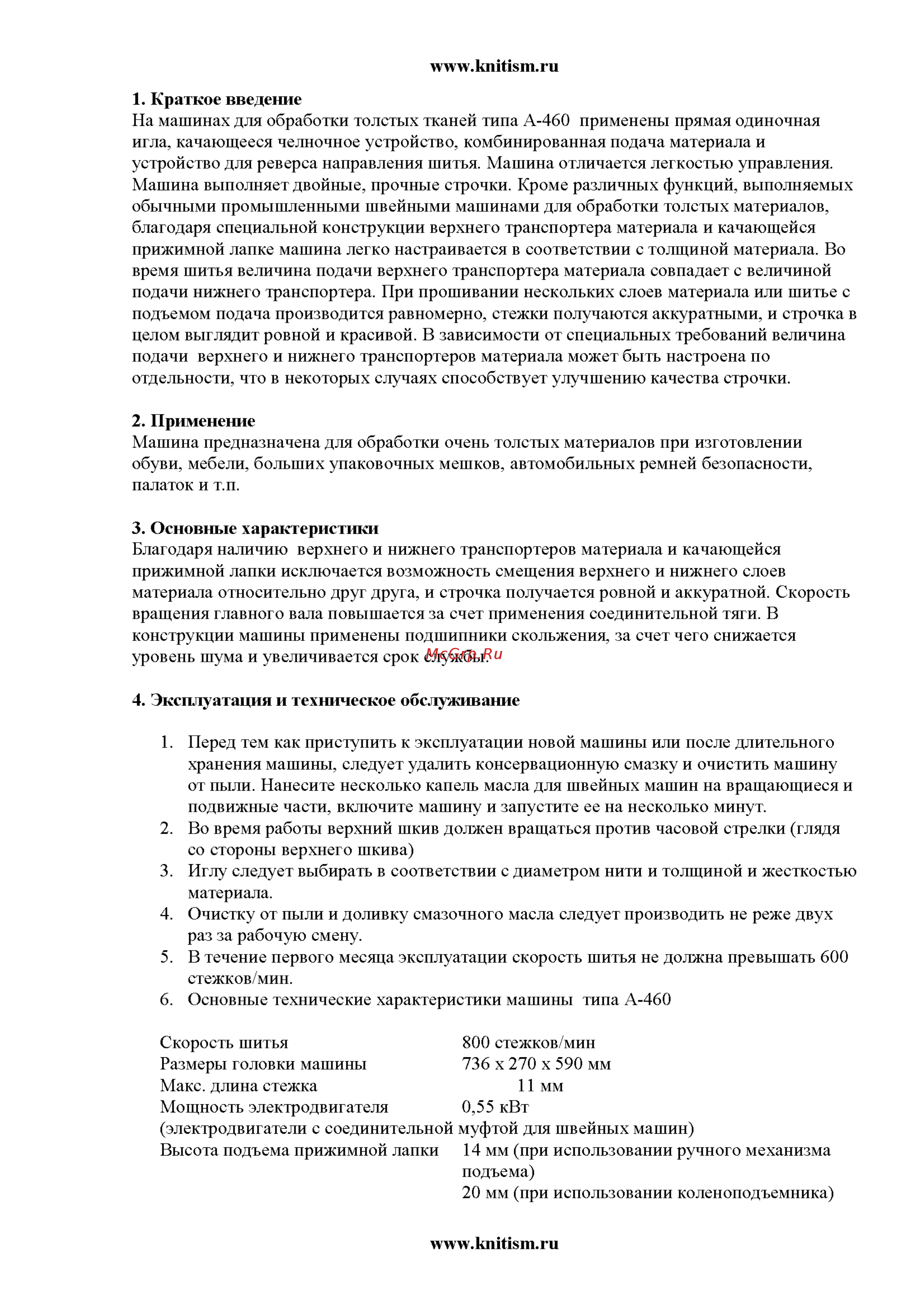

www knitism ru 1 Краткое введение На машинах для обработки толстых тканей типа А 460 применены прямая одиночная игла качающееся челночное устройство комбинированная подача материала и устройство для реверса направления шитья Машина отличается легкостью управления Машина выполняет двойные прочные строчки Кроме различных функций выполняемых обычными промышленными швейными машинами для обработки толстых материалов благодаря специальной конструкции верхнего транспортера материала и качающейся прижимной лапке машина легко настраивается в соответствии с толщиной материала Во время шитья величина подачи верхнего транспортера материала совпадает с величиной подачи нижнего транспортера При прошивании нескольких слоев материала или шитье с подъемом подача производится равномерно стежки получаются аккуратными и строчка в целом выглядит ровной и красивой В зависимости от специальных требований величина подачи верхнего и нижнего транспортеров материала может быть настроена по отдельности что в некоторых случаях способствует улучшению качества строчки 2 Применение Машина предназначена для обработки очень толстых материалов при изготовлении обуви мебели больших упаковочных мешков автомобильных ремней безопасности палаток и т п 3 Основные характеристики Благодаря наличию верхнего и нижнего транспортеров материала и качающейся прижимной лапки исключается возможность смещения верхнего и нижнего слоев материала относительно друг друга и строчка получается ровной и аккуратной Скорость вращения главного вала повышается за счет применения соединительной тяги В конструкции машины применены подшипники скольжения за счет чего снижается уровень шума и увеличивается срок службы 4 Эксплуатация и техническое обслуживание 1 Перед тем как приступить к эксплуатации новой машины или после длительного хранения машины следует удалить консервационную смазку и очистить машину от пыли Нанесите несколько капель масла для швейных машин на вращающиеся и подвижные части включите машину и запустите ее на несколько минут 2 Во время работы верхний шкив должен вращаться против часовой стрелки глядя со стороны верхнего шкива 3 Иглу следует выбирать в соответствии с диаметром нити и толщиной и жесткостью материала 4 Очистку от пыли и доливку смазочного масла следует производить не реже двух раз за рабочую смену 5 В течение первого месяца эксплуатации скорость шитья не должна превышать 600 стежков мин 6 Основные технические характеристики машины типа А 460 Скорость шитья 800 стежков мин Размеры головки машины 736 х 270 х 590 мм Макс длина стежка 11 мм Мощность электродвигателя 0 55 кВт электродвигатели с соединительной муфтой для швейных машин Высота подъема прижимной лапки 14 мм при использовании ручного механизма подъема 20 мм при использовании коленоподъемника www knitism ru
