Содержание

• А 460 1
• Www knitism ru 10
• Вниз через крючок на боковой стороне головки 3 10
• Во время заправки нити игла должна находиться в крайнем верхнем положении вытяните нить с катушки и заправьте ее следующим образом 10
• Затем проведите нить через скобки 8 и 9 и затем слева направо через игольное 10
• Намоточного колесика 5 и затем проведите нить вверх снова через тормозную пружину 4 10
• Поиск и устранение неисправностей а образование петель строчки 10
• Проведите нить через направляющее кольцо 1 затем вверх через натяжитель 2 и 10
• Проведите нить через нитеподборную пружину 6 затем вверх через отверстие 10
• Проведите нить через тормозную пружину 4 сделайте полтора оборота вокруг 10
• Рычага нитепритягивателя 7 справа налево 10
• Случаях когда неисправность не имеет характерных признаков и метод проверки причин и следствий не дает результата вышеизложенные 4 метода поиска и устранения неисправностей следует применять с известной гибкостью и только после того как техник на практике поймет взаимодействие всех частей машины 10
• Схема заправки верхней нити 10
• Ушко выпустите из угольного ушка примерно 100 мм нити 10
• Www knitism ru 11
• В обрывы нити 11
• Www knitism ru 12
• С поломка иглы 12
• Www knitism ru 13
• В нарушение подачи материала 13
• Е нарушение формирования строчки 13
• Е эксплуатационные неисправности 13
• Www knitism ru 14
• О повышенный уровень шума 14

Похожие устройства

• Aurora A-6810 Руководство по эксплуатации
• Aurora A-6810 Каталог запчастей
• Aurora A-6820 Каталог запчастей
• Aurora A-6820 Руководство по эксплуатации
• Aurora A-810D Инструкция к блоку управления
• Aurora A-820D Инструкция к блоку управления
• Aurora A-810-D3 Инструкция к блоку управления
• Aurora A-810-D3 Инструкция к блоку управления
• Aurora A-8810 Руководство по эксплуатации
• Aurora A-8810 Каталог запчастей
• Aurora A-8820 Руководство по эксплуатации
• Aurora A-8820 Каталог запчастей
• Aurora A-8810D Руководство по эксплуатации
• Aurora A-8810D Инструкция к блоку управления
• Aurora A-8810D Каталог запчастей
• Aurora A-8810D Инструкция к блоку управления
• Aurora A-8820D Руководство по эксплуатации
• Aurora A-8820D Каталог запчастей
• Aurora A-8820D Инструкция к блоку управления
• Aurora A-8820D Инструкция к блоку управления

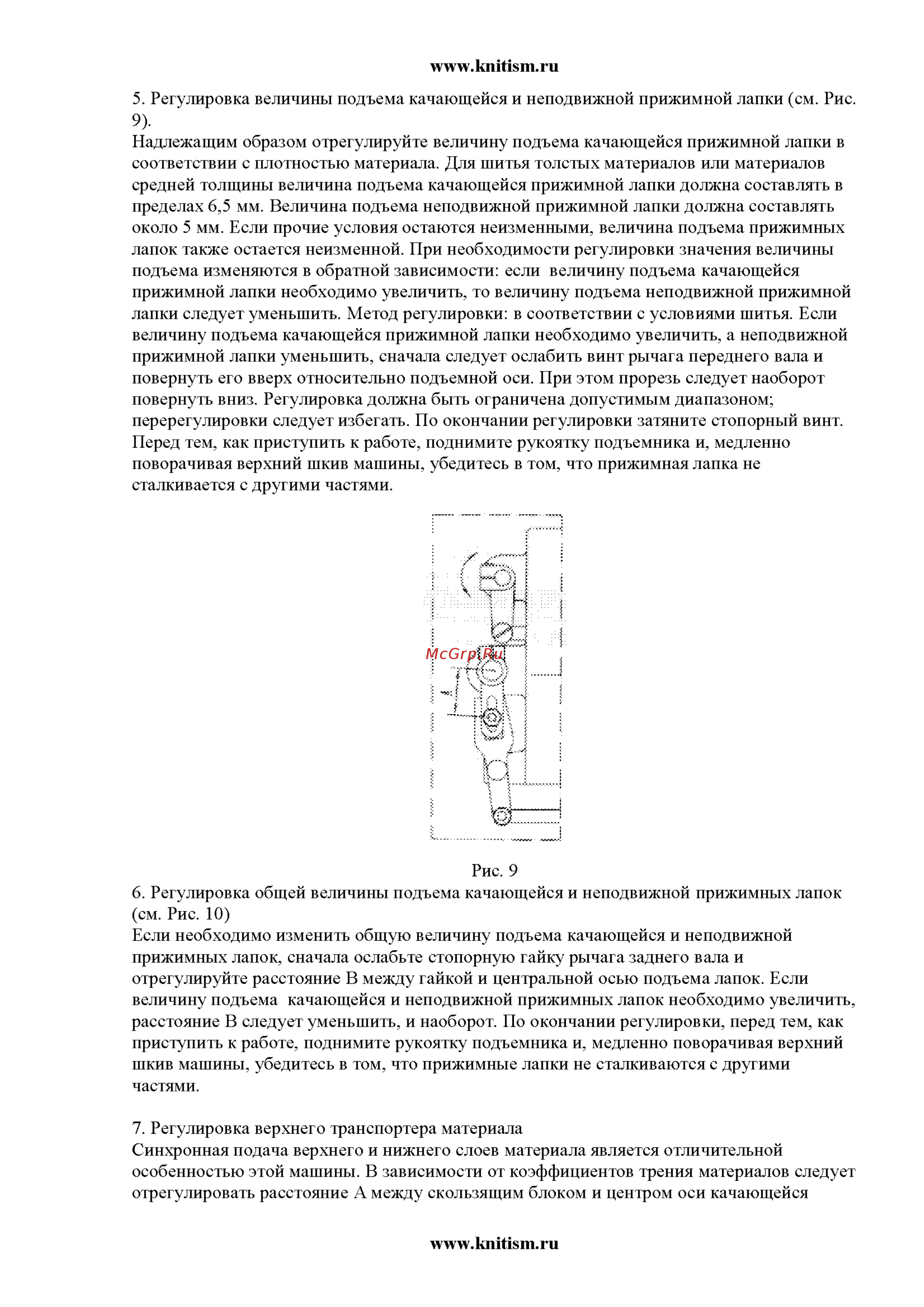

www knitism ru 5 Регулировка величины подъема качающейся и неподвижной прижимной лапки см Рис 9 Надлежащим образом отрегулируйте величину подъема качающейся прижимной лапки в соответствии с плотностью материала Для шитья толстых материалов или материалов средней толщины величина подъема качающейся прижимной лапки должна составлять в пределах 6 5 мм Величина подъема неподвижной прижимной лапки должна составлять около 5 мм Если прочие условия остаются неизменными величина подъема прижимных лапок также остается неизменной При необходимости регулировки значения величины подъема изменяются в обратной зависимости если величину подъема качающейся прижимной лапки необходимо увеличить то величину подъема неподвижной прижимной лапки следует уменьшить Метод регулировки в соответствии с условиями шитья Если величину подъема качающейся прижимной лапки необходимо увеличить а неподвижной прижимной лапки уменьшить сначала следует ослабить винт рычага переднего вала и повернуть его вверх относительно подъемной оси При этом прорезь следует наоборот повернуть вниз Регулировка должна быть ограничена допустимым диапазоном перерегулировки следует избегать По окончании регулировки затяните стопорный винт Перед тем как приступить к работе поднимите рукоятку подъемника и медленно поворачивая верхний шкив машины убедитесь в том что прижимная лапка не сталкивается с другими частями Рис 9 6 Регулировка общей величины подъема качающейся и неподвижной прижимных лапок см Рис 10 Если необходимо изменить общую величину подъема качающейся и неподвижной прижимных лапок сначала ослабьте стопорную гайку рычага заднего вала и отрегулируйте расстояние В между гайкой и центральной осью подъема лапок Если величину подъема качающейся и неподвижной прижимных лапок необходимо увеличить расстояние В следует уменьшить и наоборот По окончании регулировки перед тем как приступить к работе поднимите рукоятку подъемника и медленно поворачивая верхний шкив машины убедитесь в том что прижимные лапки не сталкиваются с другими частями 7 Регулировка верхнего транспортера материала Синхронная подача верхнего и нижнего слоев материала является отличительной особенностью этой машины В зависимости от коэффициентов трения материалов следует отрегулировать расстояние А между скользящим блоком и центром оси качающейся www knitism ru
