4. Синхронизация работы челнока, настройка зазора между иглой и

челноком и высоты стержня игловодителя (окончательная наладка)

Правильное

положение:

Когда машина настроена на самую короткую длину стежка и стержень иглово-

дителя расположен на 1.8 мм за нижней упорной точкой (игла в положении

подъема), носик челнока должен располагаться точно по центральной линии

иглы, а зазор между носиком челнока и иглой должно быть 0 – 0,1 мм. Кроме

того, в этом положении носик челнока должен располагаться на 0,8 – 1,0 мм

выше верхней границы игольного ушка.

4.1 Приведите в действие регулятор подачи материала нажатием кнопки, дайте регулятору

защелкнуться в рабочем положении и поверните маховик в направлении шитья до упо-

ра.

4.2 Снимите игольную пластинку.

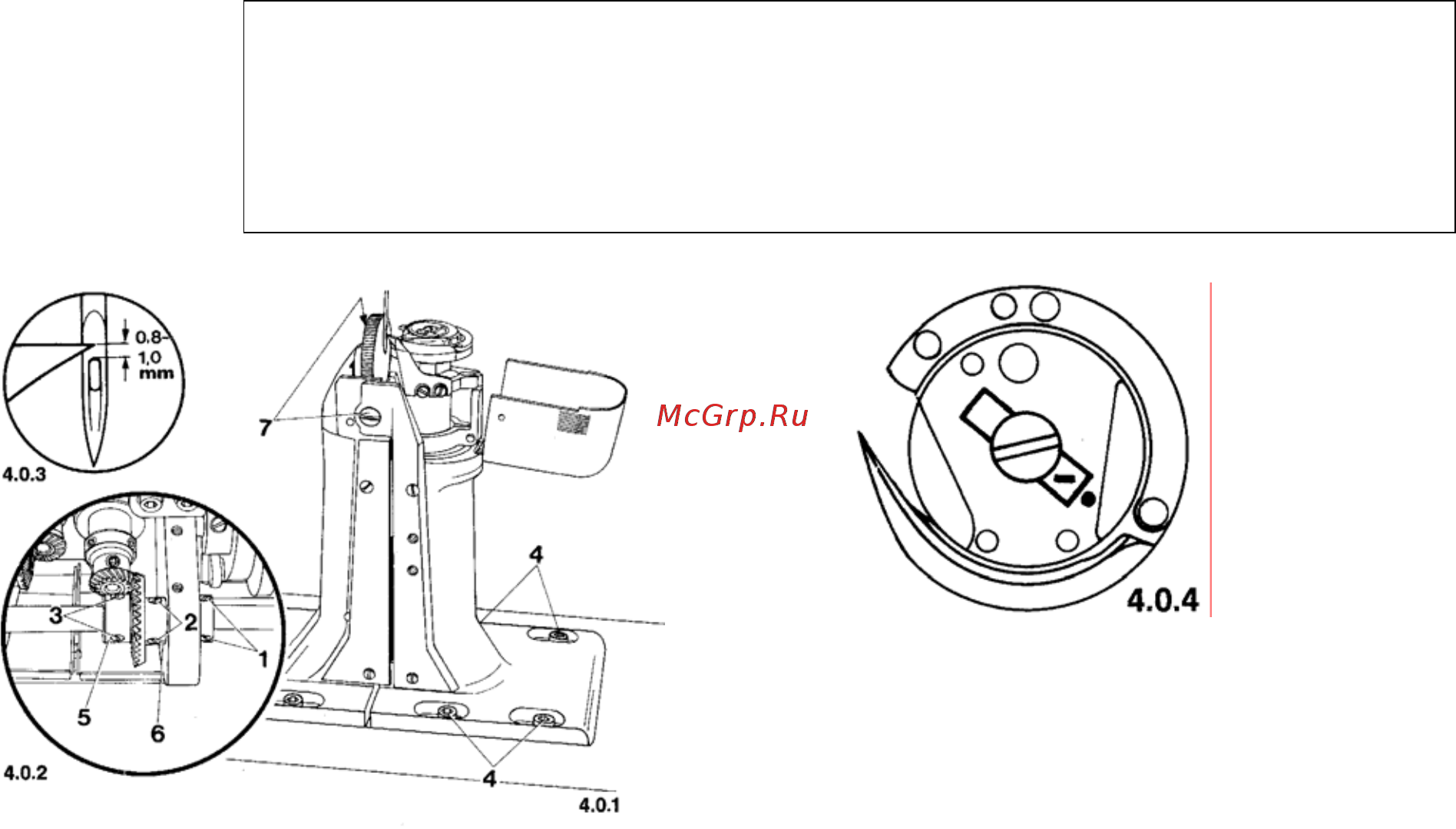

4.3 Ослабьте винты 1, 2 и 3.

4.4 Слегка ослабьте винт 4.

4.5 Установите стержень игловодителя в нижней упорной точке.

4.6 Наденьте шаблон с ребром 1,8 мм на стержень игловодителя

снизу сразу за его ниж-

ним подшипником, протолкните винтовой зажим наверх напротив ребра шаблона и за-

тяните его винты.

4.7 Выньте щаблон и поверните маховик в направлении шитья до того момента, когда вин-

товый зажим войдет в контакт с подшипником стержня игловодителя.

4.8 В этом положении носик челнока должен располагаться на 0,8 – 1,0 мм

выше верхней

границы игольного ушка. Проведите настройку высоты иглы, если необходимо.

4.9 Сдвиньте челнок по косой так, чтобы зазор между носиком челнока и иглой сос-

тавлял 0 – 0,1 мм.

4.10 Затяните винты 4.

4.11 Затяните винты 2, убедившись, что конические зубчатые передачи не располагаются

слишком близко друг к другу и не имеют слишком

большого люфта.

4.12 Продвиньте кольцо 5 наверх напротив конической зубчатой передачи 6 и затяните вин-

ты 3.

4.13 Затяните винты 1.

4.14 Снимите винтовой зажим со стержня игловодителя.

4.15 Поставьте на место переднюю крышку конической зубчатой передачи и игольную плас-

тинку.

4.16 Вверните винты 7.

Примечание: При замене челночного устройства, убедитесь, что отметка

на челноке совпа-

дает с отметкой на основании челнока (см. рис. 4.0.4).
