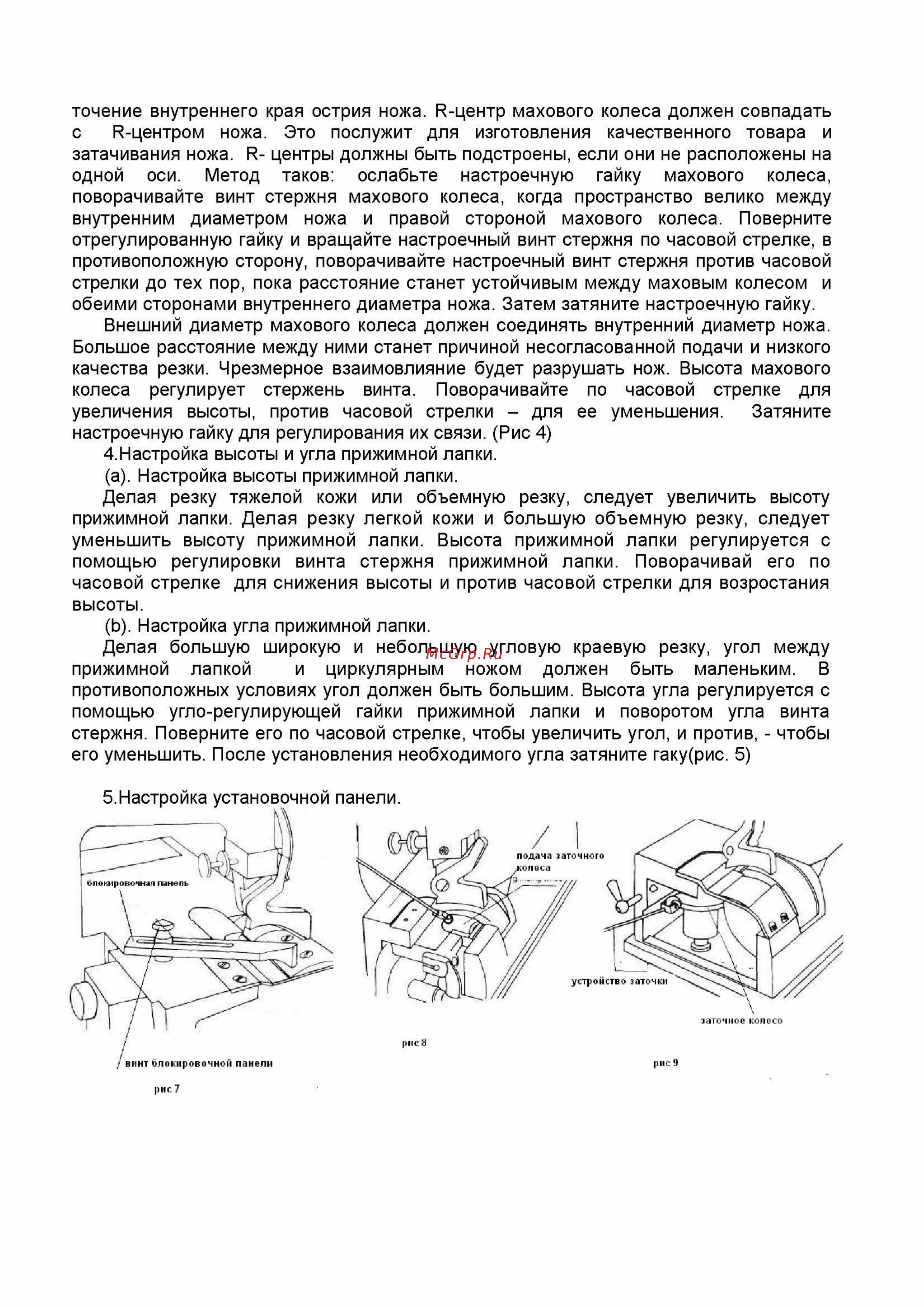

Точение внутреннего края острия ножа и центра махового колеса
- Центр махового колеса должен совпадать с центром ножа для изготовления качественного товара и затачивания ножа. R-центры должны быть подстроены, если они не расположены на одной оси.
- Метод регулировки: ослабьте настроечную гайку махового колеса. Поворачивайте винт стержня махового колеса, когда пространство велико между внутренним диаметром ножа и правой стороной махового колеса. Поверните отрегулированную гайку и вращайте настроечный винт стержня по часовой стрелке в противоположную сторону, поворачивайте настроечный винт стержня против часовой стрелки, пока расстояние не станет устойчивым между маховым колесом и обеими сторонами внутреннего диаметра ножа. Затем затяните настроечную гайку.
- Внешний диаметр махового колеса должен соединять внутренний диаметр ножа. Большое расстояние между ними станет причиной несогласованной подачи и низкого качества резки. Чрезмерное взаимодействие будет разрушать нож.
- Высота махового колеса регулируется стержнем винта. Поворачивайте по часовой стрелке для увеличения высоты, против часовой стрелки для уменьшения. Затяните настроечную гайку для регулирования их связи (Рис. 4).
4. Настройка высоты и угла прижимной лапки
- а) Настройка высоты прижимной лапки: Для тяжелой кожи или объемной резки увеличьте высоту прижимной лапки. Для легкой кожи и большой объемной резки уменьшите высоту. Высота регулируется с помощью винта стержня прижимной лапки. Поворачивайте его по часовой стрелке для снижения высоты и против часовой для увеличения.
- б) Настройка угла прижимной лапки: Для большой широкой и небольшой угловой краевой резки угол между прижимной лапкой и циркулярным ножом должен быть маленьким. В противоположных условиях угол должен быть большим. Угол регулируется с помощью угло-регулирующей гайки прижимной лапки и поворотом угла винта стержня. Поверните его по часовой стрелке, чтобы увеличить угол, и против, чтобы уменьшить. После установления необходимого угла затяните гайку (Рис. 5).
