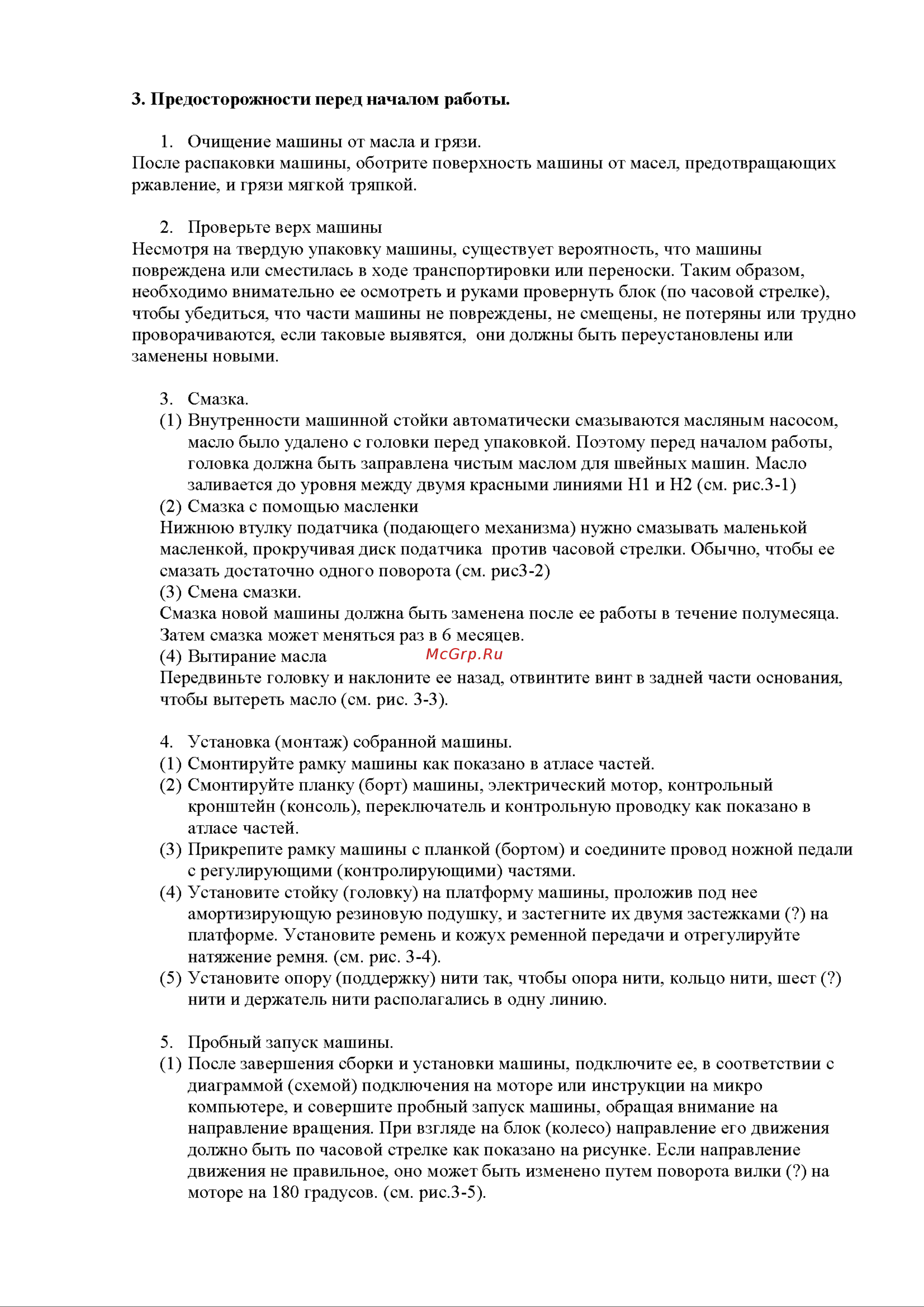

3 Предосторожности перед началом работы 1 Очищение машины от масла и грязи После распаковки машины оботрите поверхность машины от масел предотвращающих ржавление и грязи мягкой тряпкой 2 Проверьте верх машины Несмотря на твердую упаковку машины существует вероятность что машины повреждена или сместилась в ходе транспортировки или переноски Таким образом необходимо внимательно ее осмотреть и руками провернуть блок по часовой стрелке чтобы убедиться что части машины не повреждены не смещены не потеряны или трудно проворачиваются если таковые выявятся они должны быть переустановлены или заменены новыми 3 Смазка 1 Внутренности машинной стойки автоматически смазываются масляным насосом масло было удалено с головки перед упаковкой Поэтому перед началом работы головка должна быть заправлена чистым маслом для швейных машин Масло заливается до уровня между двумя красными линиями Н1 и Н2 см рис 3 1 2 Смазка с помощью масленки Нижнюю втулку податчика подающего механизма нужно смазывать маленькой масленкой прокручивая диск податчика против часовой стрелки Обычно чтобы ее смазать достаточно одного поворота см рисЗ 2 3 Смена смазки Смазка новой машины должна быть заменена после ее работы в течение полумесяца Затем смазка может меняться раз в 6 месяцев 4 Вытирание масла Передвиньте головку и наклоните ее назад отвинтите винт в задней части основания чтобы вытереть масло см рис 3 3 4 Установка монтаж собранной машины 1 Смонтируйте рамку машины как показано в атласе частей 2 Смонтируйте планку борт машины электрический мотор контрольный кронштейн консоль переключатель и контрольную проводку как показано в атласе частей 3 Прикрепите рамку машины с планкой бортом и соедините провод ножной педали с регулирующими контролирующими частями 4 Установите стойку головку на платформу машины проложив под нее амортизирующую резиновую подушку и застегните их двумя застежками на платформе Установите ремень и кожух ременной передачи и отрегулируйте натяжение ремня см рис 3 4 5 Установите опору поддержку нити так чтобы опора нити кольцо нити шест нити и держатель нити располагались в одну линию 5 Пробный запуск машины 1 После завершения сборки и установки машины подключите ее в соответствии с диаграммой схемой подключения на моторе или инструкции на микро компьютере и совершите пробный запуск машины обращая внимание на направление вращения При взгляде на блок колесо направление его движения должно быть по часовой стрелке как показано на рисунке Если направление движения не правильное оно может быть изменено путем поворота вилки на моторе на 180 градусов см рис 3 5
