Рисунок.

Усиление натяжения.

Уменьшение натяжение.

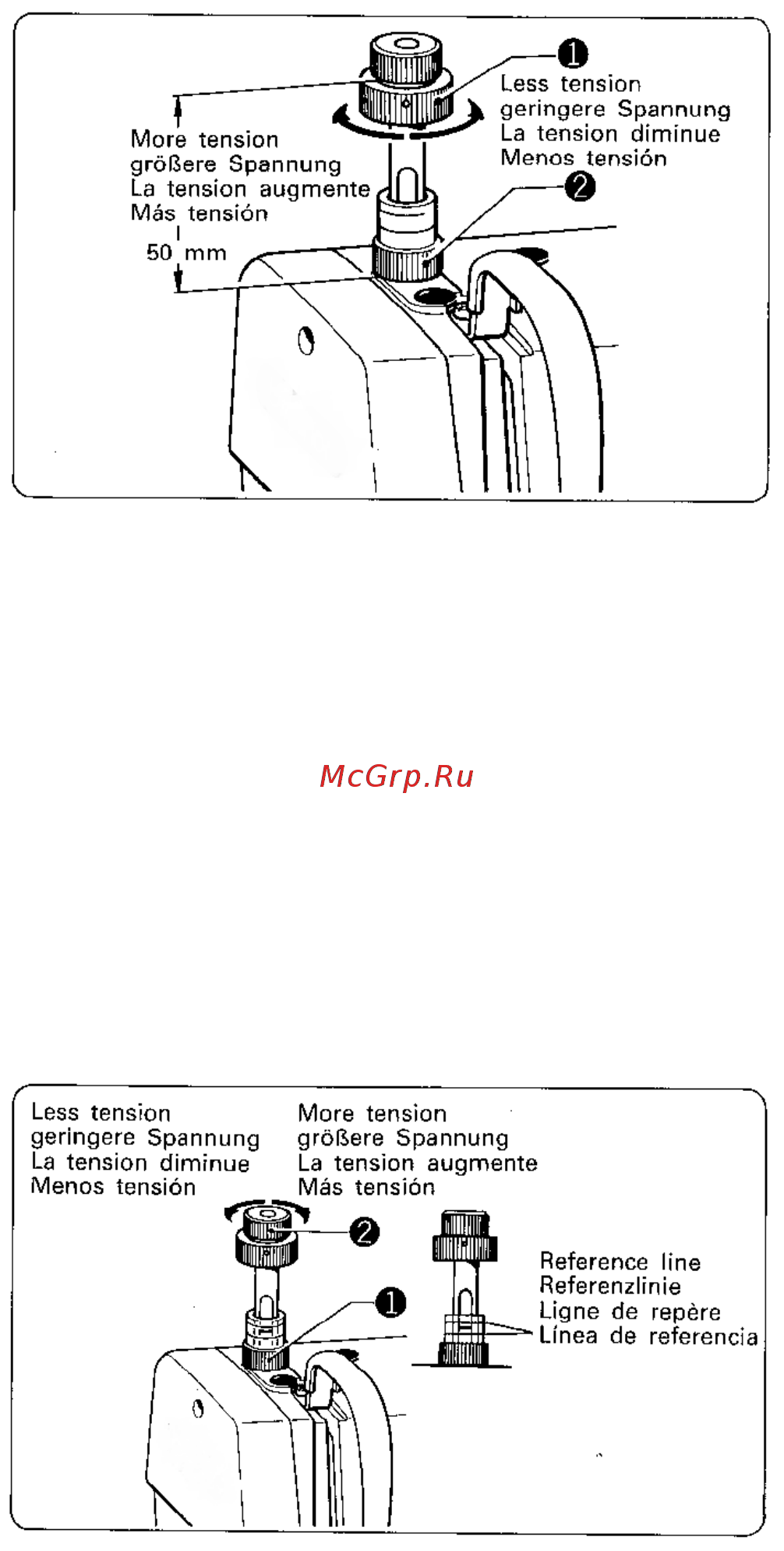

Установка давления лапки.

- При использовании большинства материалов, установите регулирующий винт 1

примерно на 50 мм, как показано на рисунке слева.

- Давление на материал в ходе шитья должно быть минимальным, но

достаточным, чтобы предупредить соскальзывание материала. При

необходимости отрегулируйте давление, используя винт регулировки 1.

Ослабьте гайку 2 перед регулировкой.

Рисунок.

Усиление натяжения.

Уменьшение натяжение.

Линия отсчета (контрольная линия).

Установка давления верхней подачи.

- Стандартная установка для правильного давления верхней подачи обозначена

красной отметкой на двух регулировочных гайках 1, совпадающей с красной

отметкой на регулирующем винте 2.

- Отрегулируйте давление поворотом регулирующего винта таким образом, чтобы

верхний транспортер прочно держал материал.

При усилении верхнего давления, возрастает эффективность верхней подачи.

При ослаблении верхнего давления, эффективность верхней подачи снижается.

= Убедитесь, что верхнее давление не слишком сильное, иначе верхний

транспортер поднимет лапку, смяв материал.
