- Если верхний материал оказывается длиннее по окончании шитья, поверните

регулятор верхней подачи 1 на большее число, или установите регулятор длины

стежка 2 на меньшее число.

= Перед поворотом регулятора верхней подачи поверните стопор верхней подачи

3 на максимальное число, а затем поворачивайте регулятор верхней подачи.

= Поворачивайте регуляторы 1 и 2 понемногу до места, где нет интервала в

шитье.

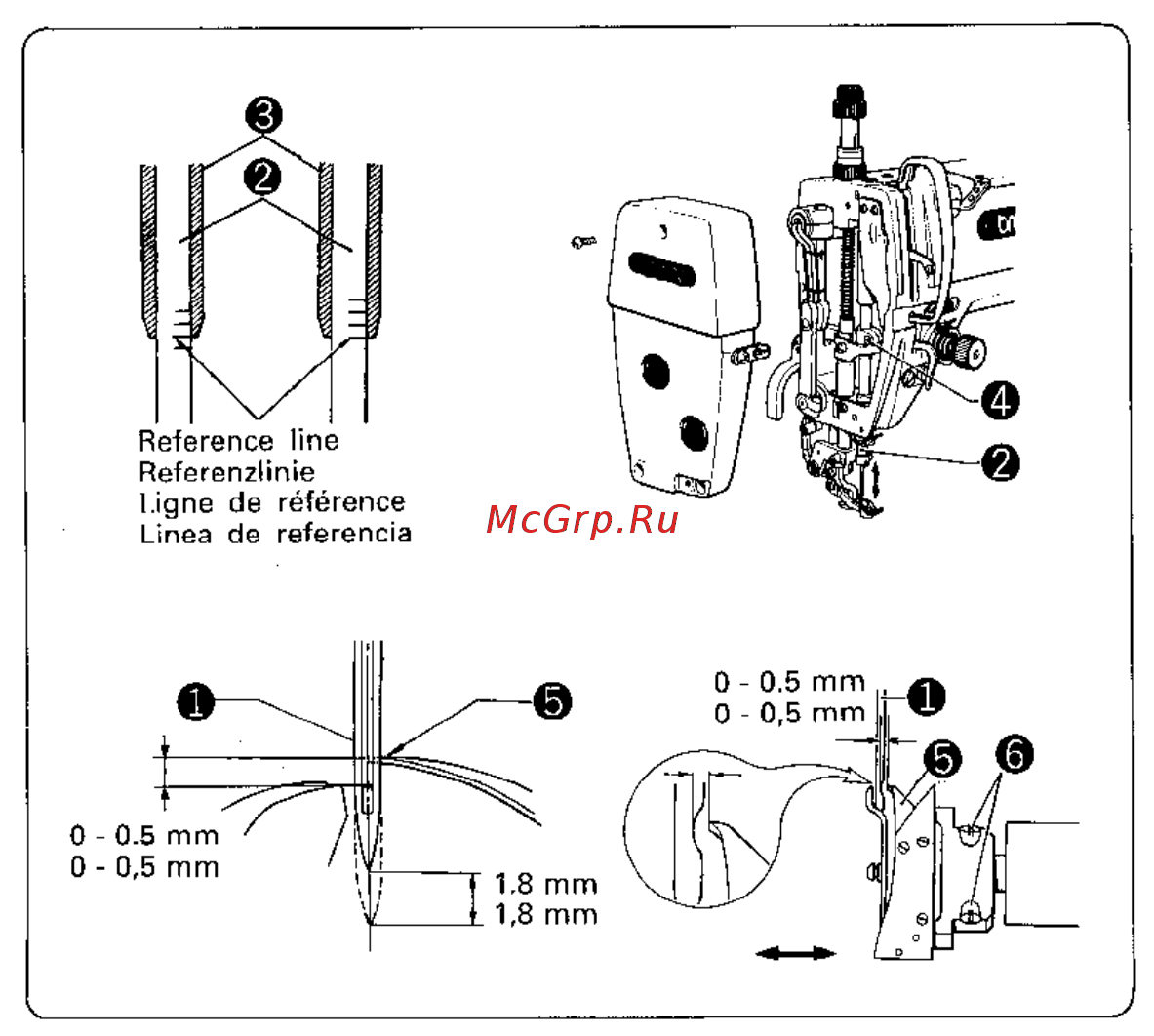

Рисунок.

Контрольная линия.

Высота иглы (игольного бруса).

- Медленно поверните блок и опустите иглу 1 в позицию «игла внизу». Убедитесь,

что вторая снизу контрольная линия на игольном брусе 2 совпадает с низом

игольной втулки.

Ослабьте винт 4 и соедините эту вторую контрольную линию с низом игольной

втулки 3.

После установки, крепко закрепите винт 4.

Позиция ротационного челнока.

Кончик ротационного челнока 5 должен совпадать с центром иглы 1, когда

игольный брус 2 двигается из своего нижнего положения на позицию, когда

контрольная линия b совпадает с нижним концом щетки игольного бруса 3 как

показано на рисунке.

1. Поверните блок, чтобы поднять игольный брус 2 из его нижнего положения,

пока контрольная линия b не совпадет с нижним краем щетки игольного

бруса 3 как показано на рисунке.

(Игла должна подняться на 1,8 мм, а расстояние от игольного отверстия до

кончика ротационного челнока должно составлять 0-0,5 мм)
