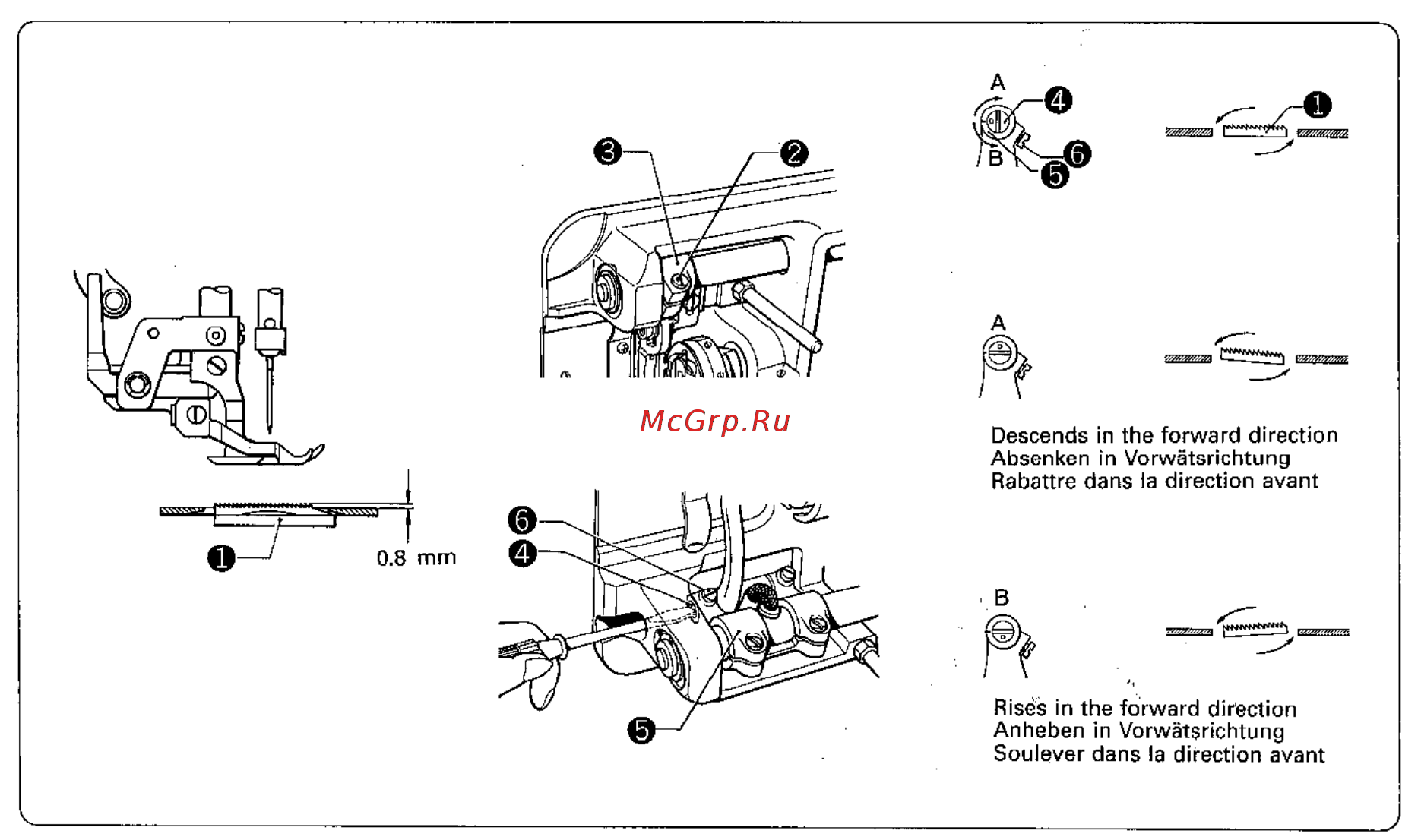

Рисунок.

Опускается при движении вперед.

Поднимается при движении вперед.

Высота зубчатой рейки

1. Стандартная высота зубчатой рейки 1 в верхнем положении над игольной

пластиной составляет 0,8 мм.

2. Отрегулируйте высоту зубчатой рейки при помощи винта 2, когда рейка 1

находится в самом верхнем положении над поверхностью игольной

пластины, и передвиньте рукоять подачи 3 вверх и вниз

Угол зубчатой рейки.

1. Стандартный угол зубчатой рейки 1 (по горизонтали к поверхности игольной

пластины, когда рейка в своем верхнем положении) достигается путем

совмещения отметки «О» в отверстии на панели подачи 4 с прорезью на

рычаге блока подачи 5.

- Для предотвращения образования морщин, опустите переднюю часть зубчатой

рейки 1 (А).

- Для предотвращения соскальзывания материала, поднимите переднюю часть

зубчатой рейки 1 (В).

2. Чтобы отрегулировать угол зубчатой рейки, ослабьте винты 6 и затем

поверните панель подачи 4 на 90 градусов в направлениях, показанных

стрелками.

= После установки угла зубчатой рейки, убедитесь, что ее высота не изменилась.
