Содержание
- Golden wheel 1
- 封面 1
- Golden wheel 2
- Model csca 2600 2
- 索 引 index page 2
- Csca 2600 本体机构 一 frame assembly mechanism 一 4
- Ep1015 6a 铭板 4
- Golden wheel 4
- Name of parts remarks 4
- 供油螺丝 4
- 切刀前套油管 4
- 前盖 4
- 卡簧板 4
- 卡簧销 4
- 商标牌 4
- 大头针 4
- 挡板 4
- 支柱 4
- 机壳 4
- 杯盖 4
- 止栓 4
- 油位计 4
- 油指示贴纸 4
- 油棉 4
- 油棉夹 4
- 油管 4
- 油线 4
- 矽胶油杯 4
- 筒形前座组合 4
- 筒形座 4
- 筒形盖 4
- 螺丝 4
- 警示标贴 4
- 过线管 4
- 遮油板 4
- 针冷却器组 4
- 针挡 4
- 针板 4
- 针板座 4
- 针板座组合 4
- 铆钉 4
- 铭牌 4
- 零件号码 零件名称 件数 备注 零件号码 零件名称 件数 备注 parts no name of parts qty parts no qty remarks 4
- Csca 2600 本体机构 二 frame assembly mechanism 二 7
- Golden wheel 7
- Remarks name of parts 7
- 上牙差动护盖 7
- 上盖 7
- 侧盖板 7
- 前盖板 7
- 前盖板 右 7
- 压缩弹簧 7
- 垫圈 7
- 垫片 7
- 孔塞 7
- 密封垫 7
- 导板 7
- 平行销 7
- 托架 7
- 扣板 7
- 护目镜 7
- 板弹簧 7
- 档板 7
- 油窗 7
- 牙架后油塞 7
- 盖板 7
- 螺丝 7
- 贴纸 7
- 轴扭 7
- 隔板 7
- 零件号码 零件名称 件数 备注 零件号码 零件名称 件数 备注 parts no name of parts qty parts no qty remarks 7
- 风扇盖 7
- Csca 2600 过线机构 thread tension mechanism 8
- Golden wheel 8
- Remarks name of parts 8
- 内侧盖板 8
- 垫圈 8
- 托架 8
- 油封 8
- 线挂 8
- 线挂固定架 8
- 螺丝 8
- 零件号码 零件名称 件数 备注 零件号码 零件名称 件数 备注 parts no name of parts qty parts no qty remarks 8
- Csca 2600 主轴传动机构 crankshaft drive mechanism 10
- Golden wheel 10
- Name of parts 10
- O型环 10
- Remarks 10
- 中轴承 10
- 前轴承 10
- 右端盖 10
- 后轴承 10
- 垫圈 10
- 定位环 10
- 平衡块 10
- 扇叶 10
- 手轮 10
- 曲柄轴 10
- 波形垫圈 10
- 螺丝 10
- 衬套 10
- 装饰盖 10
- 迷宫油封 10
- 间隔环 10
- 零件号码 零件名称 件数 备注 零件号码 零件名称 件数 备注 parts no name of parts qty parts no qty remarks 10
- 齿轮 10
- Csca 2600 缝线压力调整机构 thread tension mechanism 12
- Golden wheel 12
- Csca 2600 针棒传动机构 needle drive mechanism 14
- E型档圈 14
- Golden wheel 14
- O型环 14
- R 型档圈 14
- Remarks name of parts 14
- 固定环 14
- 垫片 14
- 小调子台 14
- 小调子皿 14
- 弹簧 14
- 摇臂 14
- 机针 14
- 油塞 14
- 油封 14
- 油棉 14
- 螺丝 14
- 针棒 14
- 针棒传动连杆 14
- 针棒偏摆用轴 14
- 针棒偏摆轴前套 14
- 针棒偏摆轴后套 14
- 针棒摆臂 14
- 针棒用套管 14
- 针镏 14
- 针镏固定环 14
- 针镏线挂 14
- 零件号码 零件名称 件数 备注 零件号码 零件名称 件数 备注 parts no name of parts qty parts no qty remarks 14
- Csca 2600 上钩针机构 upper looper drive mechanism 16
- Golden wheel 16
- Remarks name of parts 16
- 上钩针 16
- 上钩针固定杆 16
- 上钩针摆动轴 16
- 上钩针支轴 16
- 上钩针滑座 16
- 双球连杆 16
- 固定环 16
- 垫圈 16
- 导引叉 16
- 摆臂 16
- 油棉 16
- 油棉固定板 16
- 油线 16
- 盖板 16
- 线挂 16
- 螺丝 16
- 连杆销 16
- 钩针摆动轴前套 16
- 钩针摆动轴后套 16
- 钩针驱动腕 16
- 零件号码 零件名称 件数 备注 零件号码 零件名称 件数 备注 parts no name of parts qty parts no qty remarks 16
- Csca 2600 下钩针机构 lower looper drive mechanism 18
- Golden wheel 18
- Remarks name of parts 18
- 下钩针 18
- 下钩针座 18
- 下钩针座组 18
- 下钩针轴线挂 18
- 双球连杆 18
- 垫圈 18
- 垫片 18
- 导引叉 18
- 油封 18
- 线挂 18
- 螺丝 18
- 针挡 18
- 钩针摆动轴 18
- 钩针摆动轴前套 18
- 钩针摆动轴后套 18
- 钩针驱动腕 18
- 零件号码 零件名称 件数 备注 零件号码 零件名称 件数 备注 parts no name of parts qty parts no qty remarks 18
- Csca 2600 送料机构 一 feed mechanism 一 20
- Golden wheel 20
- O型环 20
- Remarks name of parts 20
- 主送料连杆 20
- 主送齿 20
- 偏心轴 20
- 偏心轴轴套 20
- 刮油座 20
- 刮油片 20
- 前送料台 20
- 后送料台 20
- 固定环 20
- 垫圈 20
- 大滑块 20
- 小挡圈 20
- 小滑块 20
- 差动齿 20
- 滑销 20
- 滚针轴承 20
- 螺丝 20
- 衬圈 20
- 辅助齿 20
- 送料台挡板 20
- 送料台限位销 20
- 送料轴中套 20
- 送料轴前套 20
- 送料轴后套 20
- 送料轴座 20
- 送料轴组 20
- 零件号码 零件名称 件数 备注 零件号码 零件名称 件数 备注 parts no name of parts qty parts no qty remarks 20

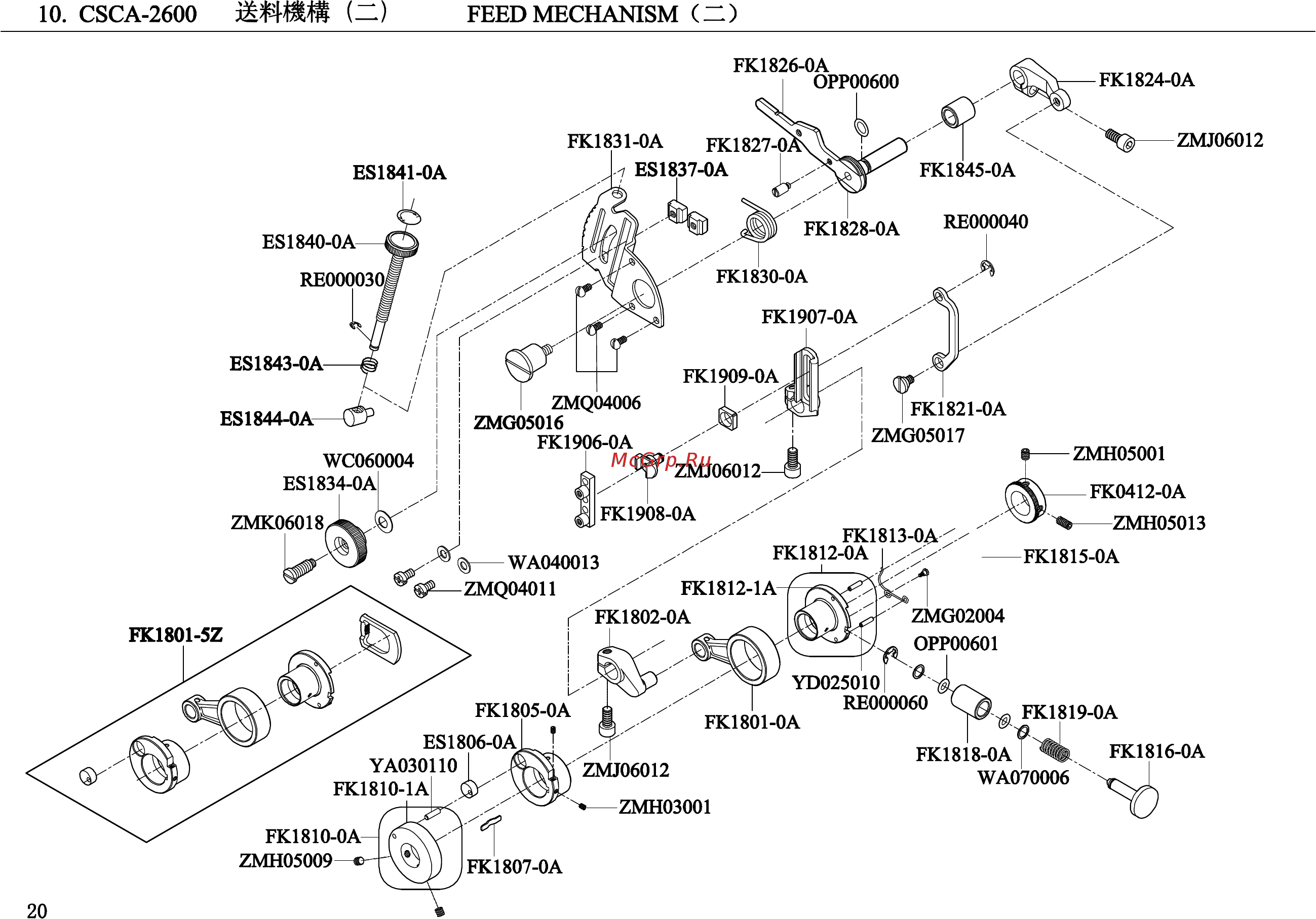

- Csca 2600 送料机构 二 feed mechanism 二 22
- E型档圈 22
- Golden wheel 22
- O型环 22
- Remarks name of parts 22
- 偏心轮 22
- 垫圈 22
- 垫片 22
- 定位杆销 22
- 小偏心轮 22
- 差动滑块 22
- 差动滑杆 22
- 差动腕 22
- 差动连杆 22
- 差动销 22
- 弹簧 22
- 扭力弹簧 22
- 拉杆 22
- 摆臂用轴 22
- 杠杆 22
- 板弹簧 22
- 螺丝 22
- 螺帽 22
- 调节按扭轴轴套 22
- 调节按钮组 22
- 调节板 22
- 调节棒 22
- 调节螺帽 22
- 调节轮 22
- 调节轮组 22
- 调节连杆 22
- 调节连杆组 22
- 贴纸 22
- 轴套 22
- 送料曲柄 22
- 送料调节偏心 22
- 送料调节偏心组 22
- 送料调节盘 22
- 送料调节齿轮 22
- 零件号码 零件名称 件数 备注 零件号码 零件名称 件数 备注 parts no name of parts qty parts no qty remarks 22
- Csca 2600 上下切刀机构 knife drive mechanism 24
- Golden wheel 24
- Remarks name of parts 24
- 上切刀 24
- 上切刀后套 24
- 上切刀杆 24
- 上切刀架 24
- 下切刀 24
- 下切刀压板 24
- 下切刀压板组 24
- 下切刀台 24
- 下切刀杆前套 24
- 切刀驱动腕 24
- 前油封 24
- 压缩弹簧 24
- 天枰 24
- 定位环 24
- 档板 24
- 短销 24
- 螺丝 24
- 连杆 24
- 连杆组 24
- 零件号码 零件名称 件数 备注 零件号码 零件名称 件数 备注 parts no name of parts qty parts no qty remarks 24
- Csca 2600 压脚机构 presser foot mechanism 26
- Golden wheel 26
- Remarks name of parts 26
- 切刀 26
- 压缩弹簧 26
- 压脚 26
- 压脚台 26
- 压脚台轴 26
- 压脚台轴轴套 26
- 压脚拉杆 26
- 压脚接杆 26
- 压脚提升杆 26
- 压脚棒 26
- 压脚棒组 26
- 压脚爪 26
- 压脚组 26
- 固定片 26
- 固定环 26
- 垫圈 26
- 垫片 26
- 弹簧 26
- 扭力弹簧 26
- 挂钩 26
- 挡板 26
- 板弹簧 26
- 螺 絲 26
- 螺丝 26
- 螺帽 26
- 调节螺丝 26
- 针档片 26
- 防卷导板 26
- 零件号码 零件名称 件数 备注 零件号码 零件名称 件数 备注 parts no name of parts qty parts no qty remarks 26
- Csca 2600 润滑机构 lubrication mechanism 28
- Golden wheel 28
- O型环 28
- Remarks name of parts 28
- 上供油管 28
- 下油槽 28
- 主轴供油管 28
- 主轴供油螺丝 28
- 产品标签 28
- 供油管塞 28
- 供油螺丝 28
- 分配器供油管 28
- 回油接头 28
- 回油管 28
- 垫圈 28
- 密封垫 28
- 接头 28
- 油分配器 28
- 油棉 28
- 油棉座 28
- 油泵组 28
- 油箱 28
- 油箱盖 28
- 管夹 28
- 螺丝 28
- 过滤器 28
- 过滤器盖 28
- 过滤器铜嘴 28
- 连接座 28
- 铝塞 28
- 长供油螺丝 28
- 零件号码 零件名称 件数 备注 零件号码 零件名称 件数 备注 parts no name of parts qty parts no qty remarks 28
- 齿轮 28
- Csca 2600 附件 一 accessories 一 30
- Golden wheel 30
- Remarks name of parts 30
- 垫圈 30
- 孔塞 30
- 带销托架塞 30
- 托架 30
- 托架塞 30
- 支承板 30
- 皮带盖 30
- 碎布槽 30
- 螺丝 30
- 螺帽 30
- 间隙片 30
- 零件号码 零件名称 件数 备注 零件号码 零件名称 件数 备注 parts no name of parts qty parts no qty remarks 30
- Csca 2600 附件 二 accessories 二 32
- Golden wheel 32
- L型六角扳手 32
- Name of parts 32
- Remarks 32
- 分解册 32
- 固定片 32
- 垫圈 32
- 垫片 32
- 孔塞 32
- 定位弹簧片 32
- 导线管 32
- 布板 组 32
- 支架 32
- 机头罩 32
- 机针 32
- 梅花开口扳手 32
- 油壶 32
- 油壶 中 32
- 漏斗 32
- 线架组 32
- 脚踏板组 32
- 螺丝 32
- 螺丝起子 大 32
- 螺丝起子 小 32
- 螺帽 32
- 说明书 32
- 起子型六角扳手 32
- 过滤器 32
- 连接架 32
- 链子 32
- 镊子 32
- 零件号码 零件名称 件数 备注 零件号码 零件名称 件数 备注 parts no name of parts qty parts no qty remarks 32
- Csca 2600 附件 三 accessories 三 34
- Golden wheel 34
- Remarks name of parts 34
- 垫圈 34
- 定位片 34
- 定位移动架 34
- 定位销 34
- 定规 34
- 定规活叶 34
- 定规组 34
- 导模 34
- 托架 34
- 挡片 34
- 支承底板 34
- 支架 34
- 板弹簧 34
- 盲缝卷边装置 34
- 螺丝 34
- 螺帽 34
- 调节板 34
- 调节螺丝 34
- 辅助板组 34
- 连接板 34
- 零件号码 零件名称 件数 备注 零件号码 零件名称 件数 备注 parts no name of parts qty parts no qty remarks 34
- Csca 2600 零件号码与页数对照表 numerical parts list 36
- Golden wheel 36
- Csca 2600 零件号码与页数对照表 numerical parts list 37
- Golden wheel 37
- Csca 2600 零件号码与页数对照表 numerical parts list 38
- Golden wheel 38
- Csca 2600 零件号码与页数对照表 numerical parts list 39
- Golden wheel 39
