ELCO VECTRON G 1 VG1.40 KN h3/8" - Rp1/2" Технические данные онлайн
Z
Y
X

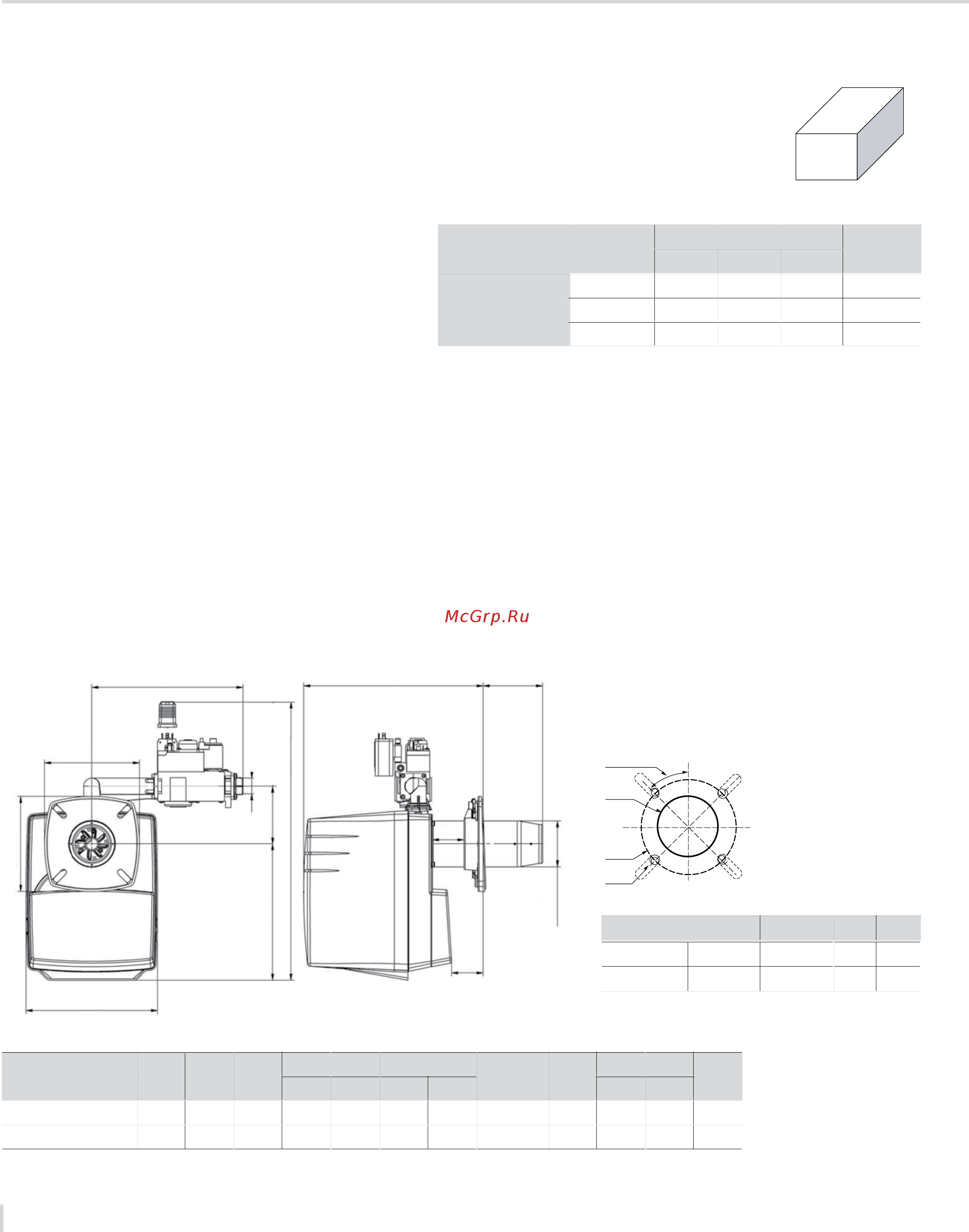

Размеры (мм)
Газовая горелка
VECTRON G 1
A B E
G
H
J
Ø K
L
M
мин
макс
мин
макс
мин
макс
h3/8"-Rp1/2"
263 120 484
297
337 70 110
Rp1/2“
80
21
61 48
d3/4"-Rp3/4"
282 140
477
300 355 70 138
Rp3/4“
90 15 83 52
Компоненты
Размеры (мм)
Вес
брутто (кг)
X Y Z
Укомплектованная
горелка
c
B
VG 1.40 300 260 640
11
VG 1.55 300 260 640
11
VG 1.85 300 260 640
11
• Одноступенчатая наддувная горелка класса 3 с низким
выходом NOx.
• Виды топлива: природный газ, низшая теплотворная
способность 8,83...10,53 кВт·ч/м
3
; пропан, низшая
теплотворная способность 25,89 кВт·ч/м
3
.
• Максимальная тепловая мощность: 40, 55 и 85 кВт.
• Головка регулируемой длины со сдвижным фланцем.
• Кубическая конструкция обеспечивает:
- удобный доступ;
- максимальную компактность, минимальный вес;
- простое техническое обслуживание;
- небольшое количество инструмента и комплектующих;
- сохранение регулировок головки горелки.
• Умеренная вентиляция и снижение энергопотребления.
•
Комплект электрического оборудования для корпуса
горелки с системой MDE2 и экраном.
• Однофазное напряжение питания 230 В - 50 Гц.
• Класс защиты
IP 21.
• Максимальная рабочая температура 50°C.
•
Соответствует стандартам EN 676 и Европейским
директивам, таким как:
- по газовому оборудованию
2009/142/EC
- по электромагнитной совместимости
2004/108/EC
- по низковольтному оборудованию
2006/95/EC
- на к.п.д. водогрейных котлов
92/42/EEC
Описание
Соединительный фланец
Комплект поставки
Горелка поставляется в упаковке, вместе с:
• газовой магистралью;
• элементами крепления к котлу;
•
указаниями по эксплуатации, электросхемами,
покомпонентным изображениеми списком
запасных частей.
Тип
Øa
(мм)
b
(мм)
c d
VG 1.40/55 85-104 150-170 M8 45°
VG 1.85 95-104 150-170 M8 45°
A
165
165
100
J
B
E
237
229
GH
M
L
ØK
d...°
Ø
a
Ø
b
c
