11
Parts and Functionss
Note:
Remote controller's operation
When in use, put the signal transmission head directly to the receiver hole on the indoor unit.
The distance between the signal transmission head and the receiver hole should be within 7m without any obstacles as well.
Don't throw the controller to prevent it from being damaged.
When electronic-started type fluorescent lamp or change-over type fluorescent lamp or wireless telephone is installed in the
room, the receiver is apt to be interfered in receiving the signal so the distance to the indoor unit should be nearer.
2R-03 dry batteries
M
IN
U
TES
Confirming indicator
In disorderation, reload the batteries or load the new batteries after 5 mins.
If the remote controller can't function normally or doesn't work at all, use a sharp object item to press the RESET key.
Remove the batteries in case the unit won't be used for a long period.
If there are any displays after being taken out, just need to press reset key.
When throwing away the waste batteries, please perform in accordance with the local regulation.
The waste batteries should be disposed properly, and use two new batteries of the same type when loading.

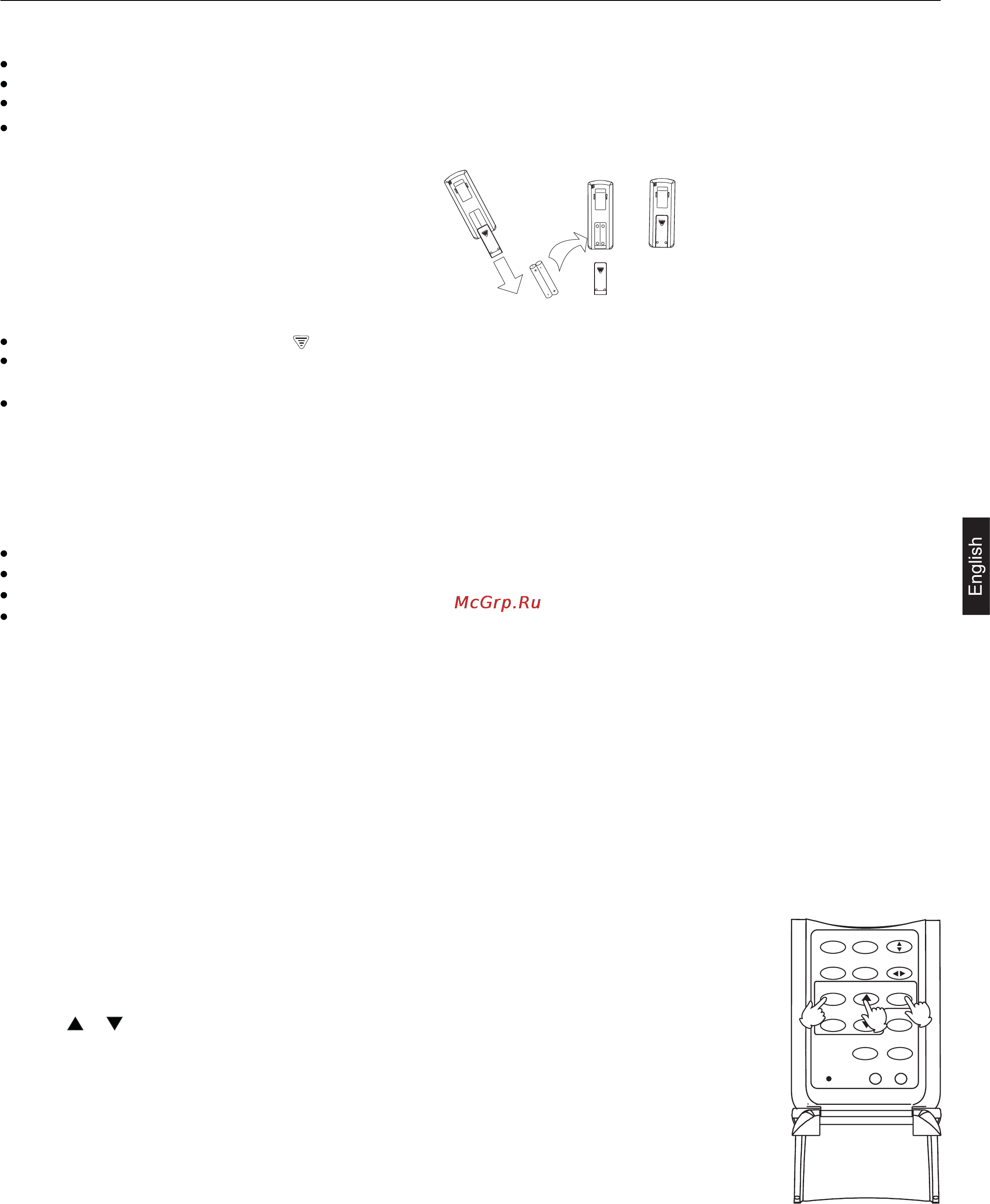

Loading of the battery
Slightly press the part marked with "
" in the direction of the arrow and slide the cover off.
Load the batteries as illustrated: 2 R-03 dry batteries (cylinder). Be sure that the loading is in line with the "+"/"-" pole
request as illustrated.
Replace the cover again.
Clock set
When the unit is started for the first time or after replacing batteries in remote controller, clock should
be adjusted as follows:
1. Press CLOCK button, "AM"or "PM" flashes.
2. Press or to set correct time. Each press the time will increase or decrease by 1 min. If the
button is kept pressed, the time will change quickly.
3. P
ress "SET" button to confirm the time setting
. "AM" or "PM" stop flashing, while clock starts
working.
MODE
SLEEP
SWING
CLOCK
TIMER
SET
LOCKLIGHT
RESET
HEAT
1
2
POWER/SOFT
3
HEALTH AIRFLOW
FRESH
10
o
C
