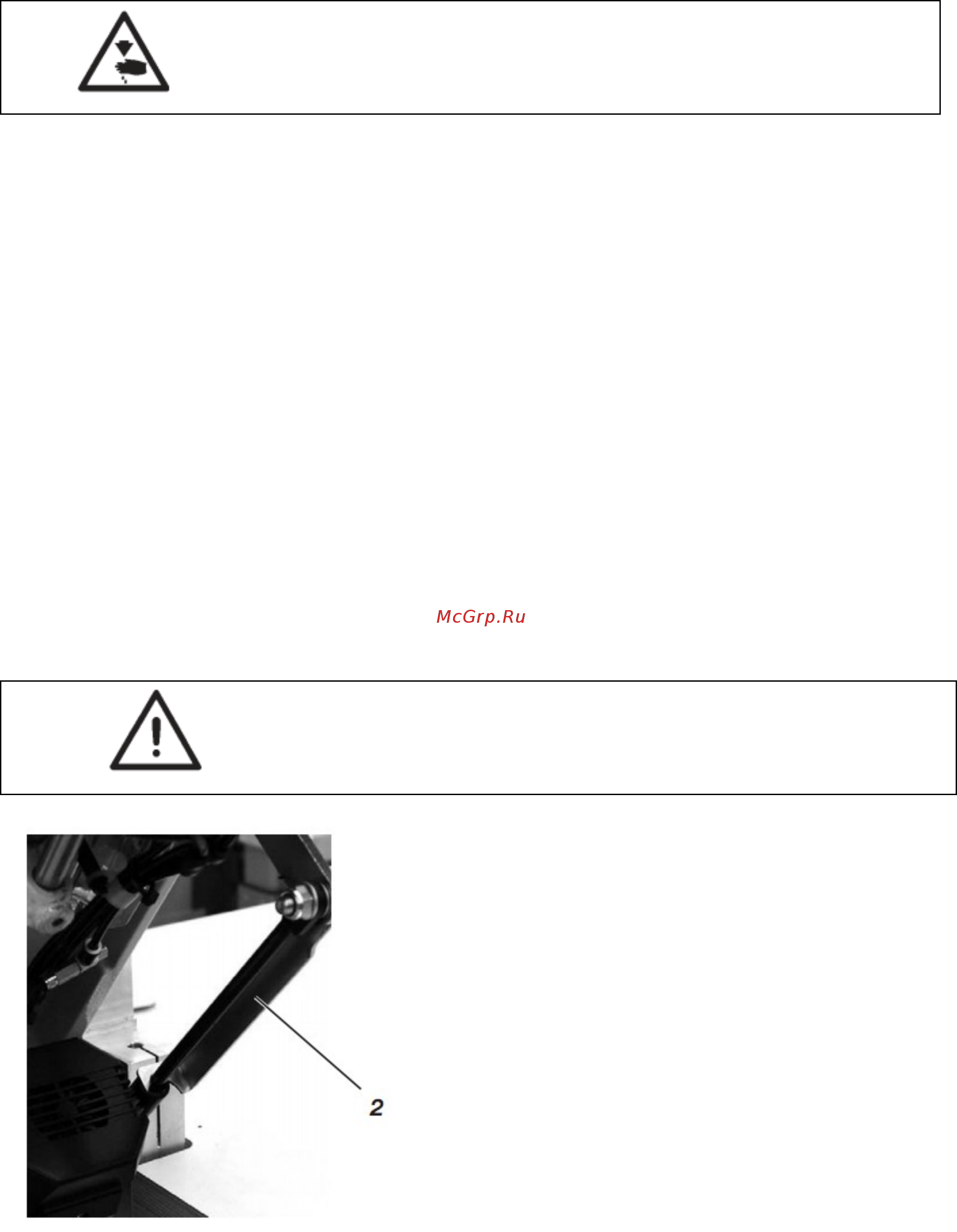

2.3 Откинуть швейную головку машины

Для проведения технических работ швейная головка

машины откидывается. Каретка должна находиться в

задней позиции.

Осторожно опасность травмирования!

Выключить главный выключатель

Откинуть швейную головку

- Снять кожух 1.

Для этого приподнять кожух впереди так, чтобы

освободить фиксатор. Осторожно поднять кожух вверх.

- Отодвинуть фальцовочный узел 3 на 90º.

- Сдвинуть рычаг фиксатора 4 вверх.

- Приподнять лист подачи ткани впереди и сдвинуть

влево.

- Приподнять швейную головку в области передней

крышки 5 и осторожно поднять. Защелка 2 входит в

канавку.

Пространство под столом машины доступно для работ оп

очистке.

Опустить швейную головку

- Зафиксировать швейную головку в области передней

крышки 5.

- Освободить защелку 2.

- Осторожно опустить швейную головку.

Осторожно, опасность поломки!

Крепко удерживать головку до тех пор, пока она

окончательно не опустится.

- Установить лист подачи ткани.

- Опустить фиксирующий рычаг 4 вниз.

- Отодвинуть фальцовочный узел 3 и позволить войти в

паз фиксирующим рычагом.

- Установить кожух 1 и снова опустить в паз.
