ATTENTION
• Le bornier se trouve sous le panneau latéral droit.
• Utiliser toujours un circuit indépendant et un disjoncteur magnétothermique pour l'alimentation électrique du climatiseur.
• Installer un dispositif de coupure et un disjoncteur magnétothermique adapté aux caractéristiques du climatiseur.
• Le disjoncteur doit être installé sur la ligne d'alimentation. Utiliser toujours un circuit muni d'un dispositif de coupure ayant une dis-
tance d'ouverture des contacts de 3mm au moins.
• L'installation électrique doit être réalisée conformément aux normes en vigueur afin de garantir un fonctionnement parfait et sûr du
climatiseur.
• Installer un dispositif de détection des fuites de courant (disjoncteur différentiel) conformément à la réglementation en vigueur dans le
pays d'installation.
• L'installation électrique doit être dimensionnée pour pouvoir supporter la charge électrique du climatiseur et des autres appareils élec-
triques utilisés. Si la puissance de l'installation électrique est insuffisante, augmenter la puissance.
• Quand il y a une baisse de tension et que la mise en marche du climatiseur est difficile, contacter le distributeur d'énergie pour aug-
menter la tension.

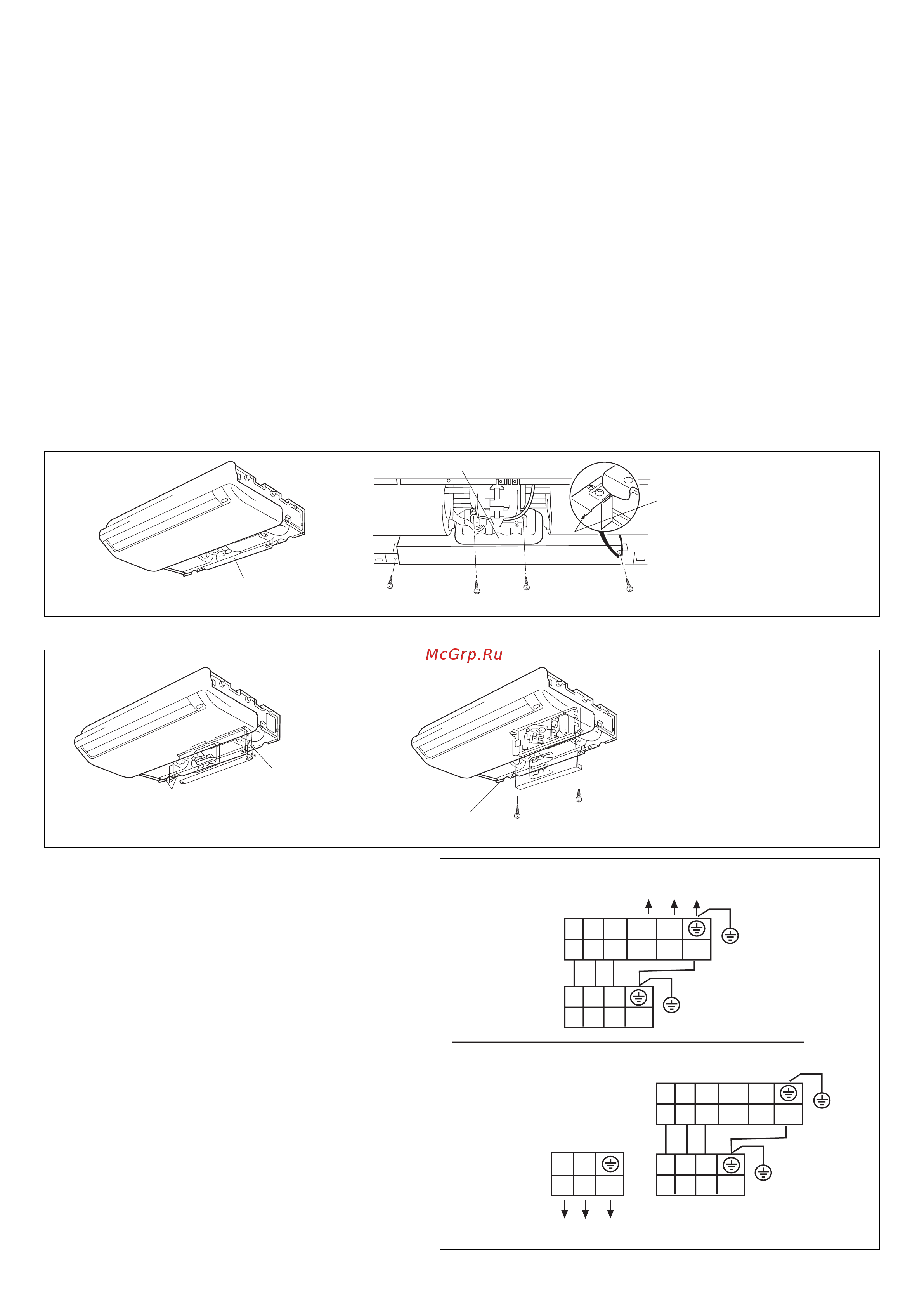

Raccordement de l'unité intérieure
(1) Retirer le boîtier électrique
(2) Sortir le boîtier électrique (3) Retirer le couvercle du boîtier électrique
(4) Branchements électriques
1. Retirer le serre-fil.
2. Placer l'extrémité des câbles de raccordement selon la
disposition montrée ci-contre.
3. Insérer complètement l'extrémité des câbles dans les
bornes.
4. Bloquer le câble de raccordement avec un serre-fil.
5. Fixer l'extrémité du câble de raccordement avec la vis.
30
Boîtier électrique
Boîtier électrique
Retirer les 4 vis auto-taraudeuses
ATTENTION
Ne pas retirer ces vis.
Si on les enlève le
boîtier électrique tombe.
ATTENTION
Ne pas écraser les fils
plombés placés entre le
boîtier électrique et la
base de l'appareil.
Boîtier électrique
Base
Couvercle du boîtier électrique
Retirer les trois vis auto-taraudeuses
L N
Bornier unité
intérieure
Bornier unité
intérieure
Bornier unité
extérieure
Bornier unité
extérieure
1 2 3 N L
Alimentation: 1PH, 220-230V~, 50Hz
Alimentation: 1PH, 220-230V~, 50Hz
Y/G
1 2 3
Y/G
1 2 3 N L
Y/G
1 2 3
Y/G
Modèle 122, 182 (EAA)
Modèle 242, 182 (ERA)
