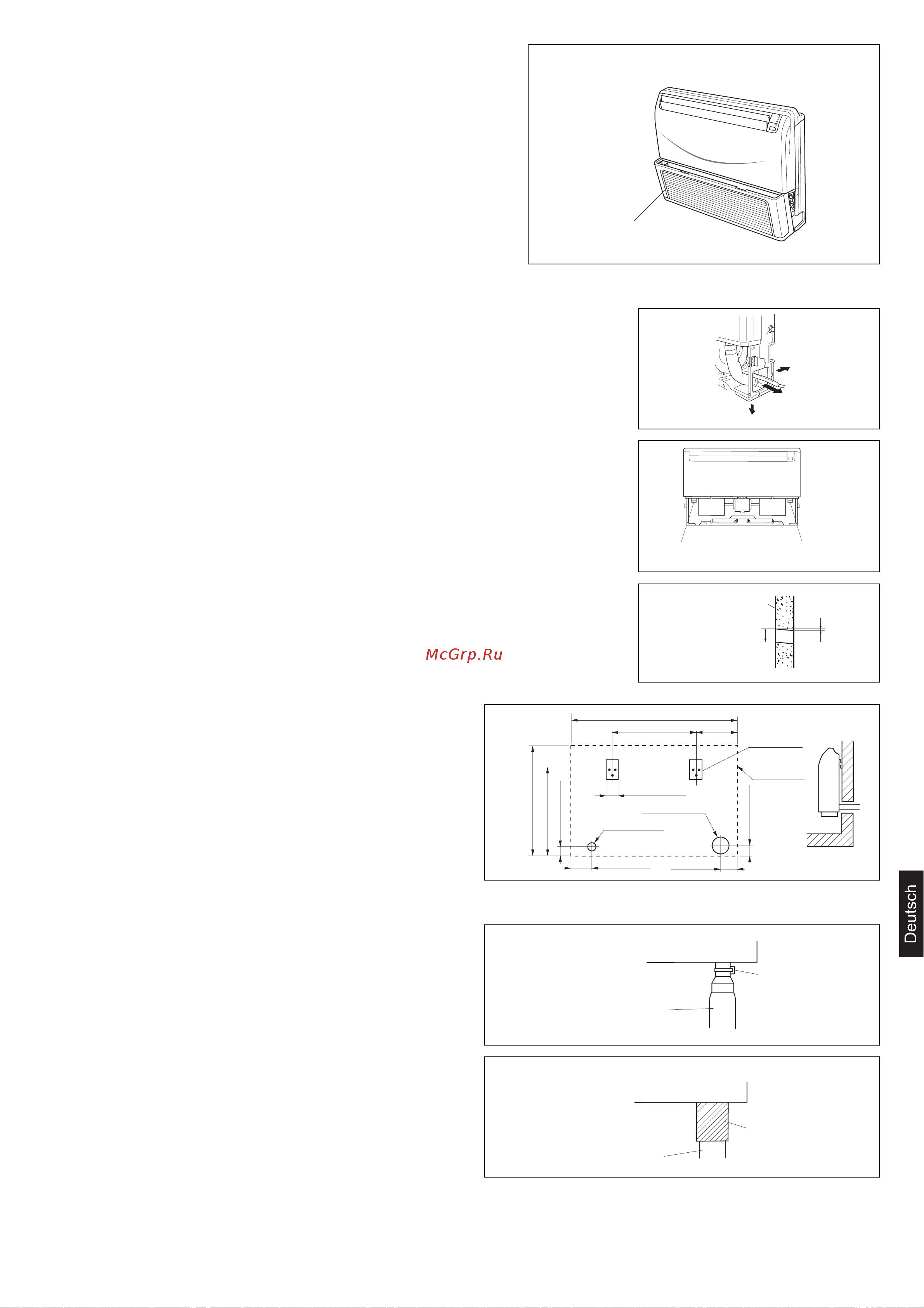

Vorbereitungen für die Installation
Das Luftansauggitter entfernen
Das Luftansauggitter öffnen und die drei, vier oder sechs Schrauben
entfernen.
Hinweis:
Das Außengerät kann vor der Installation des Innengeräts angeschlossen
werden. Die günstigste Vorgehensweise wählen.
A. BODENINSTALLATION
1. Öffnung für die Durchführung der Leitungen
Für die Anschlussleitungen und den Kondensatschlauch die beste Richtung wählen.
Möglich sind drei verschiedene Richtungen, siehe Darstellung in der Abbildung.
Der Kondensatschlauch kann sowohl links, als auch rechts angeschlossen werden.
Nach der Auswahl der Richtung in der Wand eine Öffnung mit einem Durchmesser von 7
cm ausbilden, die so beschaffen ist, dass die direkt nach außen führende Leitung nach
unten geneigt ist, damit das Wasser besser abfließt. Wenn der Schlauch auf der Rückseite
austritt, an der in Abb. A angegebenen Position eine Öffnung herstellen.
Für die Wandbefestigung des Innengeräts die Halterungen an
den in der Abbildung angegebenen Positionen montieren und
das Gerät an der Wand aufhängen.
2. Montage des Kondensatschlauchs
Festlegen, ob der Kondensatschlauch links oder rechts
angeschlossen werden soll.
Den Kondensatschlauch in die Kondensatschale stecken und
den Schlauch mit der Nylonschelle befestigen.
Den Anschluss für den Kondensatabfluss mit Isoliermaterial
umwickeln.
Vite meccanica
Vite autofilettante
Vite autofilettante
Luftansauggitter
Rückseite
Rechts
Unten
Kondensatschlauch
(linke Seite)
Kondensatschlauch
(rechte Seite)
Wand
7cm
6mm
Innengerät Außengerät
Wandhalterung
Seite des
Geräts
65.5cm
99cm
50cm
24.5cm
6.5cm
12.5cm 10cm
6.5cm
53cm
4.5cm
7cm Öffnung
3.5cm Öffnung
Kondensatschale
Kondensatschlauch
Nylonschelle
Kondensatschale
Kondensatschlauch
Isoliermaterial
(Abb. A)
