ACHTUNG
• Die Klemmleiste befindet sich unter der rechten Seitenverkleidung.
• Stets eine eigene Leitung mit einem angemessenen Schutzschalter für die Stromversorgung des Klimageräts verwenden.
• Einen Netztrennschalter sowie einen angemessenen, für die besonderen Eigenschaften des Klimageräts geeigneten magnetother-
mischen Schutzschalter einbauen.
• Der Netztrennschalter muss auf einer permanenten Leitung eingebaut werden. Stets eine Schaltung mit Sicherungsautomat mit all-
poliger Trennung der Leiter und einem Isolierabstand von mindestens 3 mm zwischen den Kontakten der einzelnen Pole verwenden.
• Die elektrische Anlage ist entsprechend den geltenden gesetzlichen Bestimmungen herzustellen, sodass der einwandfreie und siche-
re Betrieb des Klimageräts gewährleistet wird.
• Entsprechend den im Installationsland geltenden einschlägigen gesetzlichen Bestimmungen und Vorschriften einen Fehlerstrom-
schutzschalter einbauen.
• Die Leistung der Stromversorgung muss so beschaffen sein, dass sie der elektrischen Ladung des Klimageräts und der anderen ein-
gesetzten Elektrogeräte entspricht. Wenn die Anschlussleistung der Netzstromversorgung nicht ausreichend ist, ist sie zu erhöhen.
• Bei Spannungsabfall und problematischer Inbetriebnahme des Klimageräts den Strombetreiber kontaktieren, um die Leistung der
Anschlussspannung zu erhöhen.

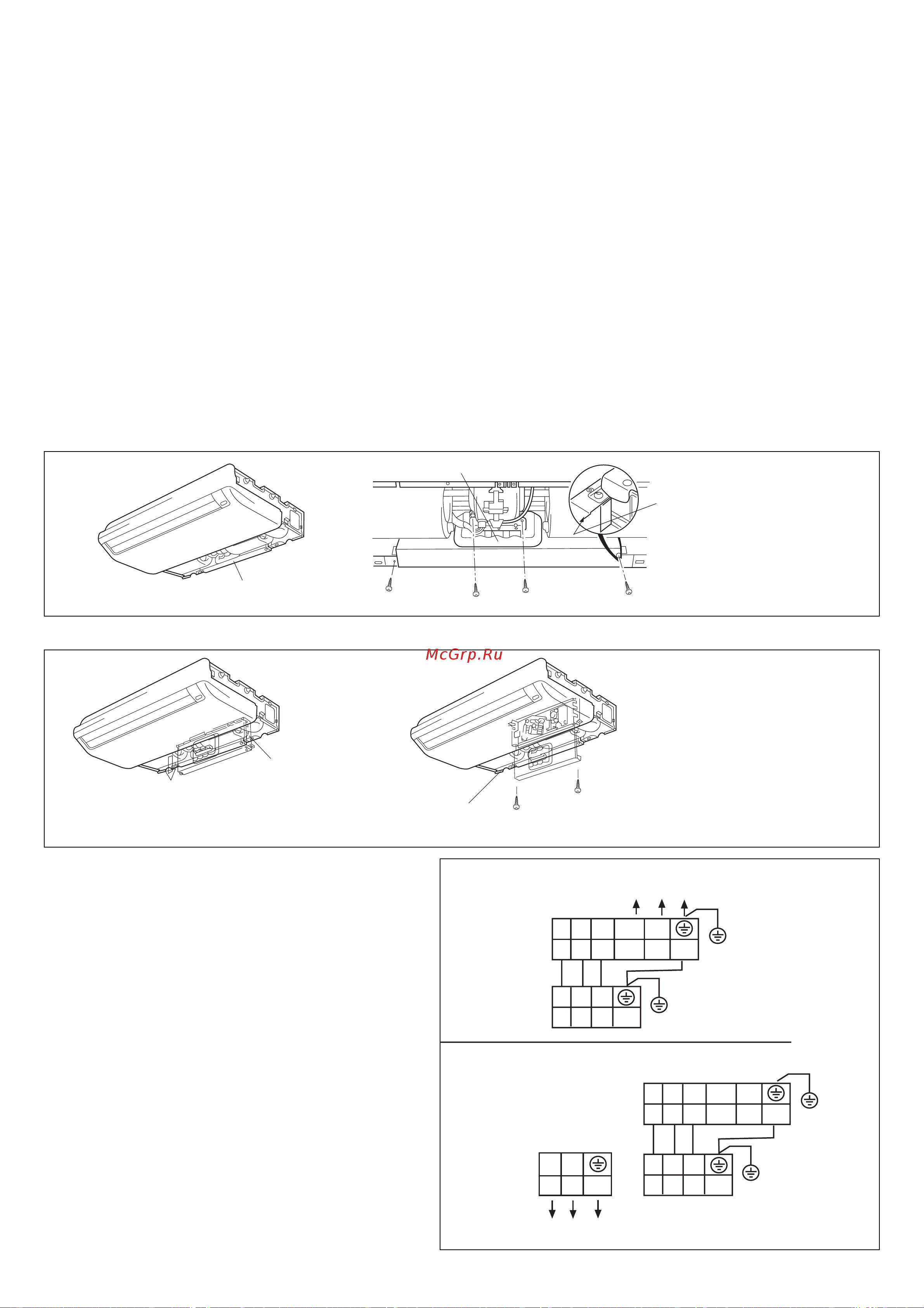

Anschluss des Innengeräts
(1) Den Elektrokasten entfernen
(2) Den Elektrokasten herausziehen
(3) Den Deckel vom Elektrokasten abnehmen
(4) Elektrische Anschlüsse
1. Den Kabelbinder entfernen.
2. Das Ende des Anschlusskabels entsprechend dem
nachfolgend aufgeführten Stromlaufplan verlegen.
3. Das Ende des Anschlusskabels vollständig in die
Klemmleisten einführen.
4. Das Anschlusskabel mit einem Kabelbinder fixieren.
5. Das Ende des Anschlusskabels vollständig mit der
Schraube befestigen.
30
Elektrokasten
Elektrokasten
Die 4 selbstschneidenden Schrauben entferneni
ACHTUNG
Diese Schrauben nicht
entfernen. Wenn sie
abgeschraubt werden, fällt
der Elektrokasten herunter.
ACHTUNG
Die Drähte mit Bleimantel
zwischen dem Elektrokasten
und dem Boden des Geräts
dürfen nicht gequetscht werden.
Elektrokasten
Boden
Deckel des Elektrokastens
Die drei selbstschneidenden
Schrauben entfernen
L N
Klemmleiste
Innengerät
Klemmleiste
Innengerät
Klemmleiste
Außengerät
Klemmleiste
Außengerät
1 2 3 N L
Netzstromversorgung: 1PH, 220-230V~, 50Hz
Netzstromversorgung: 1PH, 220-230V~, 50Hz
Y/G
1 2 3
Y/G
1 2 3 N L
Y/G
1 2 3
Y/G
Modell 122, 182 (EAA)
Modell 242, 182 (ERA)
