Under ceiling
2 cm
or more
Ceiling
Indoor unit
30 cm
or more
Left
Right
1.5m

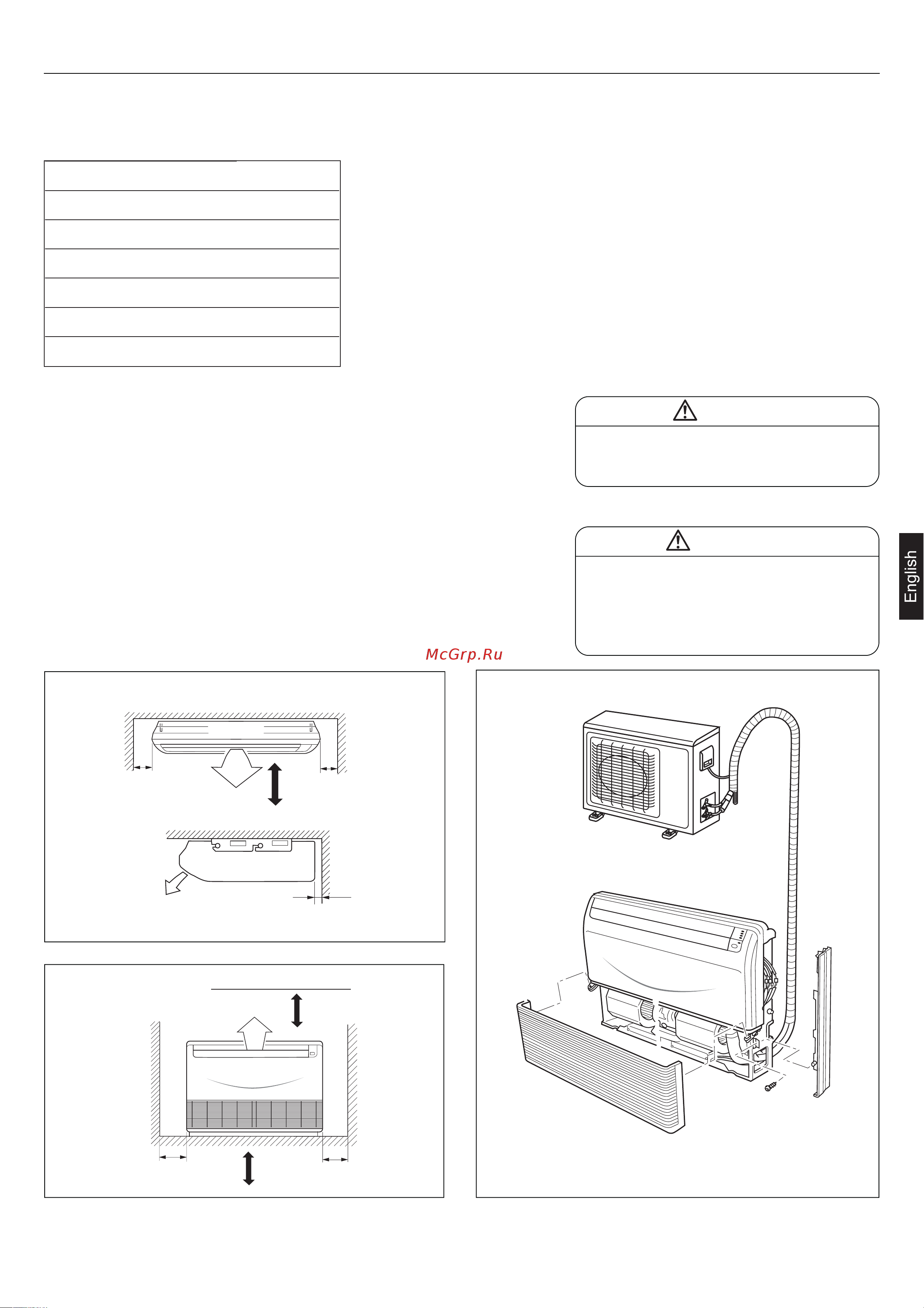

SELECTING THE MOUNTING POSITION
Install at a place that can withstand the weight of
the indoor and outdoor units and install positively
so that the units will not topple or fall.
WARNING
Decide the mounting position with the customer as follows:
(1) Install the indoor unit level on a strong wall, floor, ceiling which is
not subject to vibration.
(2) The inlet and outlet ports should not be obstructed.The air should
be able to blow all over the room.
(3) Install the unit near an electric outlet or special branch circuit.
(4) Do not install the unit where it will be exposed to direct sunlight.
(5) Install the unit where connection to the outdoor unit is easy.
(6) Install the unit where the drain pipe can be easily installed.
(7) Take servicing etc. into consideration and leave the spaces
shown in the figure below. Also install the unit where the filter can
be removed.
Floor console
Outdoor unit
Indoor unit
30 cm
or more
30 cm
or more
1.5m
1.5m
Left
Right
may be difference
Installation Procedure
25
(1)Do not install where there is the danger of com-
bustible gas leakage.
(2)Do not install near heat sources.
(3)If children under 10 years old may approach
the unit, take preventive measures so that they
cannot reach the unit.
CAUTION
The following installation parts are optional parts. Use them as required.
INSTALLATION PARTS
Optional parts
Adhesive tape
Saddle (L.S) with screws
Drain hose
Heat insulation material
Piping hole cover
Putty
Plastic clamp
