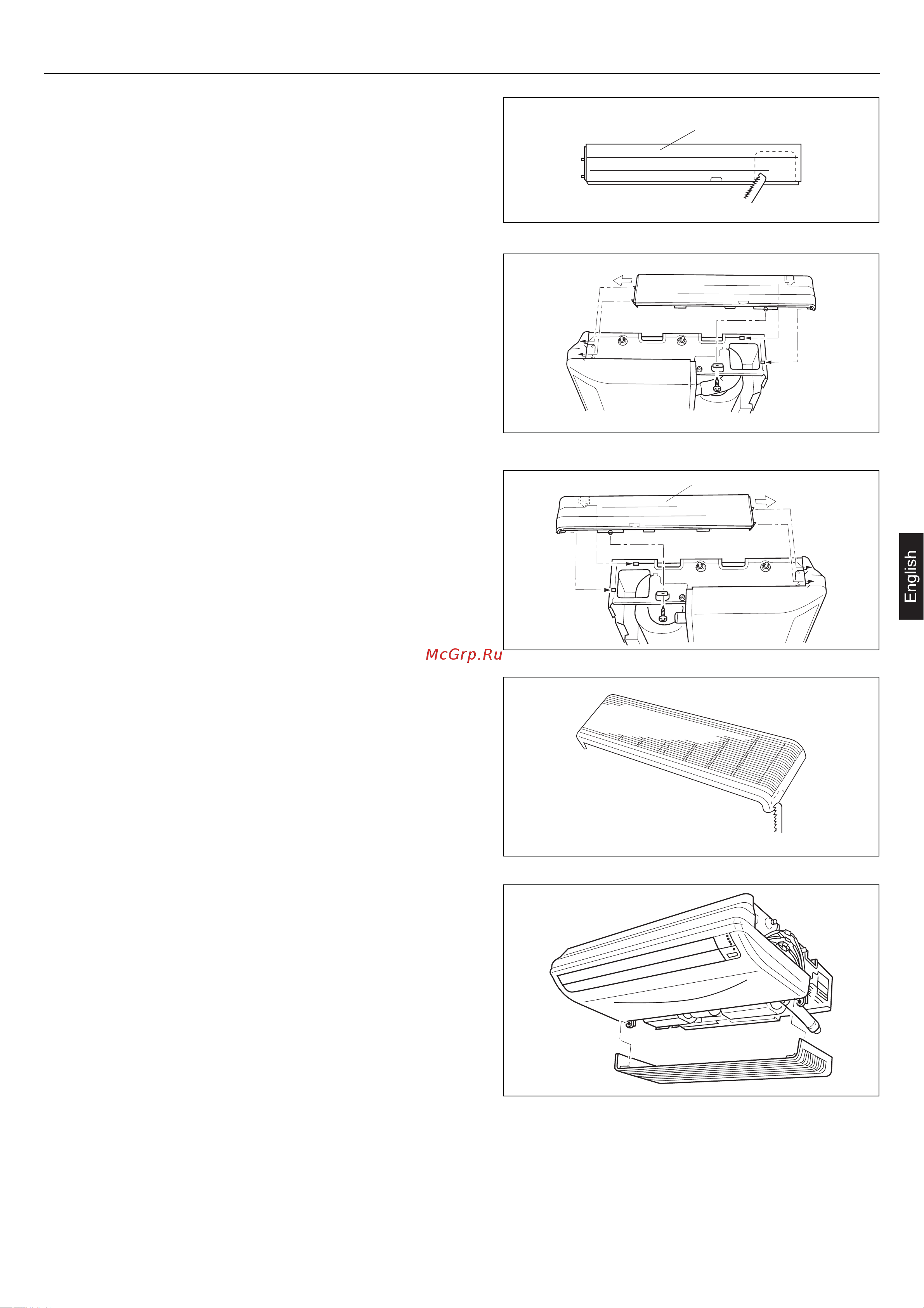

MOUNT THE COVER PLATE AND THE INTAKE GRILL
1.Mount the cover plate (right)
(1) Cut a pipe exit hole in the right plate. This is only when
the pipe exits from the right side. This operation is not required
when the protrusion is on the top or rear.
Cover plate (right)
(2) Join the cover plate (right) and mount with screws.
Join the cover plate (left) and mount with screws.
2. Mount the cover plate (left)
(2) Insert the hinges on the bottom of the intake grill into the
holes in the base assembly. Then mount the arms to the
three areas on the top of the intake grill.
(1) Cut the right side of the intake grill. This is only when
the pipe exits from the right side
3. Mount the intake grill.
Installation Procedure
31
31
