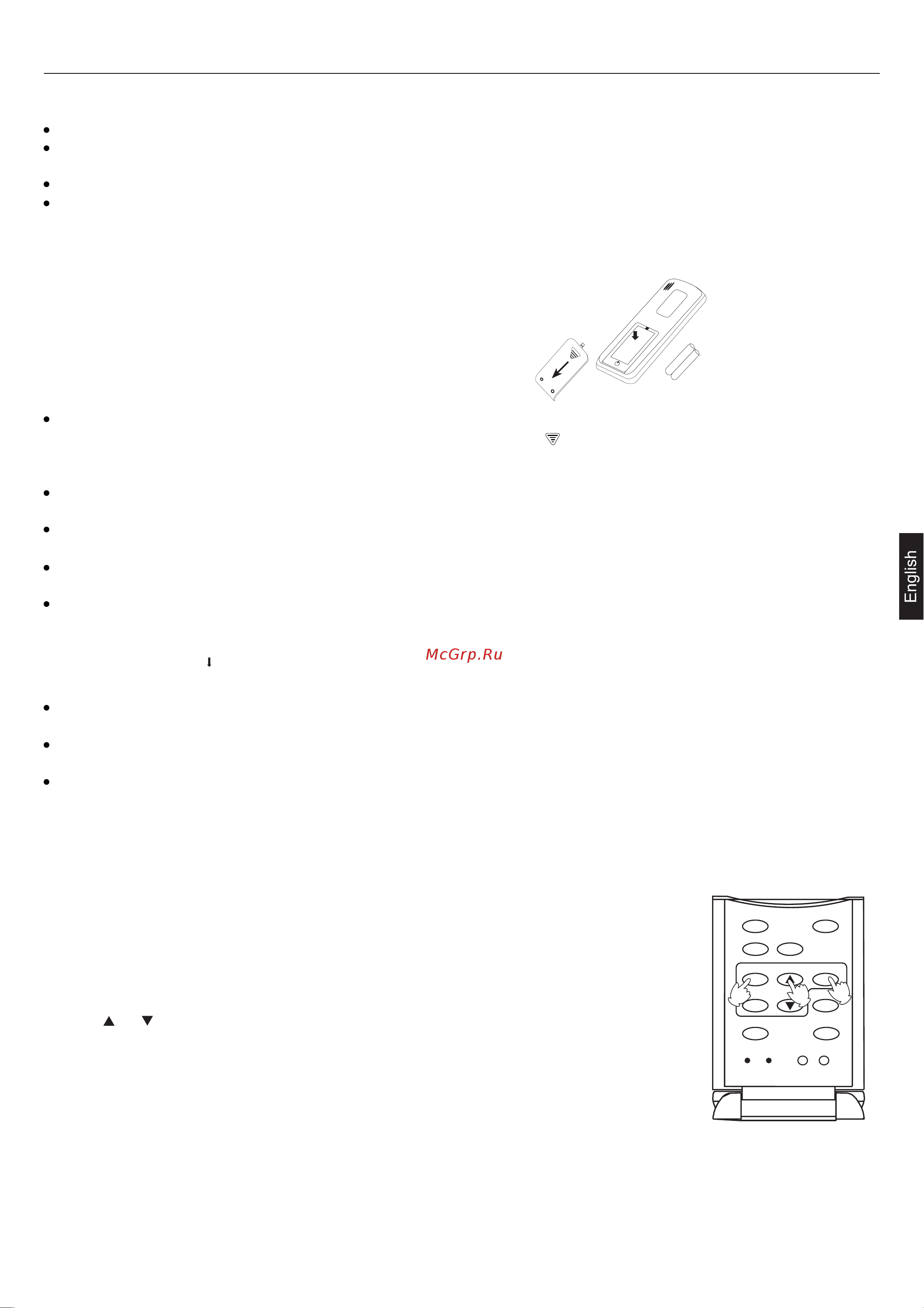

Parts and Functions
9
Clock Set
Battery loading
Remote Controller Operation
When in use, direct signal transmission head to the receiver placed on the indoor unit.
The distance between the remote controller and the receiver should be max 7m and there should be no obstacle between
them.
Do not throw the remote controller to prevent it from being damaged.
When operating the remote controller in an area where electronically controlled lights are installed or wireless handsets
are used, please move closer to the indoor unit as the function of the remote controller might be affected by signals emitted
by the above mentioned equipments.
When the unit is started for the first time or after replacing batteries in remote controller, clock
should be adjusted as follows:
1.Press CLOCK button, clock indication of " AM " or " PM " flashes.
2.Press or to set correct time. Each press the time will increase or decrease by 1 min.
If the button is kept pressed, the time will increase or decrease quickly.
3.Press "SET" button to confirm the time setting. AM or PM stop flashing, while clock starts
working.
Note:AM means morning and PM means afternoon.
Note:
FRESH
HIGH/SO
TIMER
SET
FILTER
HEALTH
RESET
LOCK
SLEEPMODE
CLOCK
CODE
LIGHT
3
2
1
HEAT
Batteries are fitted as follows:
Remove the battery compartment lid
Slightly press and disengage the battery compartment lid marked with "
" and then hold the remote controller by the
upper section and then remove the battery compartment lid by pressing in the direction of the arrow as shown in the figure
above.
Loading the battery
Ensure that batteries are correctly placed in the compartment as required for positive and negative terminals.
Replacing the battery compartment lid
The battery compartment lid is reinstalled in the reverse sequence.
Display review
Press the button to see if batteries are properly fitted. If no display appears, refit the batteries.
Confirming indicator
If no indication is displayed after press ON/OFF button, reload the batteries.
Caution: if the remote controller does not operate as designed after fitting new batteries of the same type, press the
Reset button (marked ) with a pointed article.
+ -
- +
It is recommended that the batteries should be removed from the compartment if the remote controller is not used for an
extended period.
The remote controller is programmed for automatic test of operation mode after the batteries are replaced. When the
test is conducted, all icons will appear on the screen and then disappear if the batteries are properly fitted.
When throw away the waste batteries, please perform in accordance with the local regulation.
