Operation
11

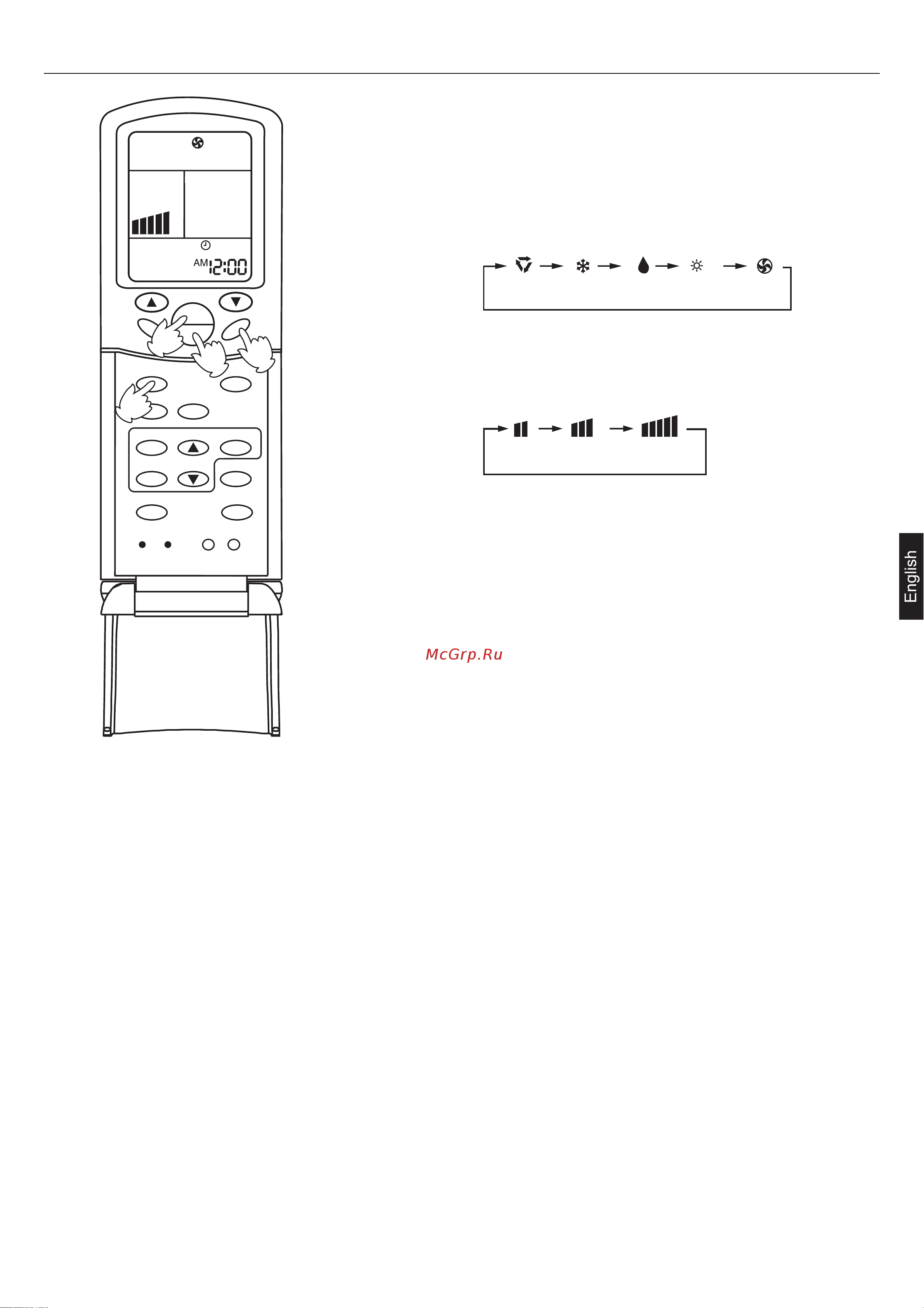

Fan Operation
About FAN mode
When the air conditioner runs in FAN mode, it is not possible
to select AUTO FAN or to set temperature.
Press ON/OFF button to start your air conditioner.
Previous operation status appears on LCD (except for
TIMER, SLEEP, and SWING setting).
(1) Unit start
Press ON/OFF button to stop unit.
(4) Unit stop
(3) Adjust fan speed
Press FAN button. Each press, the fan speed changes as
follows:
Air conditioner will run at the selected fan speed.
When in AUTO mode, the unit will adjust fan speed according
to room temperature automatically.
LOW
MID
HIGH
Then select FAN mode.
Press MODE button. Each press, the operation mode
changes as follows:
(2) Select operation mode
AUTO
FANHEATCOOL DRY
FRESH
HIGH/SO
TIMER
SET
FILTER
HEALTH
RESET
LOCK
SLEEP
FAN
TEMP
ON
OFF
SWING
MODE
CLOCK
CODE
LIGHT
4
1
3
2
HEAT
