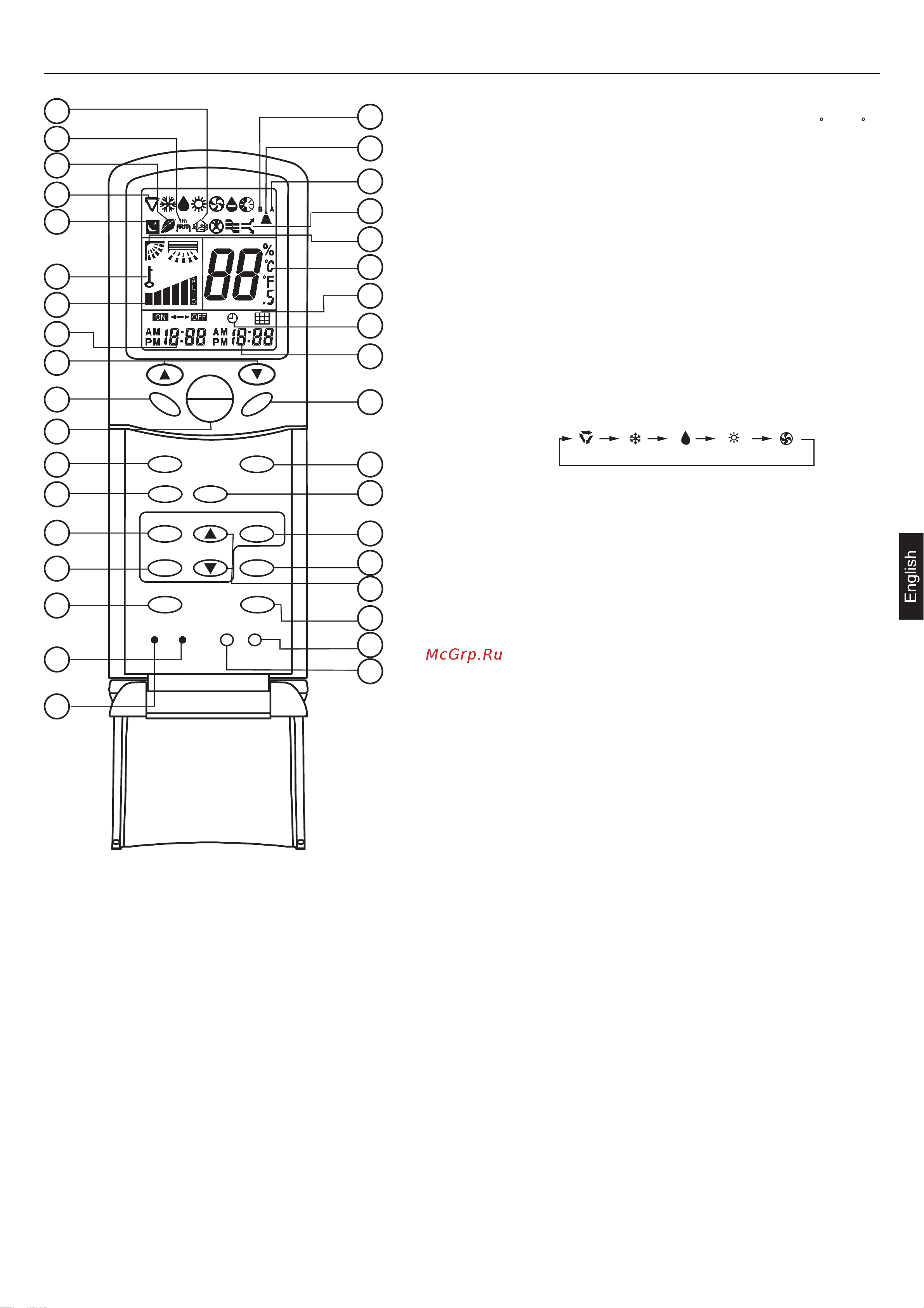

Parts and Functions
7
2.SWING Button
If you press this button once, auto swing will be activated.
If you press this button again, the louver will fix in the present
position.
3.Power ON/OFF Button
Used for unit to start or stop.
After power on, the LCD of remote controller will display
the previous operation state (except for TIMER,SLEEP and
SWING state).
6.CLOCK Button
Used to set correct time.
7.TIMER Button
Used to select TIMER mode:TIMER ON,TIMER OFF,
TIMER ON-OFF.
(Note: if the time of TIMER ON is the same as TIMER OFF,
TIMER ON-OFF cannot be set)
10.RESET Button
Press this button by using a sharp article to resume the
correct operation of the remote controller in case of need,
for example, in case of malfunctions due to electromagnetic
disturbance.
13.HOUR Adjustment Button
Used to set clock and timer setting
8. FILTER Button
Used to set up/down function of filter.
9.CODE Button
Used to select Code A or B, Normally at Code A. As you
cann't controll the indoor unit, please change the Code to
B.
14.HIGH/SO Button
Used to select HIGH or SOFT operation.
11.LIGHT Button
Used to light the control panel
12.LOCK Button
Used to lock operation button and LCD display contents.
If you press this button, the other buttons come out of
function and lock state display appears; if you press it again,
lock state will be no more active and lock state display will
disappear.
1.TEMP Setting Button
Used to set temperature. The temperature ranges: 16 C~ 30 C.
5.HEALTH Button
Used to set health operation function.
4.Operation MODE Button
Used to select operation mode.
Every time you press MODE button, operation mode changes
according to following sequence:
Code A:
COOLAUTO FAN
HEATDRY
28
29
30
31
32
33
34
35
1
2
3
4
5
6
7
8
9
10
11
12
36
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
FRESH
HIGH/SO
TIMER
SET
FILTER
HEALTH
HEAT
RESET
LOCK
SLEEP
FAN
TEMP
ON
OFF
SWING
MODE
CLOCK
CODE
LIGHT
