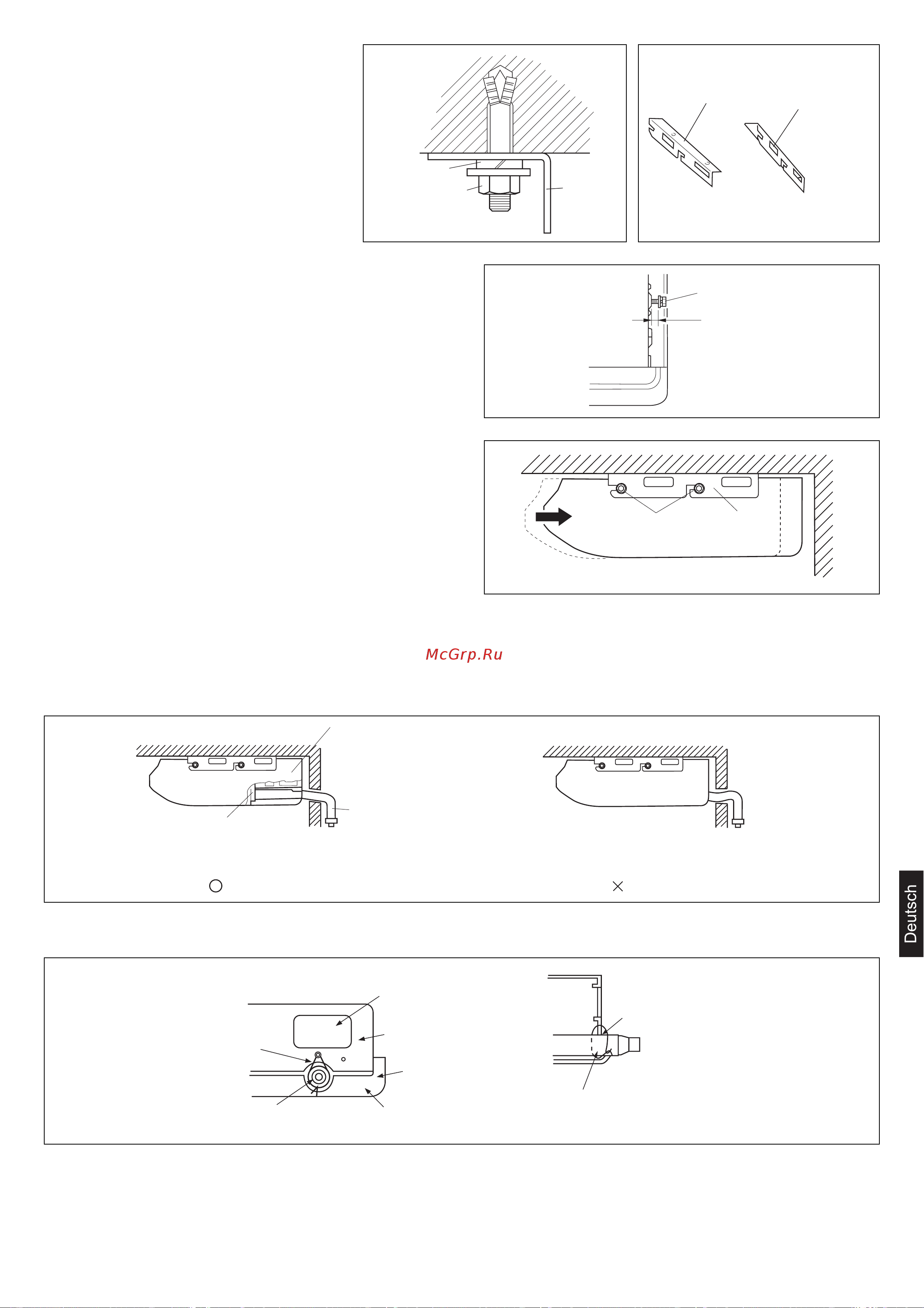

3. Befestigung der Halterungen
Die Halterungen mit den Muttern,
Unterlegscheiben und Federringen
montieren (Abbildung an der Seite).
4. Installation des Innengeräts
Die Sechskantschrauben laut Abbildung einstellen.
Das Innengerät an den Halterungen befestigen.
Dann die Sechskantschrauben an beiden Seiten festziehen.
5. Montage des Kondensatschlauchs
Festlegen, ob der Anschluss der Kondensatabflusses links oder rechts erfolgen soll.
Den Kondensatschlauch in die Kondensatschale einführen; dann den Schlauch mit der Nylonschelle befestigen.
Den Anschluss für den Kondensatabfluss mit Isoliermaterial umwickeln.
Der Kondensatschlauch muss im Vergleich zur Austrittsstelle aus dem Innengerät immer nach unten geneigt sein.
Wenn der Kondensatschlauch zur Rückseite des Geräts geführt wird, muss er mit Hilfe des VT Kabels fixiert werden.
ACHTUNG
Nach Fertigstellung der Leitungsanschlüsse die Verbindungen auf Kältemittelleckagen prüfen.
Sechskantschraube
von 8 bis 13 mm
Innengerät
Schraube
Halterung
Innengerät
OK
Die Lochabdeckung
entfernen
Den Anschluss des
Kondensatabflusses unterhalb
dieser Stelle positionieren.
Kondensatschlauch
NEIN
VT-Kabel
Anschluss für Kondensatabfluss
Öffnung für die Leitung
Boden (Unterseite)
Ansauggitter
VT-Kabel
Den Kondensatschlauch
durch diesen Punkt führen
Das Gitter aufschneiden
Federring
Sechskantschraube
Halterung
Halterung (rechts)
Halterung (links)
