25

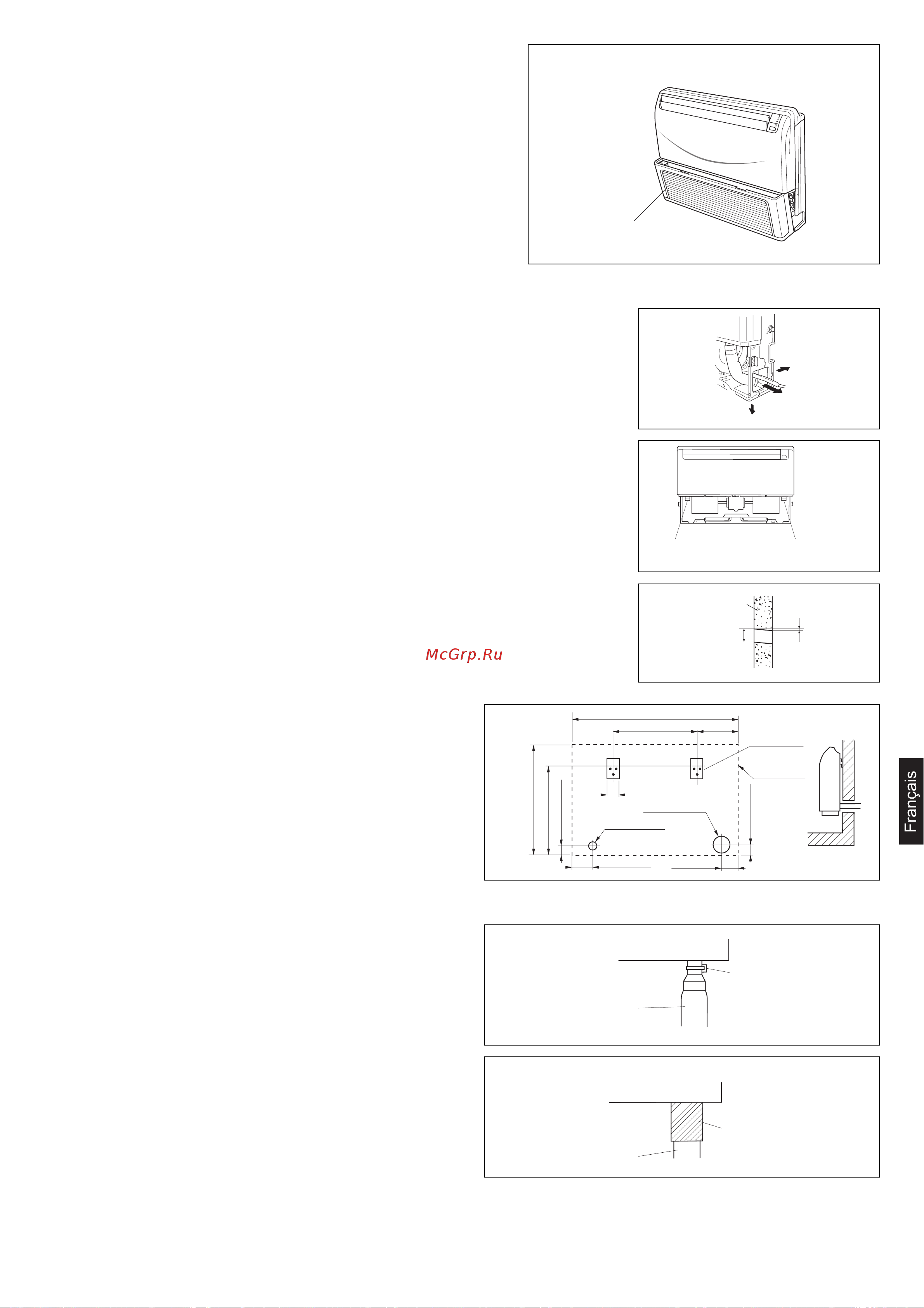

Préparation de l'installation
Retirer la grille d'aspiration de l'air
Ouvrir la grille d'aspiration et retirer les trois ou quatre ou six vis.
Note :
L'unité extérieure peut être raccordée avant que l'unité intérieure ne soit
installée.Choisir l'ordre d'installation qui convient le mieux.
A. INSTALLATION AU SOL
1. Perçage du trou pour le passage des tuyauteries
Choisir la meilleure direction pour les liaisons et pour le tuyau d'évacuation des condensats.
Il y a trois directions possibles comme illustré sur la figure.
Le tuyau d'évacuation des condensats peut être raccordé du côté gauche ou du côté droit.
Après avoir choisi la direction, percer un trou de 7 cm de diamètre dans le mur de façon à
ce que le tuyau dirigé vers l'extérieur soit incliné vers le bas pour faciliter l'évacuation de
l'eau. Si la sortie du tuyau est positionnée vers l'arrière, percer un trou à l'endroit indiqué à la
Fig. A
Pour fixer l’unité intérieure au mur, monter les étriers de support
conformément aux positions illustrées sur la figure et suspendre
l’appareil au mur.
2. Installation du tuyau d'évacuation des condensats
Choisir si on veut raccorder le tuyau d'évacuation des
condensats du côté gauche ou du côté droit.Insérer le tuyau
d'évacuation des condensats dans le bac à condensats, puis
fixer le tuyau à l'aide du collier en nylon.
Enrouler l'isolant autour du raccord évacuation condensats
Vite meccanica
Vite autofilettante
Vite autofilettante
Grille d'aspiration de l'air
Arrière
Droite
Bas
Tuyau évacuation des
condensats (côté gauche)
Tuyau évacuation des
condensats (côté droit)
Mur
7cm
6mm
Unité intérieure Unité extérieure
Étrier
d'ancrage
Côté
de l'unité
65.5cm
99cm
50cm
24.5cm
6.5cm
12.5cm 10cm
6.5cm
53cm
4.5cm
7cm Trou
3.5cm foro
Bac à condensats
Tuyau évacuation
condensats
Collier en nylon
Bac à condensats
Tuyau évacuation
condensats
Isolant
(Fig. A)
