XL-MP110DVR
6
Общая информация
RATED LINE
VOLTAGE
RATED SPEAKER IMPEDANCE:
6 OHMS MIN.
RIGHT
RIGHT LEFT
50/9
100/10
FM/AM
(
kHz
)
VIDEO/AUX IN
SPAN
SELECTOR
SUBWOOFER
PRE-OUT
SPEAKERS
LEFT
AC INPUT
SPEAKERS
LIGHT-UP
LEFT
RIGHT
S-VIDEO
OUT
VIDEO
OUT
OPTICAL
VIDEO OUT
COMPOMENT
DIGITAL
OUT
YP
R
P
B
ANTENNA
FM
AM LOOP
13
12
10
11
8
4
2
7
6
5
3
1
9
3
4
5
1
2

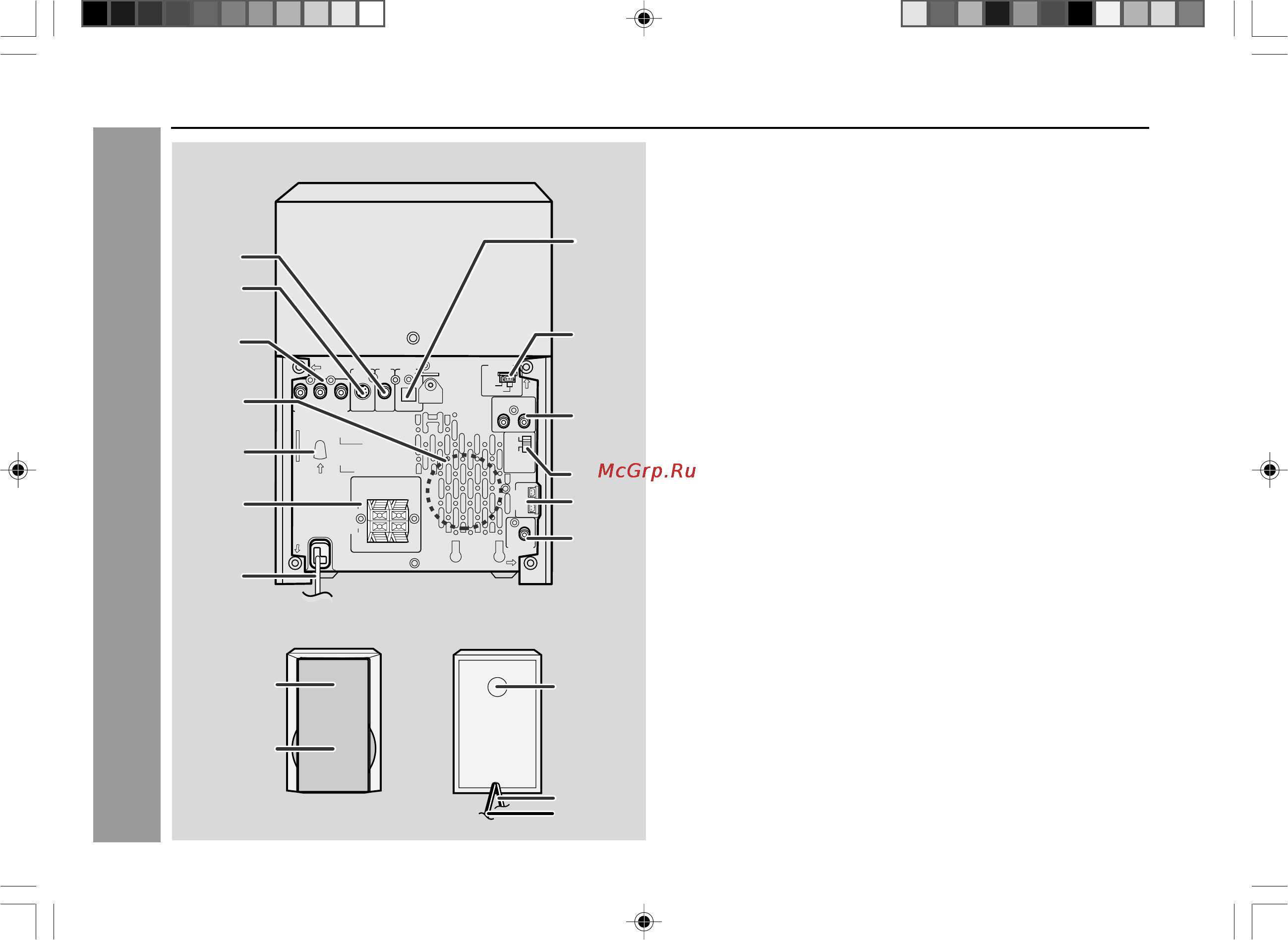

H Задняя панель
Страница для справок
1. Разъем Video Out ......................................................................... 11, 20
2. Разъем S-Video .................................................................................. 20
3. Разъемы компонентных видеовыходов (Component Video Out)
.............................................................................................................. 12
4. Охлаждающий вентилятор
5. Селектор напряжения переменного тока ................................... 13
6. Гнезда для подключения громкоговорителей ....................... 9, 11
7. Сетевой шнур переменного тока ............................................... 9, 13
8. Разъем цифрового аудиовыхода (Audio Digital Out) .................. 65
9. Рамочная ЧМ/AM-антенна ............................................................ 9, 10
10. Входные гнезда видео/вспомогательного оборудования
(аудиосигнала) ................................................................................... 65
11. Селекторный переключатель диапазона .................................... 14
12. Гнезда для подключения громкоговорителей с подсветкой .. 10
13. Гнездо предварительного выхода сабвуфера ........................... 65
Примечание:
Данное устройство оборудовано внутри охлаждающим вентилятором для
улучшения теплоотвода. Убедитесь, что отверстие вентилятора не
закрыто, поскольку вентиляция может быть нарушена.
H Акустическая система
1. Динамик верхних звуковых частот
2. Динамик нижних звуковых частот
3. Канал отражателя нижних частот
4. Провод громкоговорителя
5. Провод для подключения громкоговорителей с подсветкой
Органы управления и индикаторы (продолжение)
XL-MP110DVR 06-08 4/26/05, 8:54 AM6
