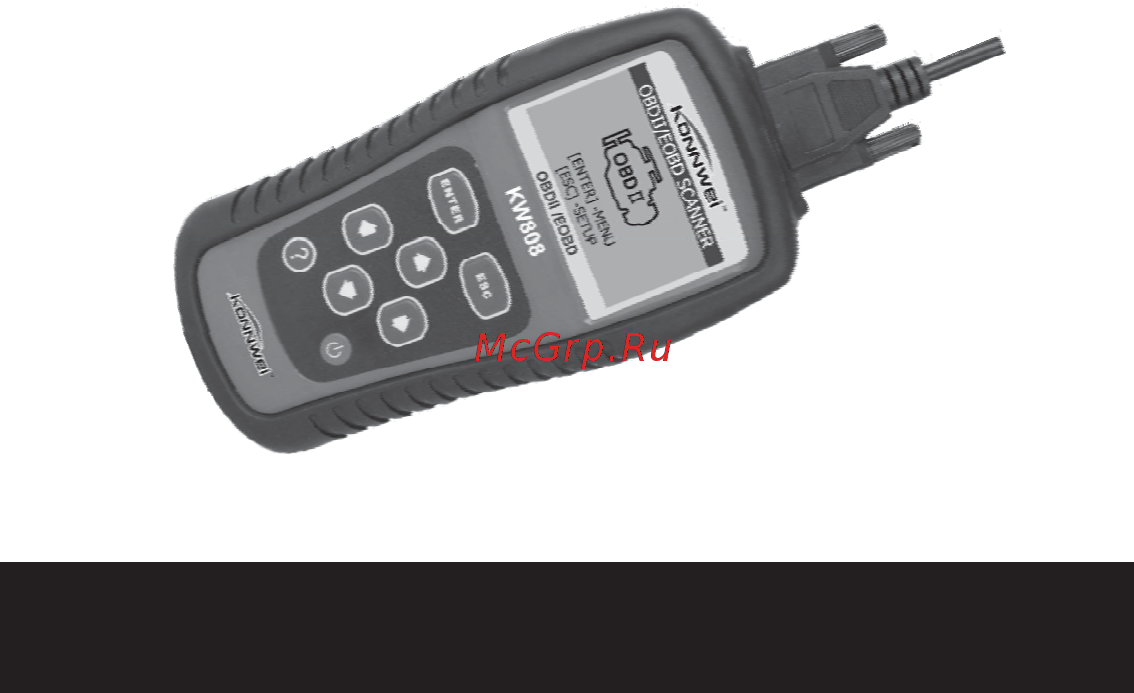

Konnwei KW 808 Руководство по эксплуатации онлайн
Содержание
- Меры предосторожности и предупреждения 3
- Встроенная система диагностирования obd ii 4
- Диагностические коды неисправностей dтс 5
- Диагностический код неисправности 5
- Пример дкн 5
- Место расположения диагностического разъёма 6
- Мониторы готовности obd ii 7
- Мониторы периодического контроля 8
- Состояние готовности мониторов obd ii 8
- Терминология obd ii 9
- Подключение устройства 14
- Символьные обозначения 14
- Konnwe 15
- Совместимость 15
- Библиотека диагностических кодов неисправностей dtc lookup 16
- Настройки системы 18
- Настройка контрастности 19
- Настройка языка 19
- По умолчанию установлен английский язык 19
- С помощью кнопок вверх вниз выберите нужный язык и нажмите кнопку enter чтобы сохранить выбор и вернуться предыдущее меню 19
- С помощью кнопок вверх вниз установите контрастность дисплея и нажмите кнопку enter чтобы сохранить выбор и вернуться предыдущее меню 19
- Единицы измерения 20
- Звуковой сигнал 20
- По умолчанию звуковые сигналы включены 20
- По умолчанию установлены метрические единицы 20
- С помощью кнопок вверх вниз выберите нужное значение и нажмите кнопку enter чтобы сохранить выбор и вернуться предыдущее меню 20
- Самодиагностика 20
- Функция самодиагностики проверяет исправность дисплея и клавиатуры 20
- В меню информация об устройстве tool information вы можете посмотреть такую информацию как серийный номер и номер версии программного обеспечения сканера в главном меню используя кнопки вверх вниз выберите пункт меню и нажмите кнопку tool information enter 22
- Для возврата к предыдущему меню дважды нажмите кнопку esc 22
- Если при нажатии кнопки ничего не происходит то кнопка неисправна 22
- Информация об устройстве 22
- Примечание если нажать кнопку питания ее название не появиться на экране но сканер перезагрузиться если при нажатии этой кнопки ничего не происходит то кнопка неисправна 22
- В меню просмотр информации вы можете review data просматривать данные из последнего теста записанные с помощьюдиагностического прибора в главном меню используя кнопки вверх вниз выберитепунктменю и нажмите кнопку enter reviewdata 23
- Просмотр выбранной информации на экране 23
- Просмотр информации 23
- С помощью кнопок вверх вниз выберите нужную информацию и нажмите кнопку enter чтобы просмотреть ее 23
- Obd ii диагностика 24
- Чтение кодов 26
- Если обнаружен более чем один код ошибки используйте кнопки вверх вниз просмотравсех кодов ошибок 27
- При отсутствии в настоящее время диагностических кодов неисправностей на дисплее отображается no pending codes are stored in the module нет текущих кодов хранящихся в модуле подождите несколько секунд или нажмителюбуюклавишу длявозвратав менюдиагностики просмотр диагностических кодов неисправности и их определенияна экране 27
- С помощью кнопок вверх вниз выберите stored codes pending codes сохраненные коды или текущие коды и нажмитекнопкуenter 27
- Внимание при стирании диагностических кодов неисправностей вы можете удалить не только коды хранящиеся в бортовом компьютере автомобиля но также данные стоп кадра и специфические данные конкретного производителя кроме того состояние i m мониторов готовности сбросится в статус не готов или не завершен не стирайте коды неисправностей до полной проверки системытехником стирание кодов неисправностей проводить только при неработающем двигателе незаводите двигатель с помощью кнопок вверх вниз в меню diagnostic menu erase codes меню диагностики выберите пункт стирание кодов подтвердитевыборнажав кнопку enter 28
- Если извлекаемые дкн содержат специальные данные от какого либо конкретного производителя нажмите любую клавишу чтобы выбрать производителя транспортного средства с помощью кнопок вверх вниз сделайте выбор дляподтверждениянажмите кнопку enter 28
- Стирание кодов 28
- На экране появиться предупреждающее сообщение с запросомна подтверждение 29
- При неудачном удалении кодов появиться сообщение erase failure turn key on with engine off удалене не удалось заглушите двигатель 29
- Чтобы отменить решение нажмите кнопку esc или используя кнопки влево вправо выберите нет и no нажмите дляподтверждения enter появиться сообщение command cancelled команда отменена подождите несколько секунд или нажмите любуюклавишу длявозвратакменю диагностики чтобы подтвердить удаление кодов неисправности нажмитеenter после успешного стирания кодов неисправностей на экране сканера появиться сообщение erase done стирание завершено 29
- Подождите несколько секунд пока диагностический сканерпроверяетpid map 30
- Просмотрданных функция просмотра данных позволяет просматривать pid данные компьютерного модуля транспортного средства в реальномвремени чтобы посмотреть текущую информацию используя кнопки вверх вниз в меню diagnostic menu меню диагностики выберите пункт live data текущая информация подтвердитевыборнажатиемкнопки enter 30
- С помощью кнопок вверх вниз выберите view data просмотрданных и нажмите кнопку enter 30
- Текущая информация 30
- Rpm min 975 31
- Если вы хотите просмотреть полное наименование выделенногоpid нажмите кнопку справки если значок g появляется при выделении какого либо pid это указывает на наличие графической информации для ее просмотранажмите кнопку enter 31
- Нажмитекнопкуesc длявозвратав предыдущееменю 31
- Просмотр текущих данных на экране используйте pid кнопки вверх вниз для переключения экранов если вся информация не помещаетсяна одномэкране 31
- Просмотрполногонабора данных чтобы просмотреть полный набор данных используйте кнопки вверх вниз чтобы выбрать пункт complete data set полный набор данных в меню view data просмотр данных и нажмитекнопку enter 31
- Всего возможно выбрать максимум 18 pid если количество выбранных превышает 18 появится pid сообщение the selected data list is full выбранный список данныхполон 32
- Выбранные параметры обозначены сплошными квадратами 32
- Просмотр пользовательского набора данных 32
- Следуйтеинструкции на экране 32
- Чтобы просмотреть пользовательский набор данных используйте кнопки вверх вниз чтобы выбрать пункт custom data set пользовательский набор данных в меню viewdata просмотрданных и нажмите кнопку enter 32
- Выберите ячейку памяти в которую хотите поместить записываемыеданные 34
- Выберитережимзаписи данных 34
- Если данные от ранее диагностируемого транспортного средства не были удалены то данные из текущего теста будут сохранены во временном кэше при выборе ручного запуска на дисплееотобразитсясообщение 34
- При выборе автоматического запуска на дисплее отобразитсясообщение 34
- A previous recording exists do you want to overwrite it 35
- Record data 35
- Record done playback data 35
- Select memory 35
- Выбор ячейки памяти 35
- Диагностический сканер будет записывать pid данные пока пользователь не нажмет кнопку esc выбранное место памяти не окажетсязаполненным или он не завершит запись после успешной записи данных на экране появиться сообщениесзапросомна их воспроизведение 35
- Запись данных 35
- Запись завершена воспроизвести данные 35
- Значок звездочка указывает на то что в ячейке памяти естьпредыдущаязапись при выборе ячейки памяти отмеченных значком звездочка появляется сообщение с запросом на перезапись старыхданных 35
- Имеются сохраненные данные хотите перезаписать их 35
- При подтверждении записи появитсясообщение 35
- Получение i mсостояния готовности 36
- Проверкауровнякислорода o2 38
- Если ваше транспортное средство не поддерживает ни одного датчика кислорода вы получите сообщение об ошибке 39
- Если ваше транспортное средство поддерживает несколько датчиков кислорода вам будет предоставлен выбор 39
- Послеподтверждения выборавы получите информацию 39
- Monitor test on board встроенная диагностика наиболее полезна после технического обслуживания или после стирания памяти эбу бортовая диагностика для транспортных средств не поддерживающих протокол передачи данных can отображает результаты испытаний и параметры для выхлопной системы и силовых компонентов которые не постоянно контролируются идентификаторы испытаний и компоненты определяются изготовителем транспортногосредства 40
- Встроенная диагностика 40
- Если ваше транспортное средство не поддерживает этот режимдиагностики появитсясообщениеобошибке 41
- Если ваше транспортное средство поддерживает протокол передачи данных вам будет предоставлен can выборпарамтеров 41
- Тест отдельных компонентов 42
- Функция тест компонентов позволяет component test провести испытание на герметичность для системы evap система улавливания паров бензина автомобиля диагностический прибор сам по себе не выполняет проверку на герметичность но подает команды на бортовой компьютер автомобиля чтобы начать тестирование различные производители транспортных средств могут иметь различныекритерии и методыпроведения испытания перед началом тестирования обратитесь к инструкции по эксплуатации транспортного средства для получения болееподробногоописания компонентов 42
- Если ваше транспортное средство не поддерживает этот режимдиагностики появитсясообщениеобошибке 43
- Информацияоб автомобиле 43
- Функция информация об автомобиле vehicle info позволяет просмотреть идентификационный номер автомобиля vin vehicle identification no идентификационный номер калибровок сid calibration id проверочный номер калибровок cvn calibration verification nos а также эффективное время работы двигателя 43
- Двигатель выкл 44
- Установленные модули 45
- Функция установленные модули modules present позволяет просматривать идентификаторы установленных модулей и диагностическиепротоколыдлясвязи сними 45
- Параметры идентификационных данных pid data parameter identification 46
- Сокращения и формулировки 46
- Комплект поставки 49
- Технические характеристики 49
- Гарантийные обязательства 50
