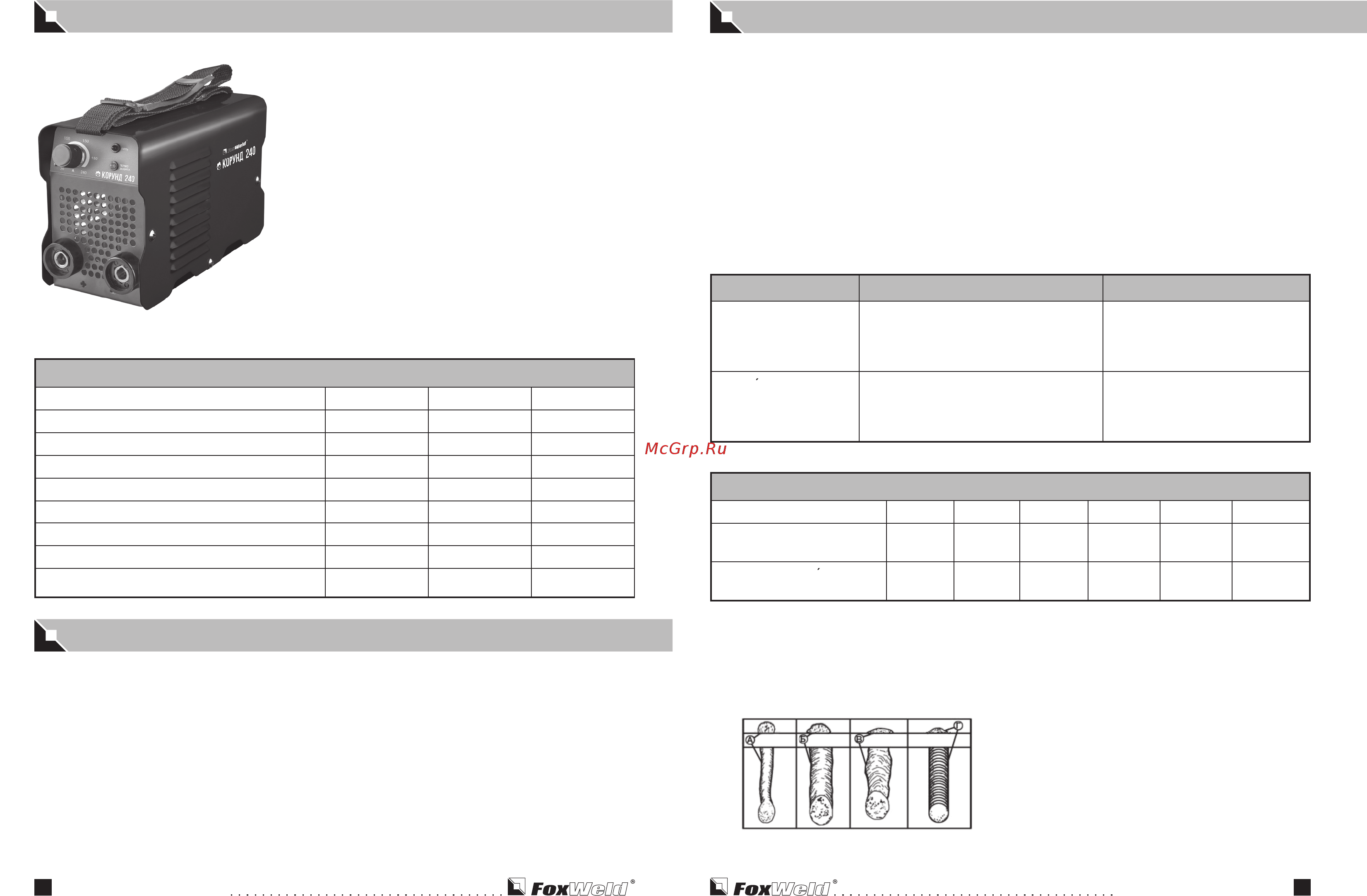

Руководство по эксплуатации Руководство по эксплуатации
5 6
Аппараты "Корунд" современные инверторные
сварочные источники питания, изготовленные по IGBT-
технологии, предназначены для проведения сварочных
работ штучным покрытым электродом на постоянном
токе. Серия аппаратов "Корунд" специально разработана
для использования дома, на даче в гараже или для мелких
ремонтных работ в мастерских. Улучшенная схема
стабилизации сварочного процесса дает хороший поджиг
и сварочную дугу с минимальным разбрызгиванием. Для
облегчения процесса сварки в режиме ММА и получения
более качественного сварного соединения, аппарат
имеет встроенные функции: Hot-Start, Arc-Force и Anti-
Sticking.
Аппараты – отличаются простой панелью управления
и возможностью работать при пониженном напряжении.
На панели управления имеется 2 светодиода:
1 – показывает «подключение / отключение сети»
2 – термозащита.
ОПИСАНИЕ АППАРАТА
ХАРАКТЕРИСТИКИ
Модель Корунд 200 Корунд 210 Корунд 240
Напряжение сети, В / Гц 220 / 50 220 / 50 220 / 50
Минимальное напряжение питания, В 140 140 140
Напряжение холостого хода, В
66 66 66
Диапазон сварочного тока, А 20-200
20
–
210 20
–
240
Продолжительность включения, ПВ, % 40 40 40
Класс изоляции / защиты H/IP21S H/IP21S H/IP21S
Габариты аппарата, мм 255*110*190
255*110*190 255*110*190
Вес аппарата, кг 2,9 2,9 2,9
Извлеките устройство из упаковки и тщательно осмотрите на предмет внешних признаков
повреждений при транспортировке (рекомендуется провести осмотр непосредственно при по-
купке в присутствие продавца).
Установите устройство, по возможности, в чистом месте с хорошим притоком воздуха, что-
бы вентиляционные отверстия в корпусе не были перекрыты. Не используйте дополнительные
фильтры, и не накрывайте аппарат материалами, препятствующими притоку воздуха (несоблю-
дение этих условий может привести к сильному перегреву аппарата и возможной поломке).
Перед включением аппарата в сеть, внимательно осмотрите изоляцию кабелей, электродо-
держатель, разъёмы; убедитесь, что длина и сечение сварочных кабелей соответствует свароч-
ному току:
До 5 метров – мин. сечение кабеля 16 мм
2
ПОДКЛЮЧЕНИЕ ОБОРУДОВАНИЯ
РЕЖИМ РУЧНОЙ ДУГОВОЙ СВАРКИ ШТУЧНЫМ ЭЛЕКТРОДОМ (ММА)
Данное устройство позволяет проводить сварку электродами как для постоянного, так и пе-
ременного тока, с любыми видами покрытий, включая целлюлозные и электроды по алюминию.
Подсоедините соединители кабелей электрододержателя и зажима заземления к аппарату,
соблюдая полярность, рекомендованную производителем электродов (обычно электрододер-
жатель к «+», зажим заземления к «-»). Избегайте прямого электрического контакта электродо-
держателя и зажима заземления.
Закрепите зажим заземления на свариваемом изделии, стараясь обеспечить хороший элек-
трический контакт и минимальное удаление от места сварки.
Убедитесь, что напряжение в сети соответствует паспортному напряжению питания у аппа-
рата и что сетевой автомат рассчитан на ток потребления аппарата. Подключите аппарат к сети
и включите аппарат, убедитесь в готовности аппарата к работе по индикатору сети.
Установите сварочный ток согласно диаметру электрода, положению сварки и типу соеди-
нения.
* Более точные значения параметров смотрите в инструкции от производителя электродов (обычно таблица
расположена на упаковке электродов).
СРЕДНИЕ ПОКАЗАТЕЛИ СВАРОЧНОГО ТОКА (А)
Диаметр электрода (мм) 1,60 2,00 2,50 3,25 4,00 5,00
Электрод с рутиловым
покрытием
30–55 40–70 50–100 80–130 120–170 150–250
Электрод с основным
покрытием
50–75 60–100 70–120 110–150 140–200 180–210
После окончания сварки выключите аппарат и удалите электрод из электрододержателя.
ВНИМАНИЕ! При обработке металла инструментом (УШМ, дрель и т.д.) рядом с аппаратом
убедитесь, что он защищен от попадания внутрь металлической пыли / стружки.
А. Скорость сварки слишком быстрая.
Б. Скорость сварки слишком медленная.
В. Дуга слишком длинная.
Г. Идеальная скорость и длина дуги.
ТИП ЭЛЕКТРОДА СВОЙСТВА ТИПИЧНЫЕ МАРКИ
С рутиловым
покрытием
Прост в использовании
(Легкий поджиг, устойчивое горение)
МР–3С, ОЗС–12
LE Omnia 46
AS R–143
Boehler Fox OHV
С основным
покрытием
Хорошие механические свойства
(Сварка ответственных конструкций)
УОНИ 13 / 55
LE Basic One
AS B–248
Boehler Fox EV50
