14

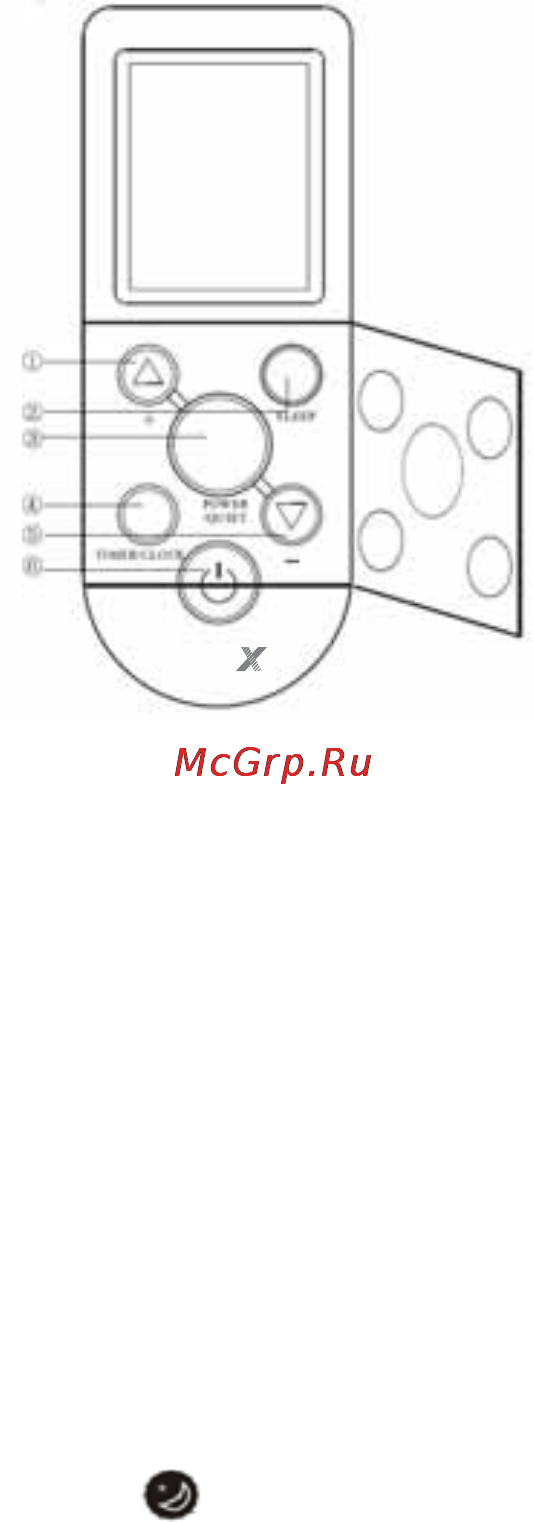

Вид пульта в открытом виде:
Примечание: на рисунке приведен общий вид пульта для справки .
Дизайн пульта может изменяться. Если на пульте отсутствуют какие-
либо кнопки, это означает отсутствие соответствующей функции
кондиционера.
1. Кнопка + предназначена для регулирования установок таймера
и часов .
Регулирование установок таймера и часов. Однократное нажатие кнопки
изменяет установленное значение на 1 минуту.
При удерживании кнопки в течение 1-5 с шаг установки будет
изменяться на 2 минуты в секунду. При удерживании кнопки в течение
5-10 с шаг установки будет изменяться на 10 минут. При удерж
ивании
кнопки
в течение свыше 10 с шаг установки будет изменяться на 1 час .
2. Кнопка Sleep. При нажатии на данную кнопку на дисплее
высветится индикатор
и кондиционер перейдет в режим
ночной работы. Через 7 часов агрегат автоматически
отключится. При повторном нажатии кнопки индикатор на
DA
