16
6. Кнопка
предназначена для пуска и останова кондиционера
Эксплуатация
Установка элементов питания

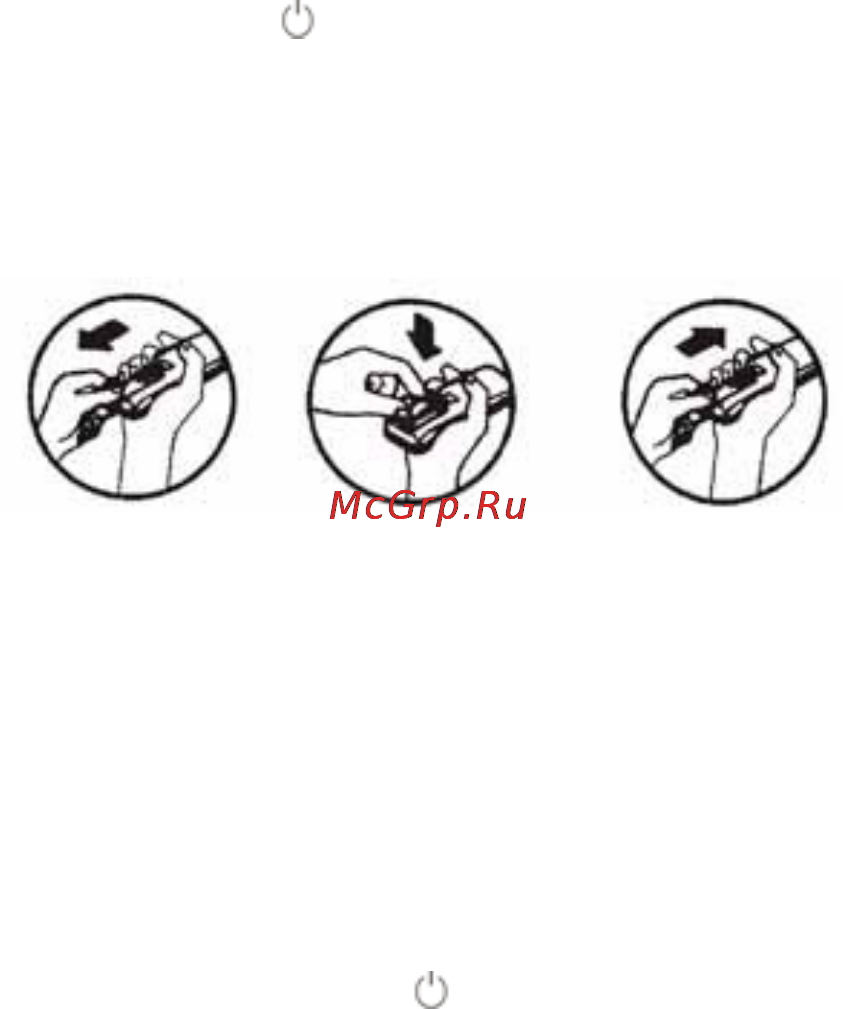

1. Выдвинуть крышку отсека элементов питания по направлению,
указанному стрелкой.
2. Вставить два новых элемента питания типоразмера AAA,
соблюдая полярность.
3. Задвинуть крышку отсека. Перед включением кондиционера
убедиться, что он подключен к источнику питания.
Режим охлаждения/ нагрева (в моделях «только охлаждение» режим
нагрева отсутствует)
1. Нажать кнопку
, на дисплее отобразится индикатор работы
кондиционера.. Кондиционер начнет работу в режиме нагрева или
охлаждения. При повторном нажатии на кнопку кондиционер
выключится.
2. Кнопкой Mode выбрать режим нагрева (Heat) или охлаждения
(Cool).
3. Кнопками + и — выбрать температурную уставку (от 16 °C до
32 °C).
4. Кнопкой Fan выбрать скорость вентилятора.
Режим осушения (Dry)
1. Кнопкой Mode выбрать режим осушения.
2. Кнопками + и — выбрать температурную уставку (от 16 °C до
32 °C).
3. Кнопкой Fan выбрать скорость ве
нтилятора.
