41

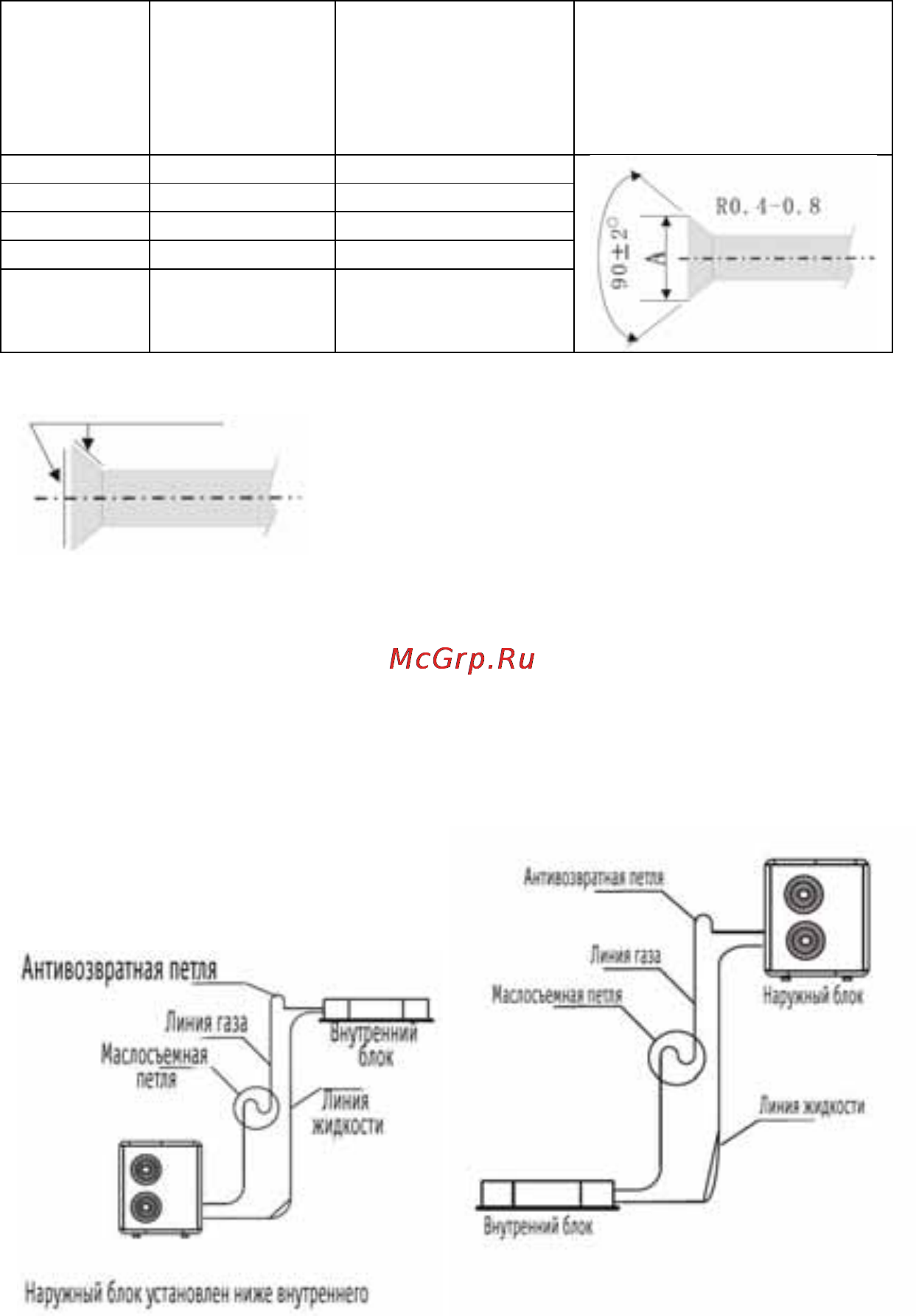

4. После завершения монтажа необходимо провести испытание на
герметичность системы.
Диам.
трубки,
мм
Момент
затяжки, Н·м
Присоединит.
размер
конического
раструба
(расстояние А)
Вид конического
раструба
6,35 15 - 19 8,3 – 8,7
9,52 35 - 40 12,0 – 12,4
12,7 50 - 60 15,4 – 15,8
15,88 62 - 76 18,6 – 19,0
19,05 98 - 120 22,9 – 23,3
Нанести масло:
Монтаж трубных линий
1. Параметры соединительной трубки должны определяться
относительным положением между отсечным клапаном внутреннего и
наружного блока, а также фактическими требованиями к трубной линии.
Если перепад высот между внутренним и наружным блоком составляет
5 м, то линию необходимо оснастить маслосъемной и антивозвратной
петлями:
