Приложение 1
В моделях производительностью 24, 36,48 имеется
возможность подсоединения воздуховодов и канала подачи свежего
воздуха.
Подача свежего воздуха.
Для подсоединения воздуховода свежего воздуха в агрегате
предусмотрено особое отверстие. При необходимости можно прорезать
отверстие и подавать через него свежий воздух с улицы.
По четырем сторонам внутреннего блока можно подсоединять
воздуховоды. Для этого с нужной стороны по намеченным линиям
вырезается прямоугольное отверстие, к которому подсоединяется
воздуховод.
Примечания:
1. Возможность подсоединения воздуховода к агрегату зависит от
условий в помещении; длина воздуховода не должна превышать
5 м;
2. Воздуховод необходимо оснастить тепло- и шумоизоляцией.

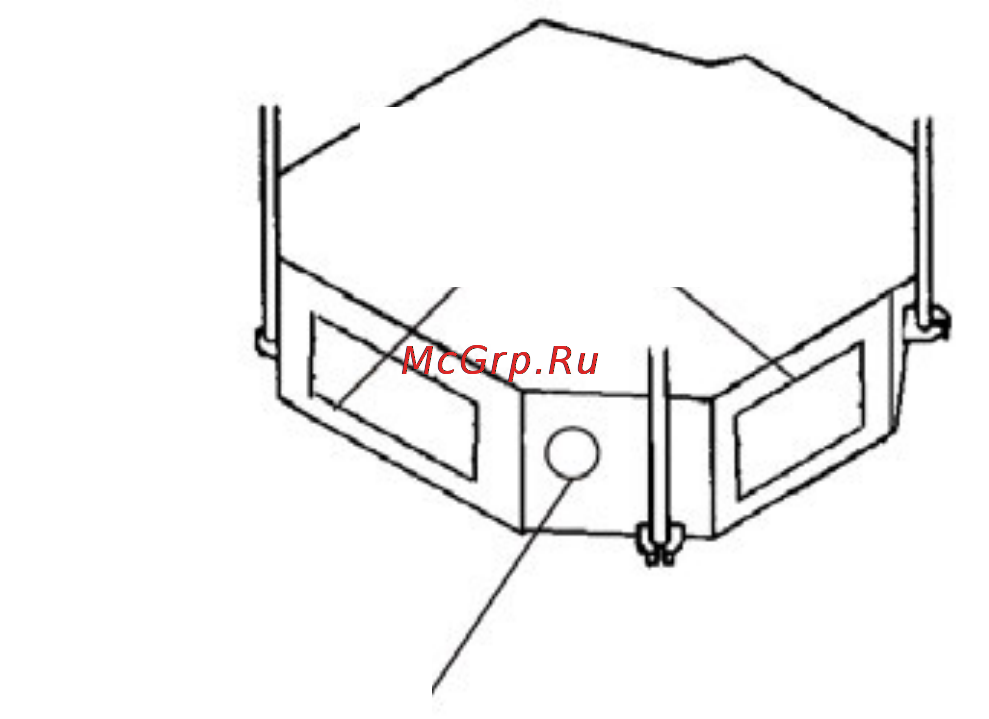

отверстия для
подсоединения
воздуховодов
отверстие для
подсоединения
воздуховода свежего
воздуха
