1. Кнопка «+». Однократное нажатие данной кнопки позволяет
повысить температурную уставку на 1 °C. Удерживание кнопки
нажатой изменяет уставку на 4 °C. В режиме вентиляции и
автоматическом режиме данная функция неактивна.
2. Кнопка Swing позволяет регулировать положение
горизонтальных воздухораспределительных лопастей.
Повторным нажатием кнопки лопасти фиксируются в
выбранном положении.

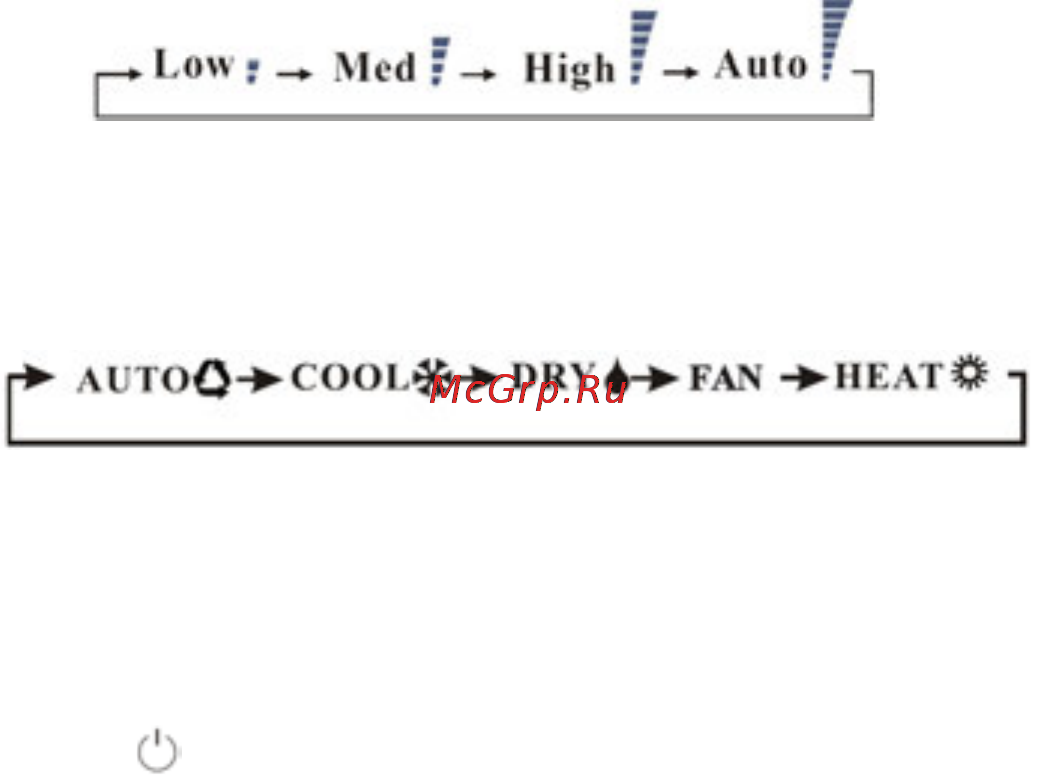

3. Кнопка Fan позволяет регулировать скорость вентилятора:
→ низкая → средняя → выс
ок
ая → автовыбор →
Примечание: в напольных моделях режим «авто» отсутствует.
4. Однократное нажатие кнопки Mode позволяет выбрать режим
работы кондиционера. Режимы отображаются в следующем
порядке:
→ автовыбор → охлаждение → осушение → вентиляция → нагрев →
Примечание: в моделях «только охлаждение» режим нагрева
отсутствует.
5. Кнопка «—». Однократное нажатие данной кнопки позволяет
понизить температурную уставку на 1 °C. Удерживание кнопки
нажатой изменяет уставку на 4 °C. В режиме вентиляции и
автоматическом режиме данная функция неактивна.
6. Кнопка
предназначена для включения и выключения
кондиционера.
