28
Подготовка комплекта оборудования для монтажа
Перед началом монтажа необходимо убедиться в наличии следующих
компонентов:
1. Четыре подвесных болта M10 ( для напольного монтажа не
требуются);
2. Линия отвода конденсата из ПВХ (продается в магазинах);
3. Соединительная трубка (продается в магазинах);
4. Теплоизоляция толщиной не менее 8 мм;
5. Пять больших и пять малых хомутов;
6. Силовой кабель для наружного блока, соединительный силовой
кабель для внутреннего и наружного блоков (продается в
магазинах).
II. Монтаж внутреннего блока

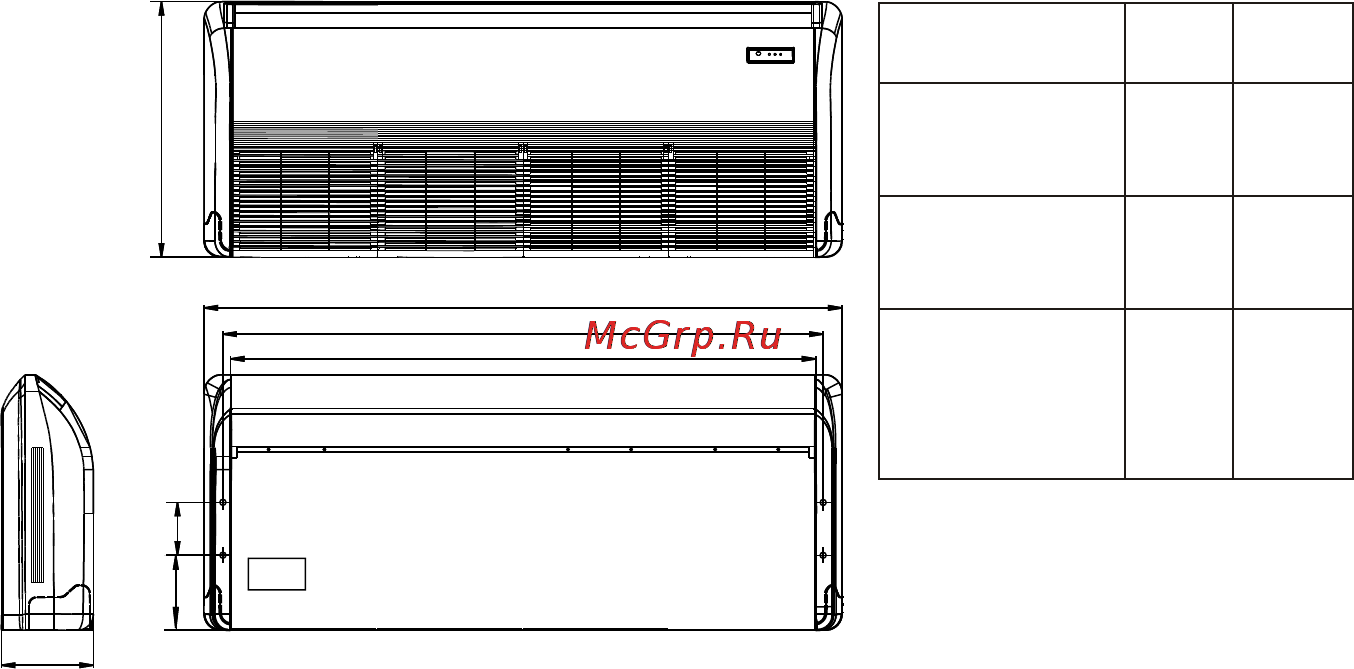

Габаритные
и присоединительные
размеры агрегата
A
B
245
C
205
660
Ед. измерения: мм
Блок
A
B
15431631
11921280
841929
D5FS18H
D5FS24H
D5FS36H
D5FS48H
D5FS60H
164.5
