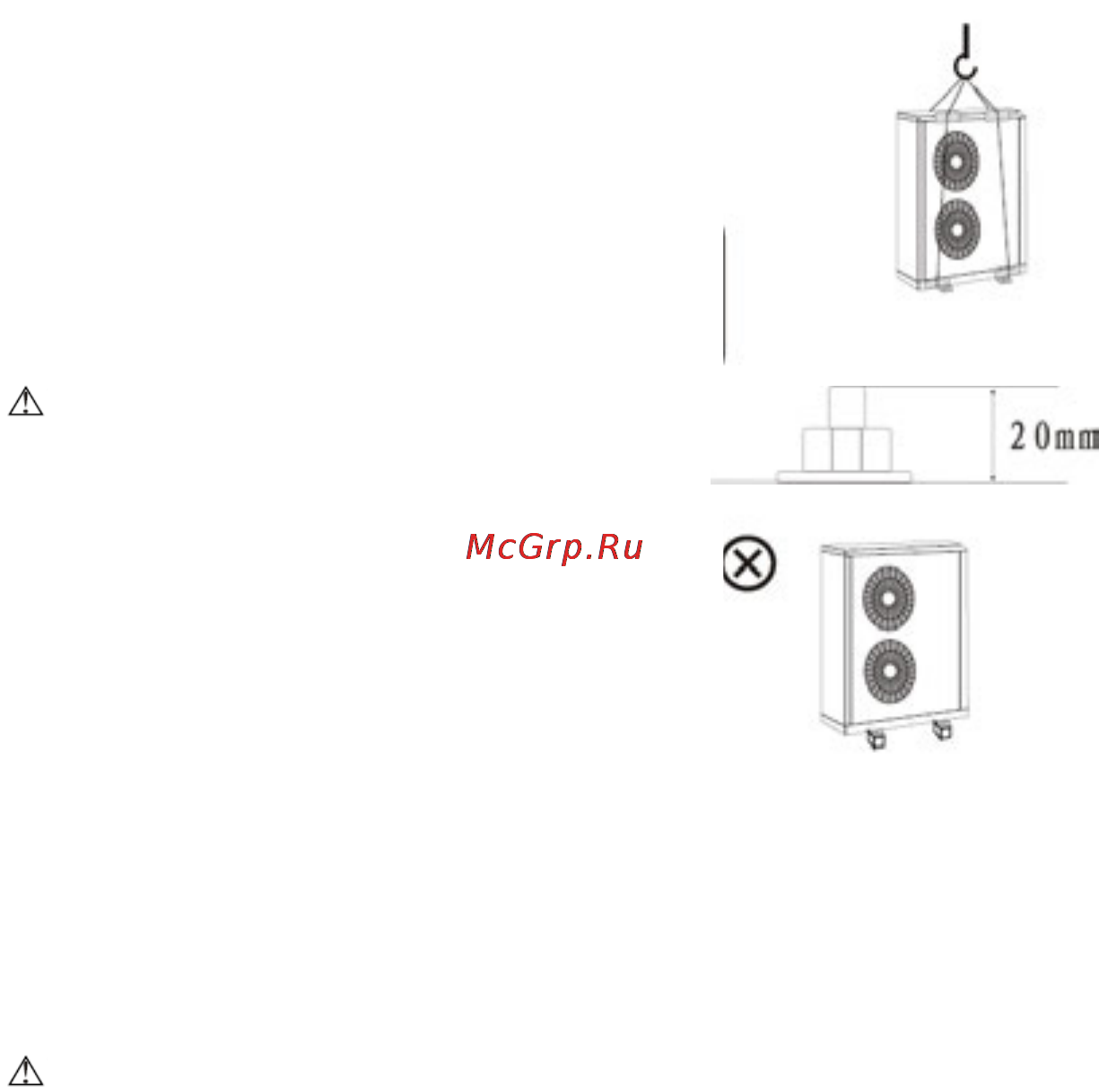

Транспортировка наружного блока
Для подъема наружного блока используется
два каната длиной не менее 8 м. Блок
необходимо оснастить защитными
подкладками в местах соприкосновения
агрегата с канатом во избежание
повреждения блока.
Осторожно
Прикасаться к оребрению запрещено —
края теплообменников острые.
Процедура монтажа наружного блока
1. Подсоединить линию отвода
конденсата и убедиться в его
равномерном отводе.
2. Проверить надежность и прочность
монтажного основания.
3. Закрепить наружный блок болтами.
4. Болт должен выступать над поверхностью на 20 мм.
5. Для надлежащей фиксации блока монтажное о
снование должно
быть моно
литным (не 4 опоры по углам агрегата).
Осторожно
• Вокруг наружного блока необходимо провести желоб для
отвода конденсата.
• Если агрегат устанавливается на крыше, необходимо
проверить ее прочность и принять меры защиты от
протечек.
Выбор монтажной позиции наружного блока
По причине высокой температуры конденсации (в режиме охлаждения)
и низкой температуры испарения (в режиме нагрева) для наилучшей
производительности системы требуетс
я соб
людать следующие
рекомендации:
