36
2. Подсоединение трубной линии к внутреннему блоку
а) Вывернуть гайку внутреннего блока, надеть ее на трубку и
разбортовать конец трубки.
б) Выровнять трубку с соединительным штуцеров внутреннего блока.
Навернуть гайку на штуцер внутреннего блока и затянуть ее с моментом,
приведенным в таблице выше.

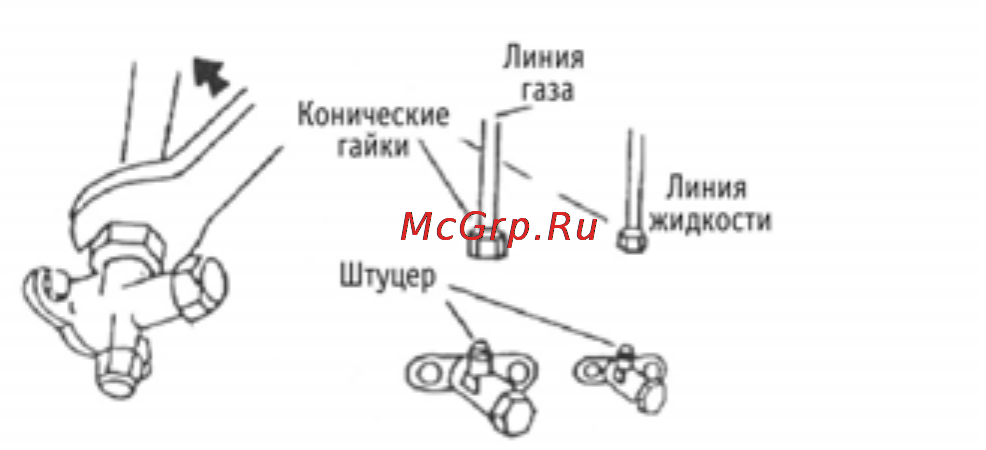

3. Подсоединение трубной линии к наружному блоку
а) Вывер
нуть гайку отсечного клапана на
ружного блока, надеть ее на
трубку и разбортовать конец трубки.
б) Выровнять трубку с клапанами наружного блока; подсоединить
разбортованные концы к клапанам низкого и высокого давления.
в) Аккуратно затянуть гайку с моментом, приведенным в таблице выше.
Процедура вакуумирования
Перед тем, как выпустить хладагент из наружного блока в систему,
необходимо удостовериться, что в ней отсутствуют посторонние
вещества, влага или неконденсируемые газы (например, воздух). Для
этого следует провести вакуумирование и откачку системы.
Вакуумирование. Перед началом вакуумирования все соединительные
трубки между внутренним и наружным блоком должны быть плотно
затянуты.
1. Отве
рнут
ь гайку штуцера наружного блока (клапан низкого
давления) и подсоединить манометр к штуцеру отсечного
клапана.
2. Подсоединить вакуумный насос к манометру, включить их и
провести вакуумирование внутреннего блока и трубок. После
