29
Процедура монтажа внутреннего блока
1. Выбор монтажной опоры.
Конструкция, на которой осуществляется монтаж агрегата, должна быть
прочной и выдерживать массу деревянного каркаса и железобетонного
основания (более 200 кг). Опора должна быть вибростойкой.

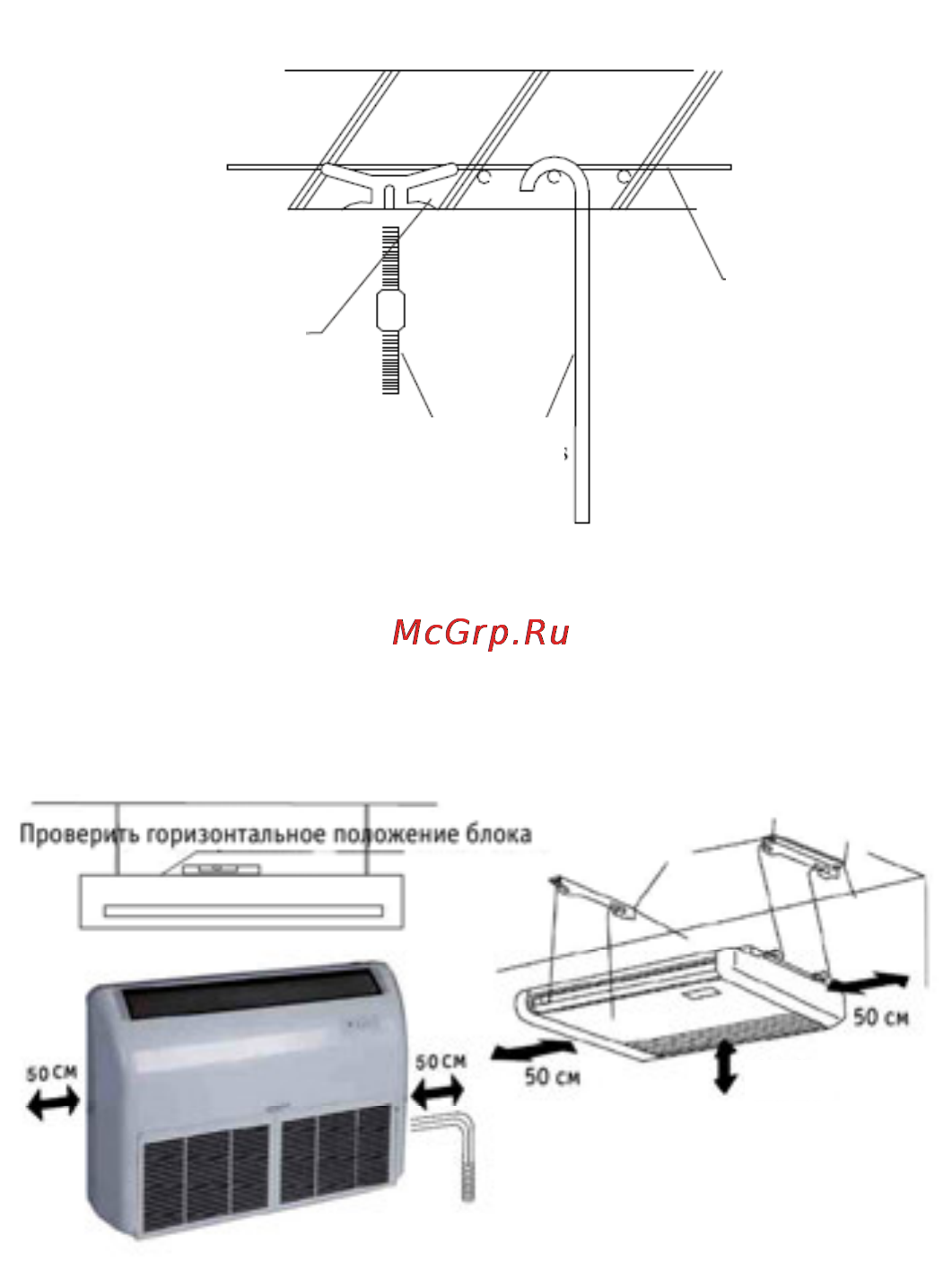

2. Установка монтажных болтов. Закрепить монтажные болты
приведенным ниже способом либо закрепить их на железном или
деревянном кронштейне:
3. Убедиться, что блок будет располагаться ровно во всех
направлениях. После завершения монтажа проверить положение
агрегата уровнем.
4. Затянуть болты; убедиться в надежности креплений.
5. Установленный блок не должен вибрировать и шататься.
арматурные
стержни
зацеп
монтажные
болты
не более 3 м.
