Подключение блоков
1. Подключение внутреннего блока. Открыть крышку клеммной
колодки. Подсоединить провода в соответствии с приведенной
схемой. Провода следует закрепить четырьмя стяжками.
Выгибать клеммы запрещается.
2. Подключение наружного блока. Открыть правостороннюю
панель наружного блока. Протянуть соединительные кабели
через панели и подсоединить их в соответствии с
электросхемой. Убедиться в плотном подсоединении контакт
ов;
заземлить агрегат. Зазо
р между оплеткой первого
соединительного кабеля и второго должен быть не менее 10 мм.
Примечание: питание компрессора в моделях на 36, 4
8 и 6000
0 btu
тре
х
фазное. Плата конт
роллера наружного блока оснащена защитой от
ошибочной фазировки. После завершения электромонтажа следует

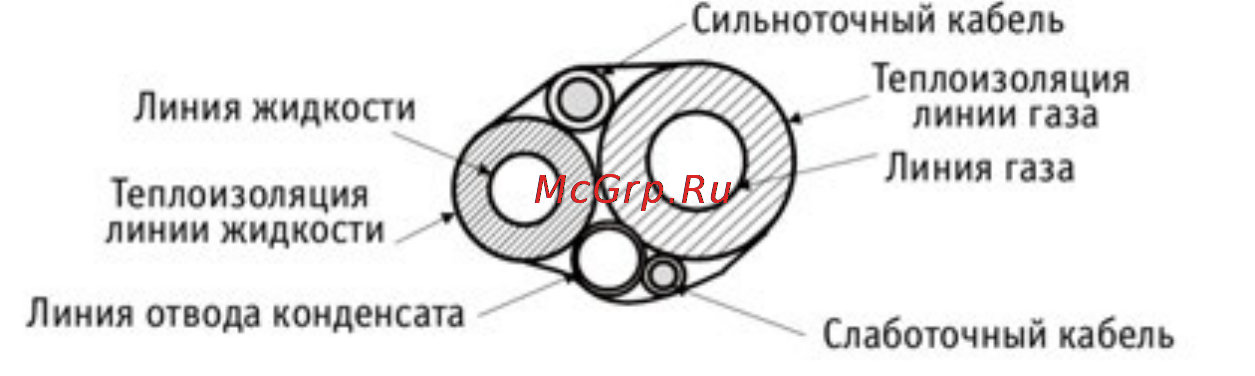

уложить соединительные трубки, соединительные кабели и линии
отвода конденсата в единый жгут.
Внимание: следует собл
юдать осто
рожность во время укладки линий в
жгут. Повреждение линии отвода конденсата запрещено!
Конденсат, отводимый из дренажной линии, не должен загрязнять
окружающую среду и причинять неудобство окружающим.
Пусконаладка
1. Включить кондиционер в режиме охлаждения;
2. Через 3 минуты (период защиты компрессора) проверить,
подается ли в помещение охлажденный воздух. Убедиться в
отсутствии посторонних шумов;
