17
RU
лавки (опция)

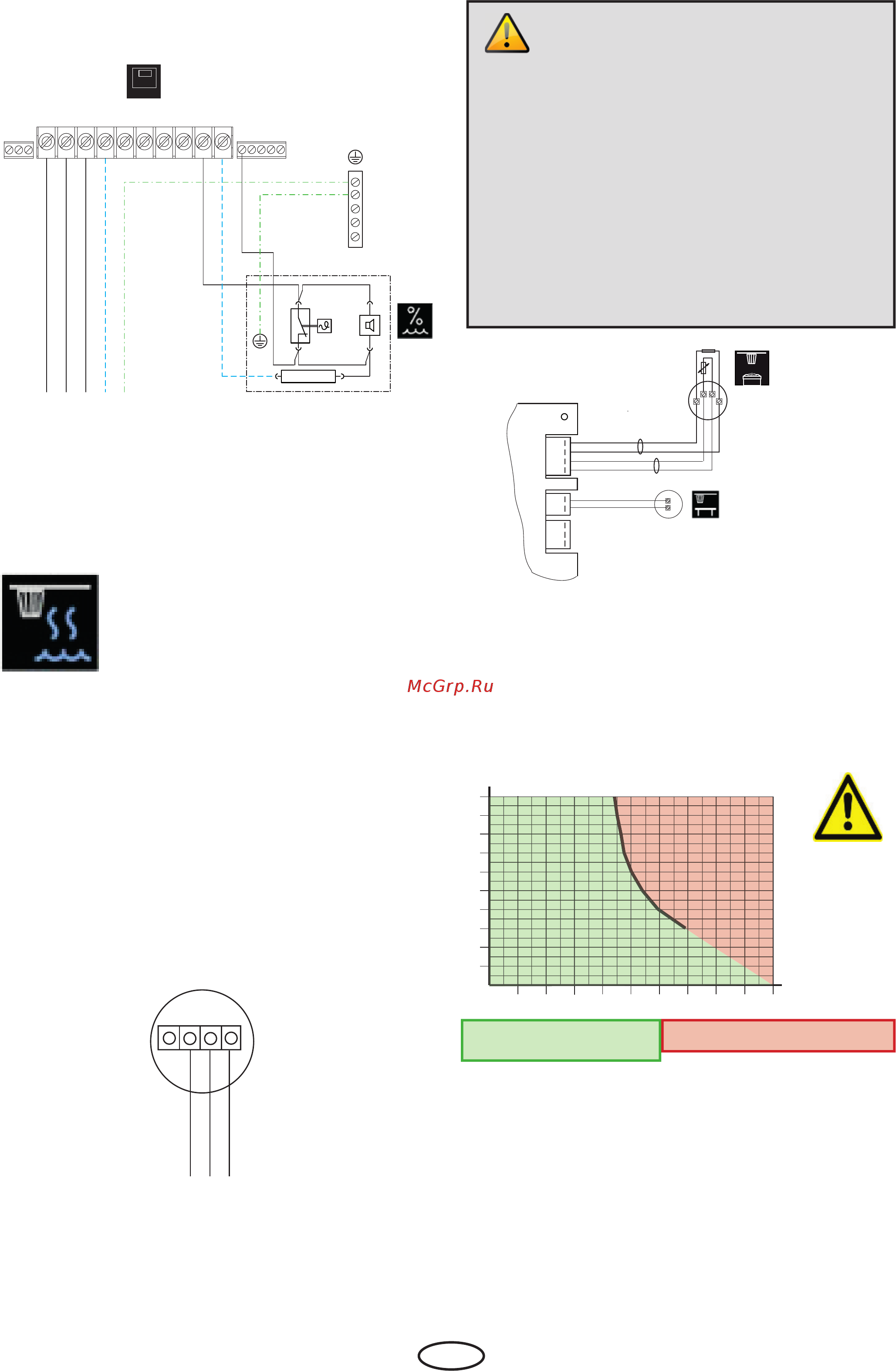

Подключение испарителя
ВНИМАНИЕ:
При подключении испарителя выход
"W" нагревательного прибора для
сауны переключается на клемму "Wb"
к испарителю.
В таком случае нагревательный прибор
сауны работает только на 2/3 мощности.
400 V 3 N AC 50 Hz
120°
X1
ECON
U
Lü
VWN WBL1 L2 L3
N
WM
Light
Fan
N N
Li
N
V1
N
S1
max. 3000 W
Монтаж датчика
влажности (опционально)
1. Датчик влажности монтируется в кабине
по центру боковой стены, обращенной к
печи, на высоте прибл. 150 см.
2. Последовательность подключения
многожильного провода см. на рис. 12.
3. Внимательно следите за правильностью
подключения - неверное подключение
может привести к повреждению датчика.
Датчики подключаются в блоке управления к
клеммам по следующей схеме (рис. 13).
Рис. 12
Рис. 13
Рис. 14
1 2 3 4
Д а т ч и к
влажности
+UB
земл.
E
коричневый
синий
фиолетовый
Запрограммированные максимальные значения согласно
EN 60335-2-53:2012
Регулировка посредством датчика влажности
выполняется согласно графам, все значения
под кривой или на кривой могут быть
настроены и использованы (рис. 14).
10
100
908070
60
5040
30
20
0
100
90
80
70
60
50
40
30
20
10
T [°C]
rH [%]
Разрешенные настройки Запрещенные настройки
М о н т а ж м о д у л я
дистанционного запуска
Подсоедините прилагаемый к модулю
дистанционного запуска шинный кабель для
сауны в соответствующий разъем шины сауны.
Другой конец вставляется в соответствующий
разъем на модуле дистанционного запуска.
Установите модуль дистанционного запуска
в соответствии с прилагаемым руководством.
142°C
KTY 10/5
Sensor
Limiter
weiß / white
rot / red
X2
Ub
G
E
Датчик
температуры
Датчик
влажности
(опция)
