3

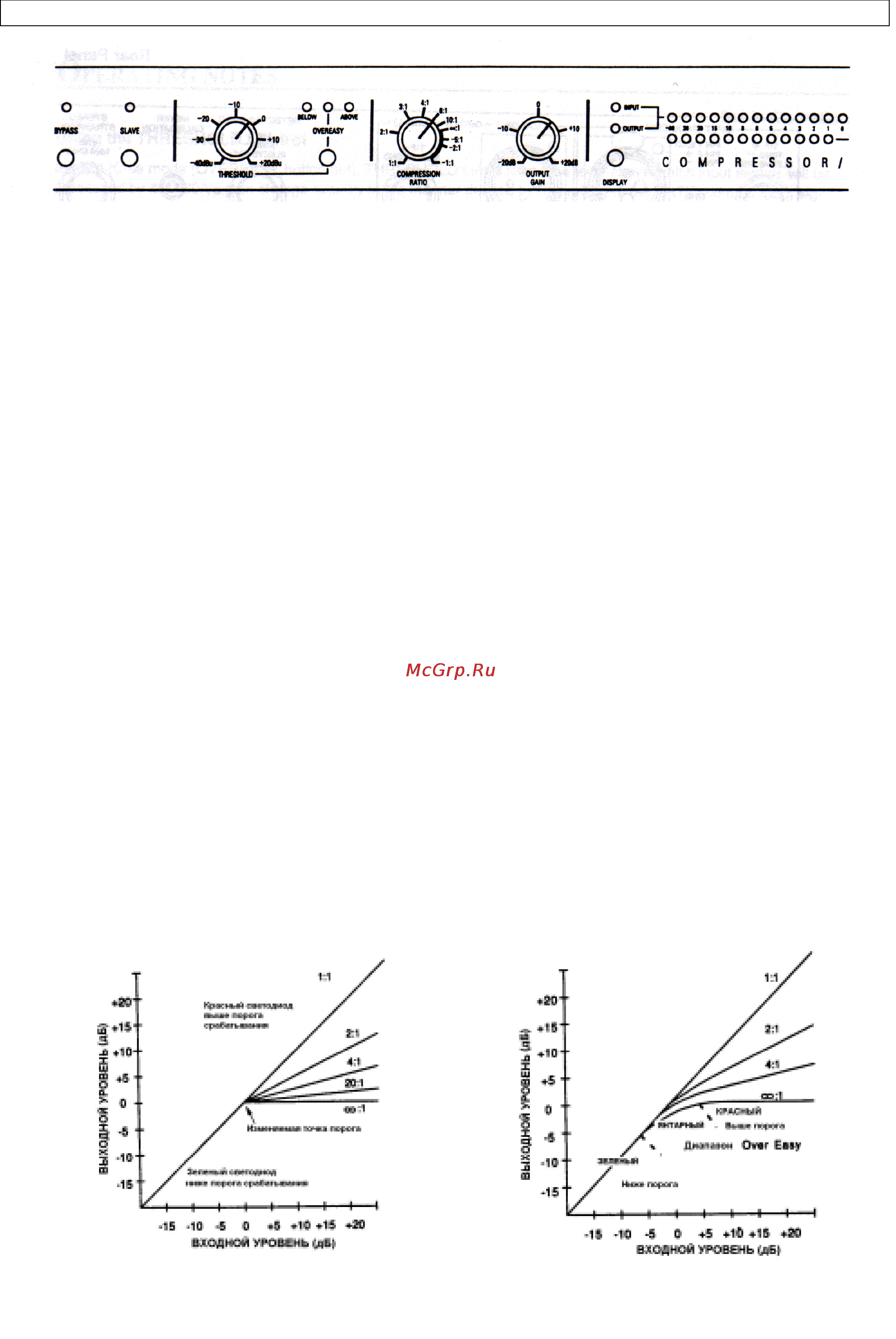

160А ОРГАНЫ УПРАВЛЕНИЯ
Светодиоды Threshold (порог срабатывания)
: эти три светодиода отображают соотношение
уровня входного сигнала к порогу срабатывания компрессора. Зеленый светодиод "BELOW"
загорается, когда уровень сигнала ниже порога срабатывания компрессора, красный светодиод
"ABOVE" загорается, когда уровень сигнала становится выше упомянутого порога. Когда 160A
переключен в режим OverEasy, светодиод янт арного цвета загорается только в тот момент, когда
сигнал находится в диапазоне OverEasy (См. фиг. 2)
Ручка СOMPRESSION RATIO (соотношение):
вращение по часовой стрелке увеличивает
количество компрессии от 1:1 (отсутствие компрессии) до «бесконечность : 1» (отсутствие
увеличения уровня на выходе, независимо от уровня на входе, превышающего порог срабатывания
компрессора);
дальнейшее вращение по часовой ст релке увеличивает компрессию в сторону бесконечности
(INFINITY+), максимальное значение -1:1 (то есть, УВЕЛИЧЕНИЕ уровня на входе на 1 дБ выше
порога срабатывания УМЕНЬШАЕТ уровень на выходе на 1дБ). В диапазоне INFINITY+ 160A
инвертирует динамику входного сигнала – это, скорее, спецэффект, чем компрессия.
Регулятор OUTPUT GAIN (усиление на выходе):
эта ручка изменяет коэффициент усиления (до +\-
20 дБ) в выходном каскаде 160A. Ручка OUTPUT GAIN не влияет на порог срабатывания
компрессора.
Кнопка и светодиод DISPLAY (режим работы индикатора):
нажмите эту кнопку, чтобы заставить
верхнюю линию светодиодов отображать УРОВЕНЬ НА ВХОДЕ. Если кнопка отжата, индикатор
отобразит УРОВЕНЬ НА ВЫХОДЕ. Пара светодиодов над кнопкой DISPLAY отображает выбранный
режим работы индикатора.
Индикаторы INPUT/OUTPUT и GAIN REDUCTION (Вход / Выход и Степень под авления)
: верхний
19-сегментный индикатор отображает уровень сигнала на ВХОДЕ или НА ВЫХОДЕ, в соответствии с
положением кнопки DISPLAY. Индикатор откалиброван на заводе так, чтобы по ложение «0 дБ» было
эквивалентно напряж ению +4 dBu на входе или на выходе (1.23 В RMS). Показания можно изменить
регулятором METER CALIBRATION на задней панели (См. следующие страницы).
Нижний 12-сегментный индикатор отображает количество подавления сигнала компрессором (до 40
дБ), хотя фактически 160A способен подавлять сигнал до 60 дБ. Заметьте, что изменение
коэффициента усиления на выходе (ручка OUTPUT GAIN) не изменяет показаний этого индикатора,
но отображается на индикаторе выходного уровня.
Фиг. 1: огибающая типа HARD KNEE и
показания светодиодов Threshold
Фиг. 2: огибающая типа OverEasy и
показания светодиодов Threshold
