Управление заданием производительности увлажнителя Carel

В этом варианте цифровые датчики влажности подключаются к вентустановке. На основании

показаний датчиков и заданных уставок контроллер вентустановки рассчитывает требуемую

производительность и передает это значение по Modbus в увлажнитель. Этот вариант похож на

управление увлажнителем сигналом 0/2 – 10В, но для обмена информацией используется

Modbus. При обрыве связи или аварийном выключении вентустановки увлажнитель

автоматически отключается. До начала подключения к вентустановке увлажнитель Carel должен

быть настроен следующим образом:

· Меню Монтажник / Тип управления. Выберите Ведомый 0 – 100% (эта настройка

используется в вариантах как с одним, так и с двумя датчиками).

· Меню Монтажник / Сетевое управление:

§ Адрес (идентификационный номер): 51

§ Скорость передачи: 19200

§ Протокол: Modbus

Остальные настройки этого раздела оставить по-умолчанию.

Для справки, остальные параметры Modbus: четность «нет», стоп-бит 1.

Настройки датчиков влажности JLS26H, подключаемых к вентустановке:

· Один датчик: адрес 3, скорость 19200, четность «нет».

· Два датчика:

§ Основной датчик в помещении: адрес 3, скорость 19200, четность «нет».

§ Датчик-ограничитель в канале: адрес 4, скорость 19200, четность «нет».

Положение переключателей датчиков JLS26H:

· Один датчик / Основной датчик

· Датчик-ограничитель

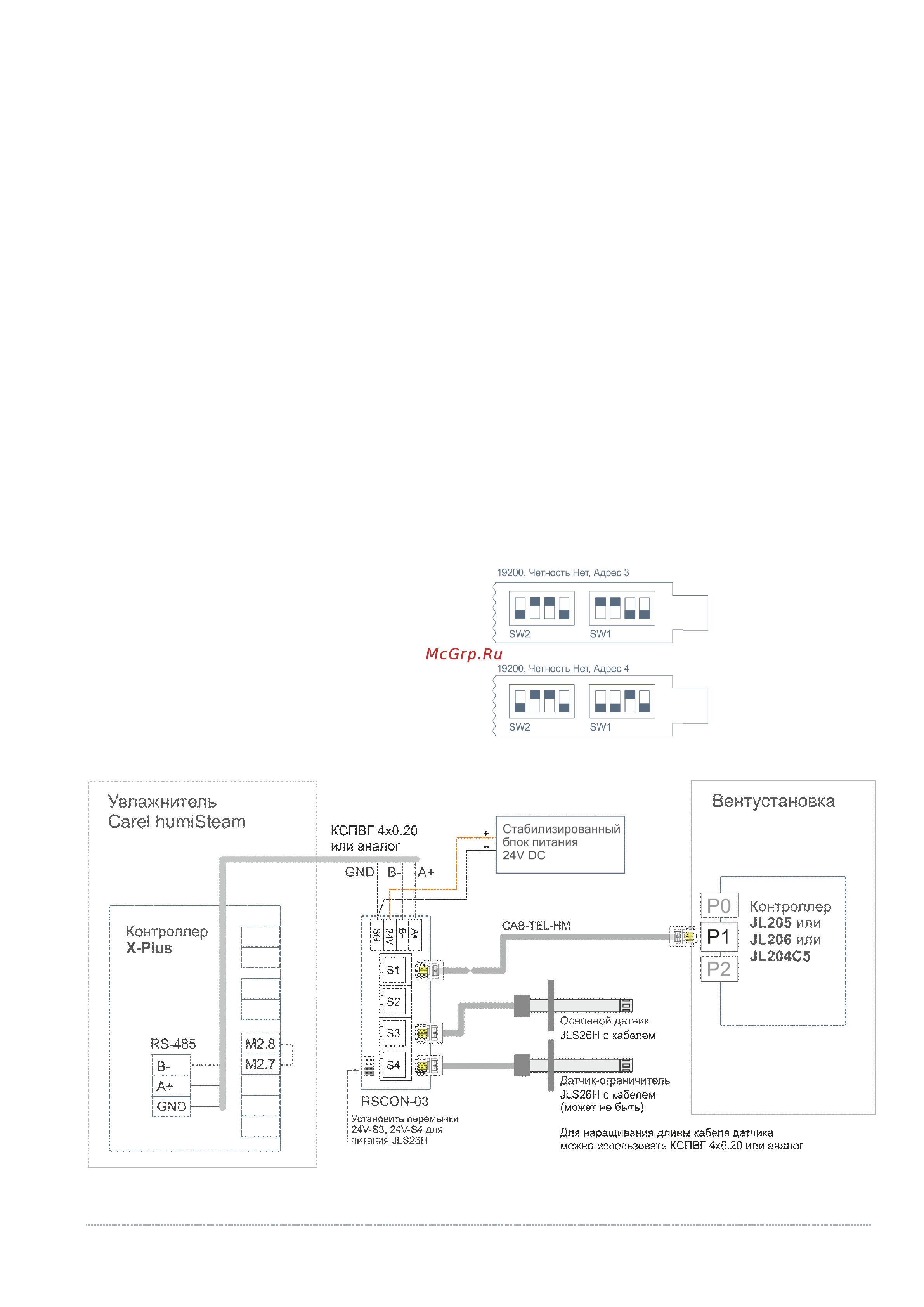

Схема подключения
