Лист № 4

Всего листов 8

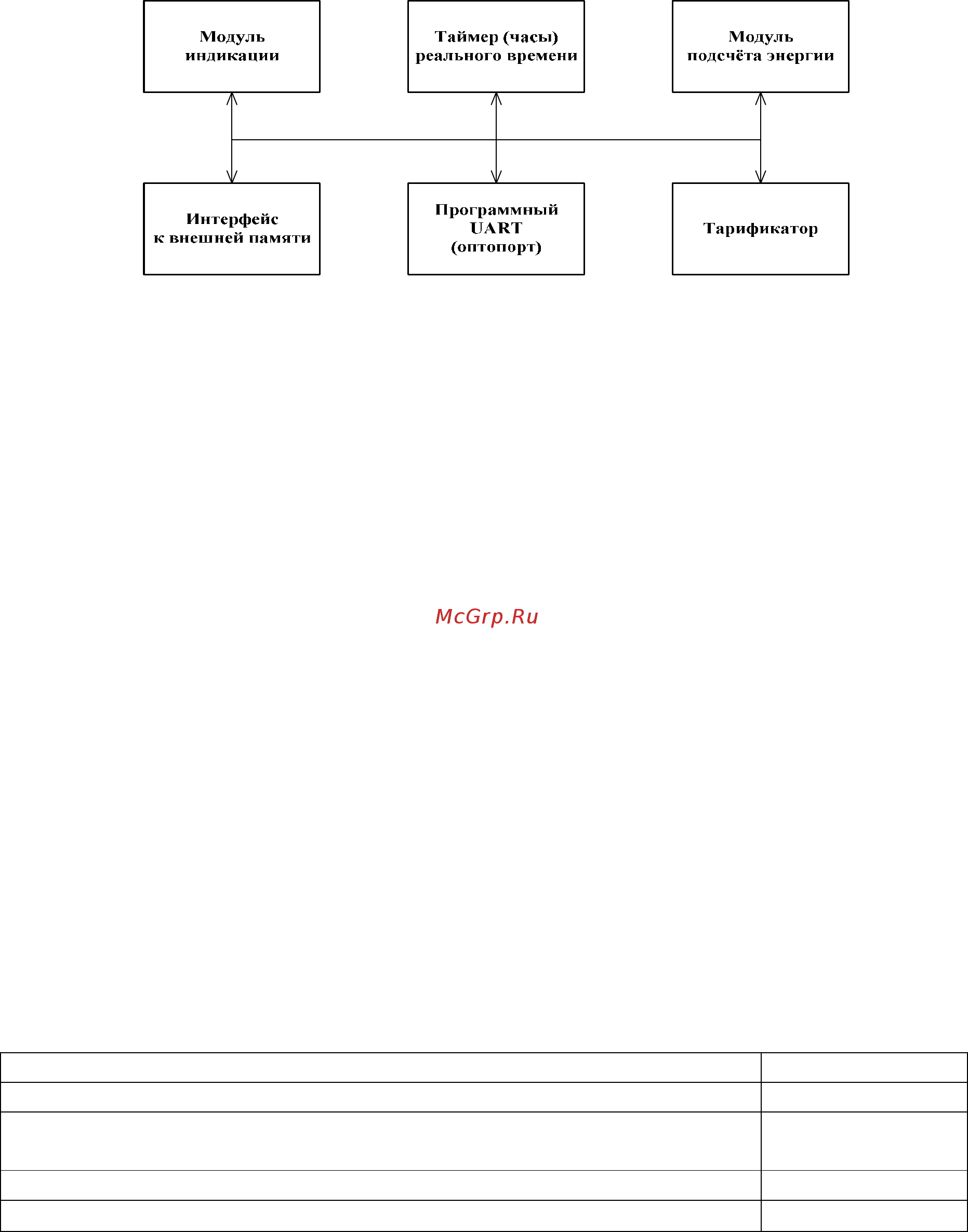

Рисунок 3

Программное обеспечение состоит из следующих модулей:

- модуль подсчета энергии,

- модуль индикации,

- модуль работы с внешней памятью,

- тарификатора и таймера (часов),

- модуль обслуживания оптопорта (программный UART).

Модуль подсчета энергии осуществляет измерение тока, напряжения и мощности,

которые в последующем используются для вычисления энергии.

Модуль индикации обеспечивает вывод на ЖКИ необходимую информацию в соот-

ветствии с заданным алгоритмом или по команде от электронной кнопки, которую выполня-

ет оптопорт.

Модуль работы с внешней памятью обеспечивает чтение и запись данных во внеш-

нюю энергонезависимою память. В качестве данных могут быть как измеренные метрологи-

ческие параметры с учетом заданного тарифного расписания, так и других параметры, кото-

рые позволяют функционировать счетчику в соответствии с его алгоритмом.

Модуль часов предназначен для ведения календаря реального времени.

Тарификатор, по заданному тарифному расписанию, осуществляет управление про-

цессом записи измеренной энергии в соответствующий регистры внешней памяти.

Модуль обслуживания оптопорта выполняет две основные функции - это функция

программного UART и функция электронной кнопки. Переключение с одной функции на

другую осуществляется автоматически в соответствии с заданным алгоритмом.

Большинство модулей взаимосвязаны.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Идентификационные данные (признаки) Значение

Идентификационное наименование программного обеспечения Меркурий 206. txt

Номер версии (идентификационный номер) программного обеспече-

ния

1.0

Цифровой идентификатор программного обеспечения EAC8

Алгоритм вычисления цифрового идентификатора ПО CRC 16

Доступ к параметрам и данным со стороны интерфейсов связи защищен паролями на

чтение и программирование. Метрологические коэффициенты и заводские параметры защи-

щены аппаратной перемычкой и недоступны без вскрытия пломб.

Для работы со счётчиками используется тестовое программное обеспечение «Кон-

фигуратор счётчиков Меркурий».

Уровень защиты от непреднамеренных и преднамеренных изменений «высокий» по

Р 50.2.077-2014.
