Лист № 3

Всего листов 8

– коэффициента мощности;

– даты изготовления;

– журнала событий: дата и время (по 64 записи каждого события):

• включения/выключения счётчика;

• вскрытия/закрытия верхней крышки счётчика;

• параметризации счётчика;

- журнала ПКЭ: дата и время (по 256 записи каждого события):

Всего в журнале 8 значений:

• выхода\возврата параметра НДЗ и ПДЗ напряжения (4 значения);

• выхода\возврата параметра НДЗ и ПДЗ частоты сети (4 значения).

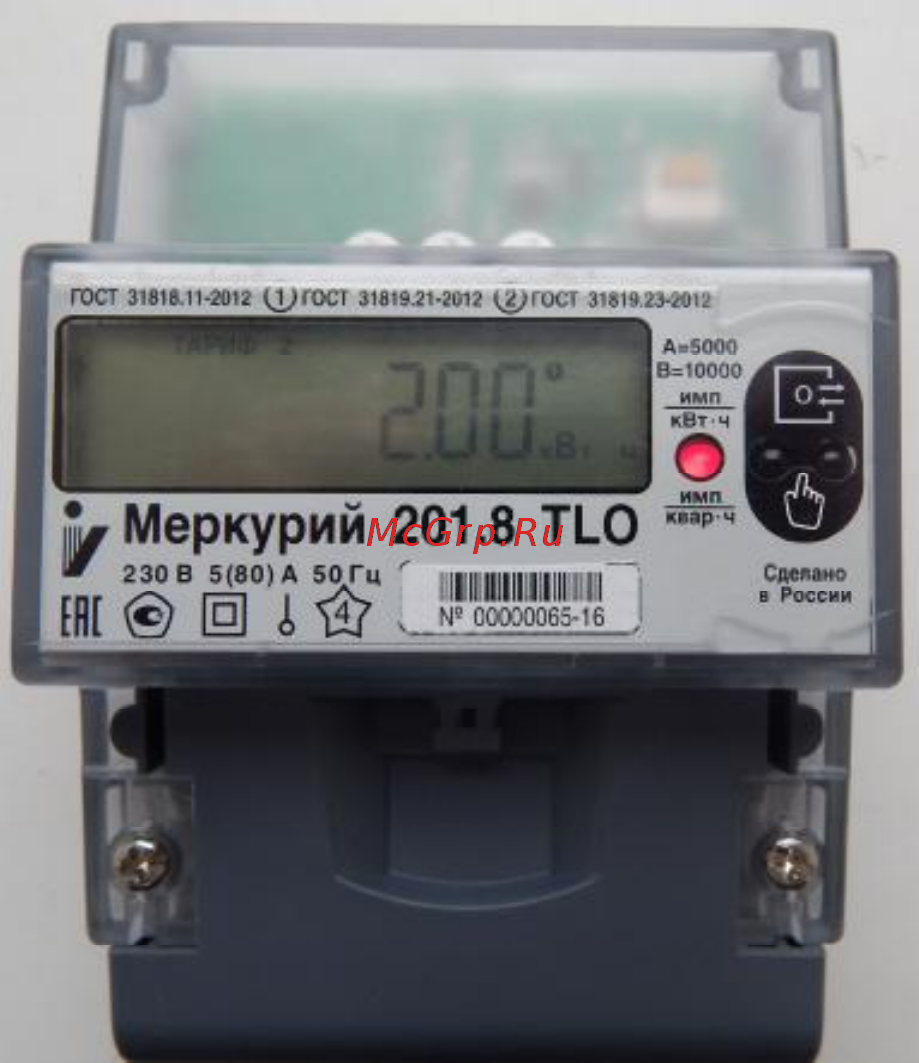

На рисунке 1 приведена фотография общего вида счётчиков «Меркурий 201.8TLO».

Рисунок 1 - Общий вид счётчиков «Меркурий 201.8TLO»

Конструктивно счётчики состоят из:

- корпуса (основания корпуса, крышки корпуса, клеммной крышки);

- клеммной колодки;

- двух печатных узлов.

Один печатный узел (основной) представляет собой плату с электронными компонен-

тами, которая устанавливается в основании корпуса. Второй печатный узел (измерительный)

устанавливается на основной. Основной и измерительный печатный узел подключаются к

клеммной колодке с помощью проводов.

На основном печатном узле находятся:

- PLC-модем;

- блок питания PLC-модема;

– реле отключения/подключения нагрузки;

На измерительном печатном узле находятся:

– вычислительный микропроцессор;

– энергонезависимое запоминающее устройство;

– оптопорт с функцией электронной сенсорной кнопки;

– ЖКИ;
