Меркурий 238 Описание типа онлайн [2/9] 417198

Лист № 2

Всего листов 9

Счётчики имеют модульную конструкцию и состоят из блока счётчика, который уста-

навливается на ближайшей к потребителю опоре линии электропередачи, и из блока индикации

одного или двух видов: либо с PLC-интерфейсом, либо с RF-интерфейсом.

При этом:

- блок счётчика собственного индикатора (дисплея) не имеет;

- блок индикации PLC выполнен в форм-факторе настенного/настольного прибора и

устанавливается в помещении потребителя;

- блок индикации RF представляет собой мобильное устройство с питанием от бата-

реи 9 В;

- оба типа блоков индикации оснащены ЖК-дисплеями, предназначенными для ото-

бражения информации, накопленной блоком счётчика.

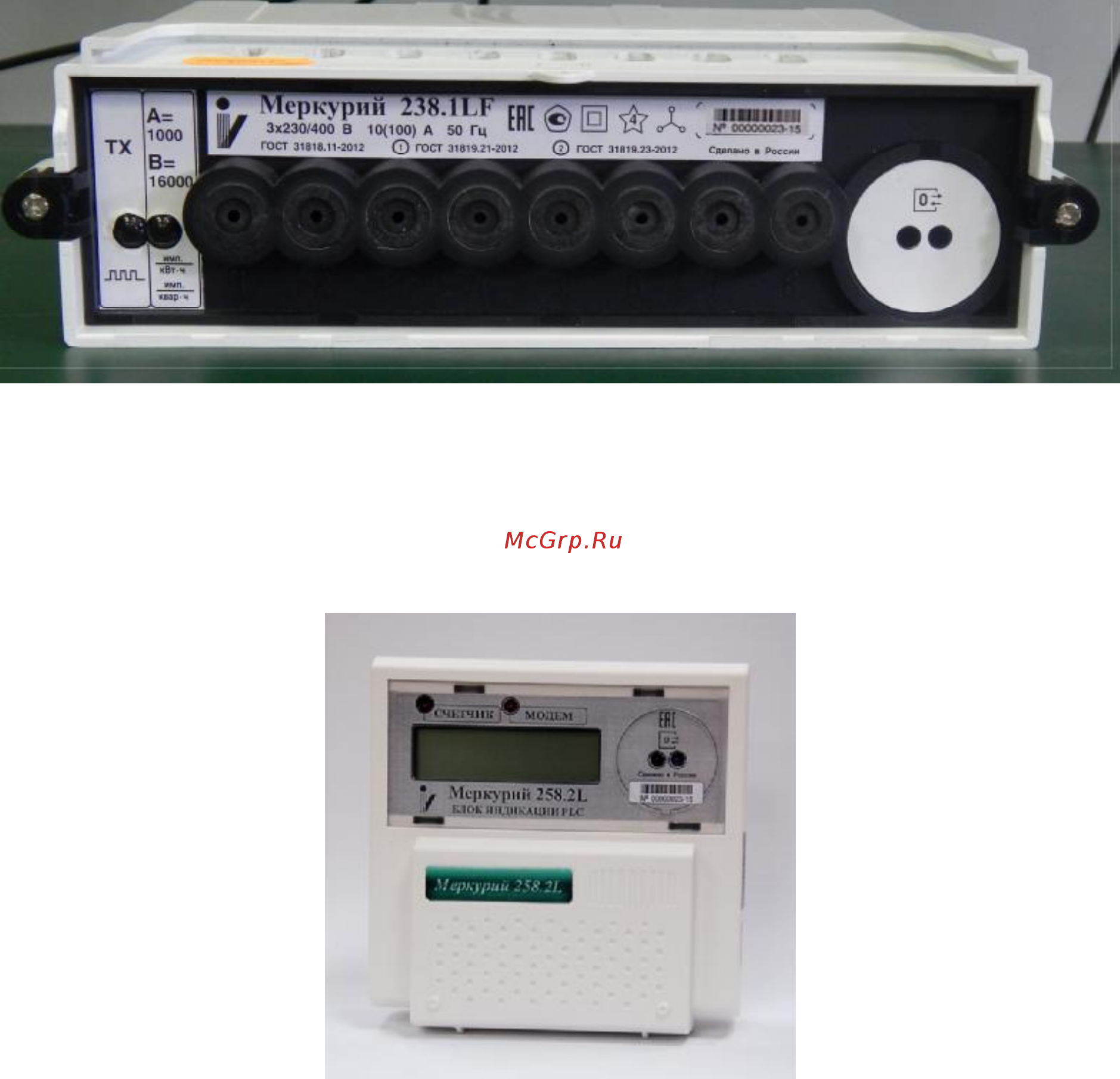

Внешний вид блока счётчика приведён на рисунке 1.

Рисунок 1 - Внешний вид блока счётчика

Внешний вид блока индикации PLC приведён на рисунке 2.

Рисунок 2 - Внешний вид блока индикации PLC
