Лист № 2
Всего листов 10

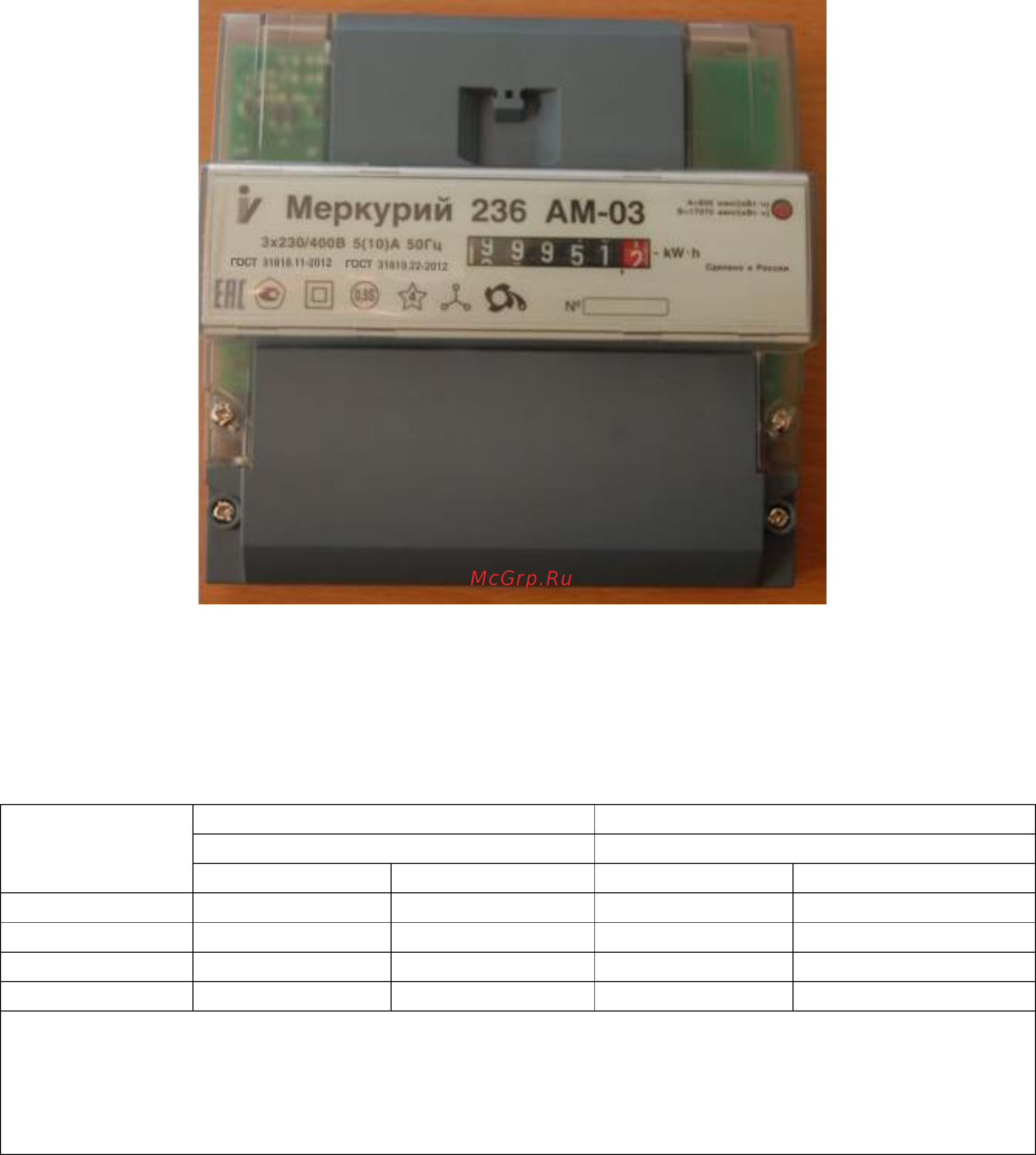

Рисунок 1 – Внешний вид счётчиков «Меркурий 236АМ-0Х»
Счётчики с жидкокристаллическим индикатором (ЖКИ) являются многотарифными и
выпускаются с внешним или внутренним тарификатором и предназначены для учёта активной
энергии прямого направления или активной энергии прямого направления и реактивной
энергии прямого и обратного направлении (таблица 2)
Таблица 2 -
Наименование
канала учёта
Активно-реактивный
Активный
1 направление
1 направление
С учётом знака
По модулю
С учётом знака
По модулю
А+
А1+А4
А1+А2+А3+А4
А1+А4
А1+А2+А3+А4
А-
-
-
-
-
R+
R1
R1+R3
-
-
R-
R4
R2+R4
-
-
Примечание
А+, R+ - активная и реактивная энергия прямого направления,
А-, R- - активная и реактивная энергия обратного направления,
А1, А2, А3, А4, R1, R2, R3, R4 – активная и реактивная составляющие вектора полной
энергии первого, второго, третьего и четвертого квадрантов соответственно.
Примечание - Прямое направление передачи активной энергии соответствует углам
сдвига фаз между током и напряжением от 0 ° до 90 ° и от 270 ° до 360 °, реактивной энергии -
от 0 ° до 90 ° и от 90 ° до 180 °.
Обратное направление передачи активной энергии соответствует углам сдвига фаз
между током и напряжением от 90° до 180° и от 180° до 270°, реактивной энергии - от 180° до
270° и от 270° до 360°.
Условное обозначение счётчиков с ЖКИ:
«Меркурий 236АRТ-0Х PQLR(С)S»,
где Меркурий – торговая марка счётчика;
– 236 – серия счётчика;
– АR – тип измеряемой энергии:
А – активной энергии;
