ООО ИНКОТЕКС, 105484, г.Москва, 16-я Парковая, 26

ВЕРСИЯ ОТ 21.02.2005

1. Введение.

Технологический модем (далее ТМ) используется для программирования

сетевых адресов абонентских устройств (счётчиков электрической энергии со

встроенными PLС-модемами серий "Меркурий-ХХХ"), предназначенных для

применения в составе системы автоматизированного сбора данных по силовой

сети "Меркурий-PLC". Внешний вид ТМ приведён на рис.1.

Для связи с внешним миром ТМ имеет два интерфейса:

 технологический PLC-интерфейс, который используется собственно в

процессе программирования счётчиков (выведен на розетку верхней

крышки корпуса)

 компьютерный USB 1.1

Блок-схема ТМ приведена на рис.2.

При подключении ТМ к персональному компьютеру, в составе имеющихся у

него системных устройств появляется виртуальный COM-порт через который в

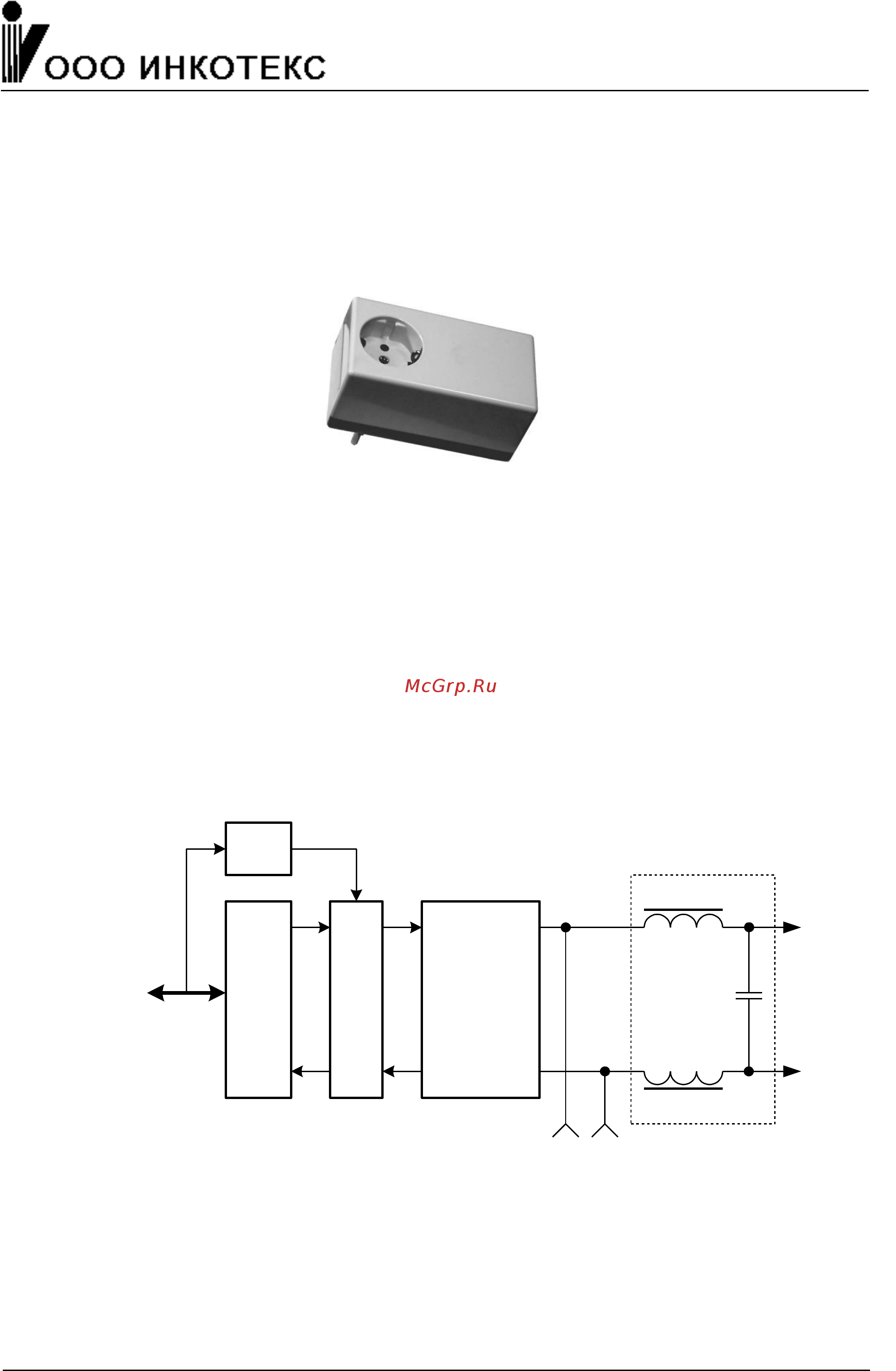

Рисунок 1. Внешний вид технологического модема.

Рисунок 2. Блок-схема ТМ.

Конвертер USB

в RS-232

USB 1.1

порт

Опторазвязка

DC/DC

изол.

+5В +5В (изол.)

Абонентский

PLC-модем

с "технологической"

прошивкой

220В 50Гц (вилка)

к программируемому устройству

(розетка)

10 мГн

0,47 мкФ

фильтр сигнальной

развязки
