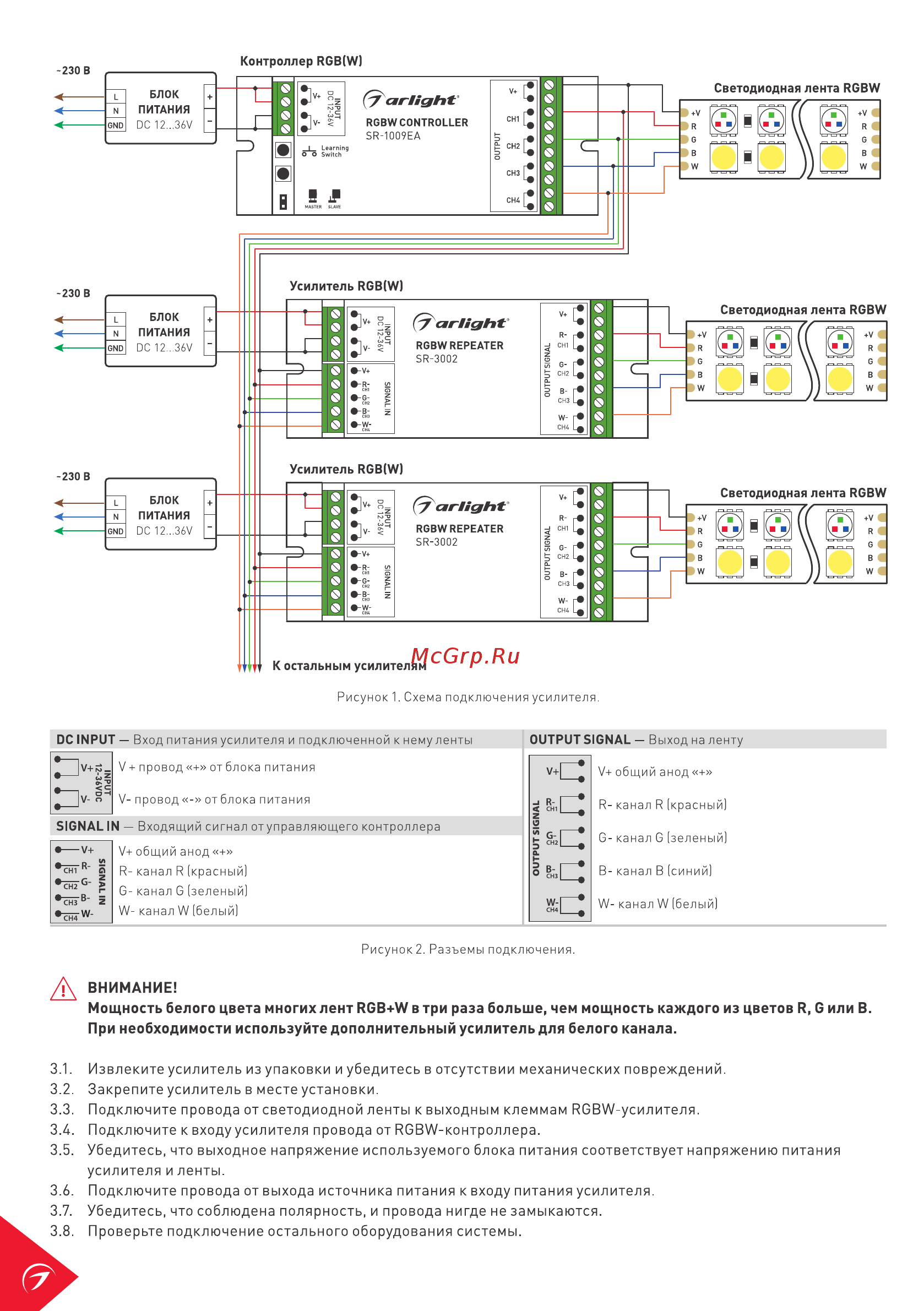

Рисунок 1 Схема подключения усилителя Рисунок 2 Разъемы подключения ВНИМАНИЕ Мощность белого цвета многих лент RGB W в три раза больше чем мощность каждого из цветов R Сили В При необходимости используйте дополнительный усилитель для белого канала 3 1 3 2 3 3 3 4 3 5 Извлеките усилитель из упаковки и убедитесь в отсутствии механических повреждений Закрепите усилитель в месте установки Подключите провода от светодиодной ленты к выходным клеммам RGBW ycилитeля Подключите к входу усилителя провода от RGBW кoнтpoллepa Убедитесь что выходное напряжение используемого блока питания соответствует напряжению питания усилителя и ленты 3 6 Подключите провода от выхода источника питания к входу питания усилителя Убедитесь что соблюдена полярность и провода нигде не замыкаются Проверьте подключение остального оборудования системы
