СЕРИЯ BOXER 30-60 кВА ОПИСАНИЕ СИСТЕМЫ

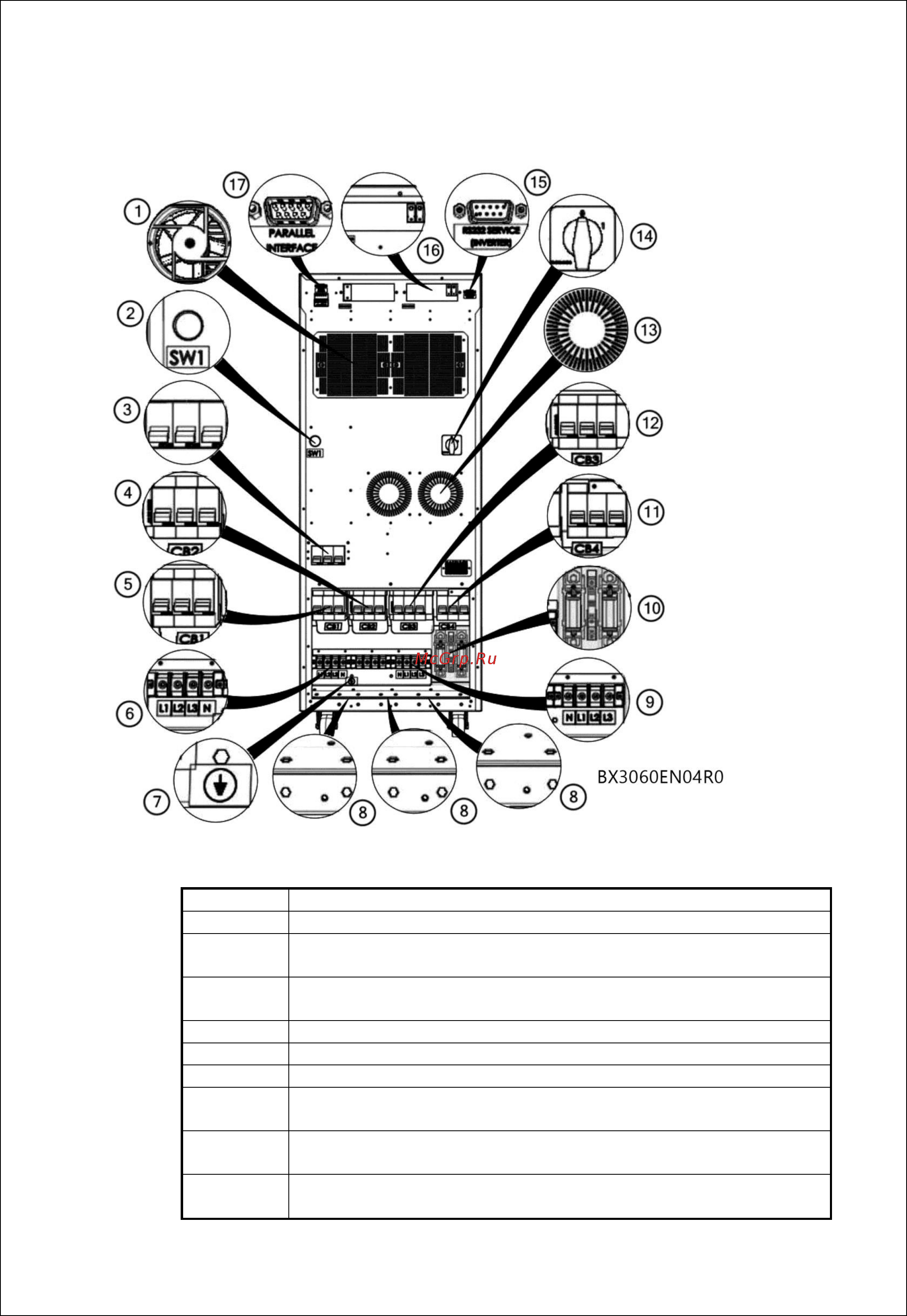

Вид сзади
1
Вентиляционная решетка вентиляторов охлаждения
2
Кнопка предзаряда шины постоянного тока SW1
3
Опциональный автоматический выключатель
отдельного байпасного входа СВ5
4
Автоматический выключатель механического байпаса
СВ2
5
Входной автоматический выключатель СВ1
6
Клеммы подключения к сети
7
Клеммы заземления
8
Хомуты крепления входного, выходного кабелей и
кабеля АКБ
9
Клеммы подключения выходного кабеля
нагрузки
10
Быстродействующие предохранители аккумуляторов и
соединительные клеммы подключения АКБ
6
