При установке насоса в скважину, его двигатель всегда должен распола-

гаться выше скважинного фильтра. Это требование связано с необходимо-

стью создания охлаждающего потока воды вдоль двигателя насоса.

Если диаметр скважины (колодца) значительно больше диаметра насоса,

или если насос установлен в большой емкости или в открытом водоеме, не-

обходимо установить дополнительный внешний охлаждающий кожух вокруг

насоса (рис. 3). Эта мера необходима для создания протока жидкости вдоль

двигателя насоса для его эффективного охлаждения. Диаметр охлаждающе-

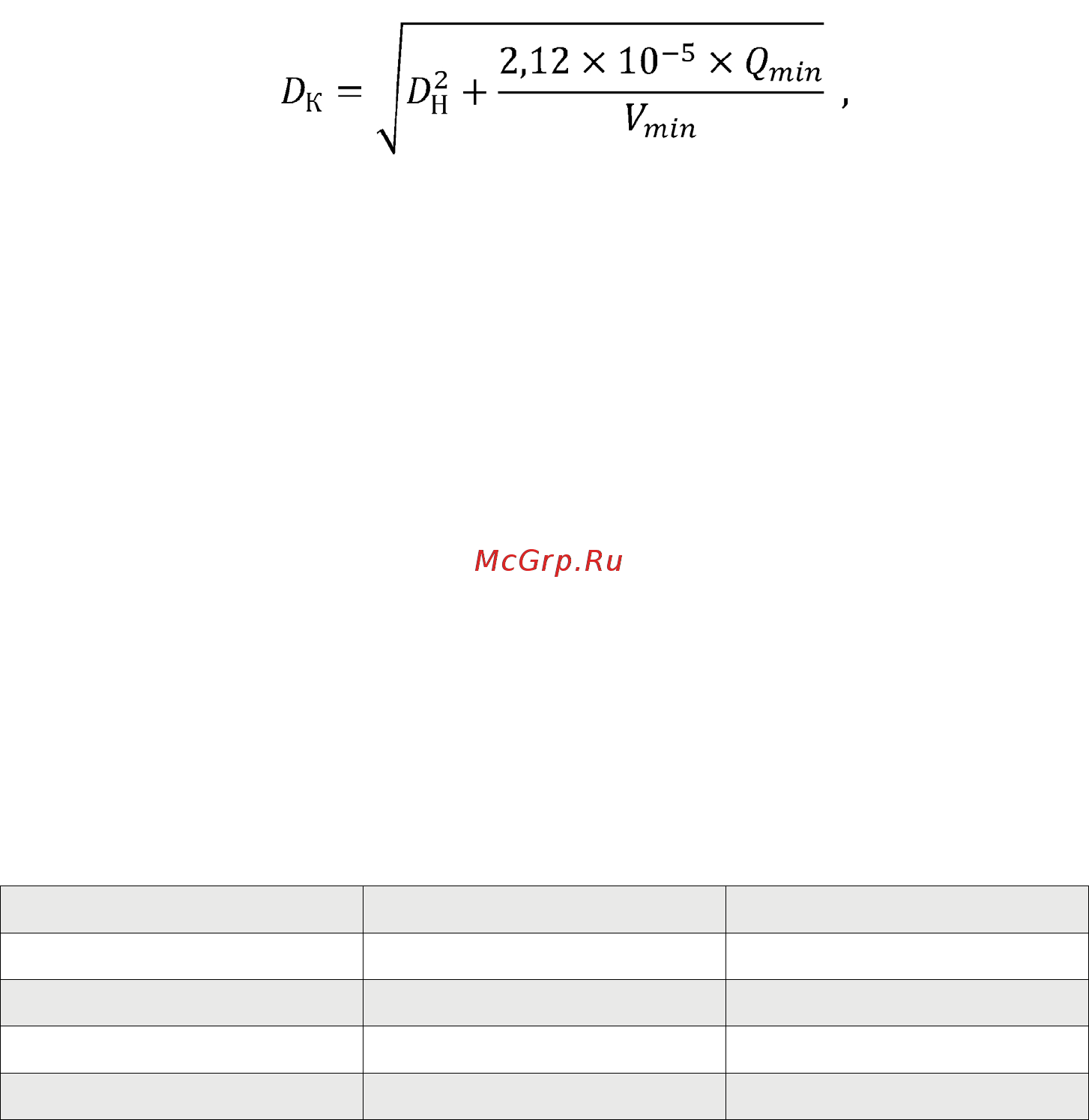

го кожуха рассчитывается по формуле:

где D

– диаметр охлаждающего кожуха в метрах;

– диаметр насоса в метрах;

min

– минимальный расход воды в системе водоснабжения в л/мин;

min

– минимально необходимая скорость протекания жидкости вдоль дви-

гателя насоса в м/с.

Для насосов серии 4SQ значение V

min

должно быть не менее 0,08 м/с.

4.2. Электрические соединения.

Электромонтаж оборудования должен осуществляться квалифицирован-

ным электриком в соответствии с местными нормами и правилами. Насос

должен подключаться к сети электропитания 230 В и 50 Гц переменного

тока.

Насос должен быть заземлен надлежащим образом, даже при использо-

вании неметаллических подающих трубопроводов. Заземление насоса про-

изводится посредством заземляющего контакта, расположенного в вилке на-

соса. Для этого розетка, к которой подключается насос, тоже должна иметь

заземляющий контакт, подключенный к контуру заземления.

Насос укомплектован кабелем со встроенным конденсаторным блоком.

Таблица 4. Параметры электрического кабеля.

Если требуется нарастить кабель, очень важно выбрать правильное се-

чение жилы добавляемого кабеля, чтобы падение напряжения (ΔU) по его

длине не превышало 4% от номинального. Расчет длины и сечения кабеля

должен производиться только квалифицированным специалистом.

Модель насоса Длина кабеля Параметры кабеля

4SQ 1,5/35 30 м 3 х 0,6 мм²

4SQ 1,5/50 50 м 3 х 1,25 мм²

4SQ 1,5/60 60 м 3 х 1,5 мм²

4SQ 1,5/80 80 м 3 х 2,0 мм²
