РА1.004.011МП
14
ООО «ПАРМА»
сигнал от GPS/GLONASS и подключить ее к соответствующим входам счетчика 1133А и регист-
ратора.
4.6.7.4 Проверка параметров в функции УВИ заключается в сравнении параметров между
сигналами измеренными регистратором и счетчиком 1133А.
4.6.7.5 Установить на ПК программы UVItest и ПО PSCSV™.
4.6.7.6 Запустить ПО PSCSV™ и установить физическое соединение со счетчиком 1133A
по коммутационному порту Ethernet ТСР, после установки соединения зарегистрироваться (ука-
зать пароль и логин), для доступа к настройкам и получению информации в ПО PSCSV™.
4.6.7.7 В ПО PSCSV
ТМ
выберите меню Connection > Configure> Communication Ports
> С37.118 PMU1, (рисунок 2а)) установить для счетчика 1133А:
− Input (вход)–для передачи параметров по протоколу С37.118 PMU-1 –все On;
− Window Length (длину окна измерений) – 16;
− Estimated Rate, Hz (скорость оценивания) - число выборки сигналов в с – 25 Гц;
− Nominal Freg (номинальная частота) – 50 Гц
4.6.7.8 Задать параметры конфигурации порта Ethernet, рисунок 2б). Из ниспадающего
списка для PMU-1 С37.118 выбрать протокол ТСР и записать номер ТСР порта (4716, рисунок
2б)) определенный ПО PSCSV
ТМ
, (номер ТСР порта необходим для связи со счетчиком 1133
А в программе UVITest) и нажать кнопку ОК для записи параметров в память счетчика
1133А.

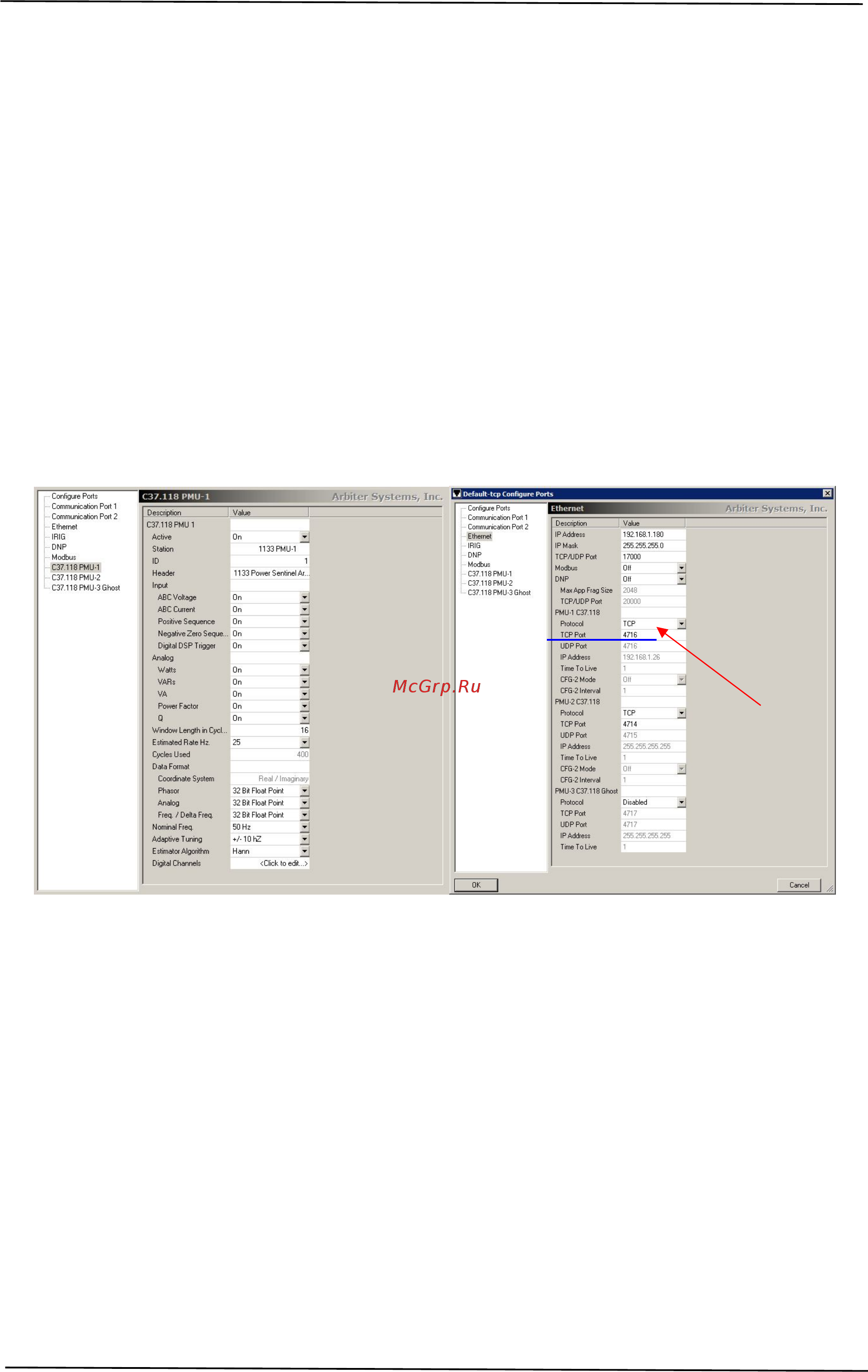

а) б)
Рисунок 4
4.6.7.9 В ПО PSCSV
ТМ
выберите меню Connection > Configure> Configure Measure-
ment parameters в открывшемся окне DSP mode выбрать из предложенных программой па-
раметров те, которые относятся к текущим параметрам подключения и измерения, в том
числе напряжение, ток и номинальную частоту 50 Гц. После настройки нажать кнопку Apply
(применить), чтобы установить новые значения и кнопку ОК, чтобы записать новые значения в
счетчик и закрыть диалоговое окно.
4.6.7.10 В ini.файле для регистратора прописать секцию модуля WAMS
; Секция модуля WMAM.
; Этот модуль способен принимать данные с платы POV с частотой 50 или 60 Гц
; Передавать эти данные по сети по запросам клиентов или записывать на диск.
; В секции WAMS общие параметры для действующие для всех PMU. Далее могут ид-
ти
; секции [PMU1], [PMU2]..., - задают параметры для каждого конкретного PMU
[WAMS]
; максимальное количество клиентов подключившихся к серверу
